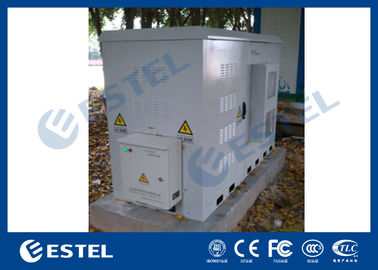

Armário exterior da estação base do revestimento exterior anticorrosivo do pó com condicionador de ar

Detalhes rápidos:

Termos do pagamento & do transporte:

1. Especificações

(1) parâmetros técnicos

Os acessórios alistam

2. Descrição

O armário integrado exterior das telecomunicações DDTE029 inclui dois armários, que funciona junto. Os dois armários incluem totalmente três compartimentos. Os três compartimentos podem ser compartimento da bateria, compartimento do equipamento, compartimento da distribuição de cabo ou compartimento do MDF. A estrutura pode ser feito-à-medida. As opções refrigerando incluem o condicionador de ar, o permutador de calor e os fãs. É usada principalmente na estação base de comunicação sem fio, tal como o sistema 4G, a comunicação/estação o serviço, de interruptor integrados rede do acesso/transmissão, comunicação da emergência/transmissão, etc.

O armário, feito do aço galvanizado, é dividido no compartimento do equipamento, compartimento da bateria, compartimento da distribuição de cabo. O compartimento do equipamento é separado do compartimento da bateria para a isolação térmica do espaço do equipamento. O compartimento da bateria é usado instalando baterias. O corpo do armário tem a espuma da isolação térmica, que pode manter a temperatura dentro do armário. O armário igualmente tem telhados que é prova do sol e prova da água. Há ventilations para liberar o gás prejudicial gerado pelas baterias.

A porta de armário usa a estrutura encaixada. O ângulo da abertura da porta é maior do que 110° e o dispositivo do limite da porta podem limitar o ângulo de abertura. O fechamento é fechamento de ponto três theftproof. Há o sensor do alarme do estar aberto, que funciona junto com a unidade de monitoração do ambiente.

2,1 entrada do cabo

O cabo de alimentação e outros cabos externos todos usam o método prendendo inferior.

2,2 aterrando a proteção

• O armário inclui aterrar a barra de cobre com revestimento anticorrosivo. Há bastante parafusos para prender terminais da conexão.
• A peça de metal do armário deve ser interconectada e conectado com aterrar a barra. A resistência da conexão entre todos os dois pontos é mais baixa do que 0.1Ω.
• O enterramento protetor de outros equipamentos dentro do armário deve ser conectado à barra aterrando.

2,3 projeto da prova do roubo

2.3.1 projeto da prova do roubo da fechadura da porta

• A resistência de dano do fechamento da prova do roubo cumpre “a exigência da classe B do fechamento contra-roubo mecânico” de GA/T 73-1994, apoiando o cadeado.

• Fechamento de ponto três

2,4 conexão e asseguração

• Use a conexão rosqueada anti-fraca como a conexão da estrutura e do portador. O parafuso de âncora para o mergulho quente de fixação do uso do armário galvanizou os parafusos.
• As dobradiças de porta usam o modo interno da dobradiça.

2,5 tratamento do aparência e o de superfície

O revestimento da superfície do armário é revestimento especial exterior do pó, com cor cinzenta branca (PANTONE 428C). O revestimento cumpre com a exigência de GB/T 3181-2008.

2,6 a instalação dos componentes

2.6.1 a lâmpada do diodo emissor de luz, o sensor do fumo e o sensor da porta são instalados na parte superior do armário. 2.6.2 a unidade de monitoração do ambiente é instalada em 19" cremalheira.

2.6.3 o sensor da água é instalado na parte inferior do armário.

2.6.4 o sensor da temperatura e da umidade é instalado no lado dentro do armário.

2.6.5 o condicionador de ar é instalado na porta do armário.

3. Características

• O armário é dustproof, o sunproof e o impermeável, que é usado no ambiente exterior. O nível da proteção é IP55.
• Refrigerar: fãs e permutador de calor (a outra opção: condicionador de ar).
• a lâmpada de -48V é instalada dentro do armário.
• O armário é instalado com unidade de monitoração do ambiente, alarme de porta, sensor da temperatura e da umidade, sensor do fumo, sensor etc. da água, que pode trabalhar junto para monitorar o ambiente interno do armário.
• A disposição do armário é razoável, que facilitará o acesso de cabo, fixando e aterrando. Há uns furos da entrada individualmente para o cabo distribuidor de corrente, o cabo de sinal e o cabo ótico.
• Todos os cabos usados no armário são feitos da chama - materiais retardadores.
• O tamanho de armário pode ser feito-à-medida.
• Acessórios opcionais: unidade de monitoração do ambiente, sensores, sistema de energia, unidade de monitoração do poder, PDU. etc.

4. Especs. técnicas

(1) condições aplicáveis do ambiente:

Temperatura do ambiente: -40°C ~ + 60°C

Umidade do ambiente (RH): ≤95% (+ em 40°C)

Pressão de ar: 70kPa ~ 106kPa

(2) material: o mergulho quente galvanizou de aço

(3) tratamento de superfície: desengraxando, derusting, fosfatar inoxidável (ou galvanizar), pó revestido.

rolamento da carga do armário (de 4): ≥600kg

proteção do ingresso (de 5): IP55

(6) retardance de chama: cumpra com GB5169.7 o teste A

resistência de isolação (de 7): a resistência de isolação entre aterrar dispositivos e partes do corpo do armário não é mais baixa do que 2X104M/500V (C.C.).

(8) suporte a tensão: suportam tensão entre aterrando dispositivo e armário partes do corpo é não baixo do que 3000V) (da C.C./1min.

(9) força mecânica: cada superfície pode carregar pressure>980N ereto; depois que a porta está aberta, sua extremidade exterior pode carregar a pressão ereta >200N.

5. Embalagem e envio

Nosso agente de entrega

Os bens podem ser enviados pelo mar, pelo ar, pelo correio, por via terrestre, pelo trem, etc.

Além do seguinte agente de entrega, nós podemos igualmente procurar o agente de entrega com o melhor preço na porcelana se você nos precisa de fazer para você.
