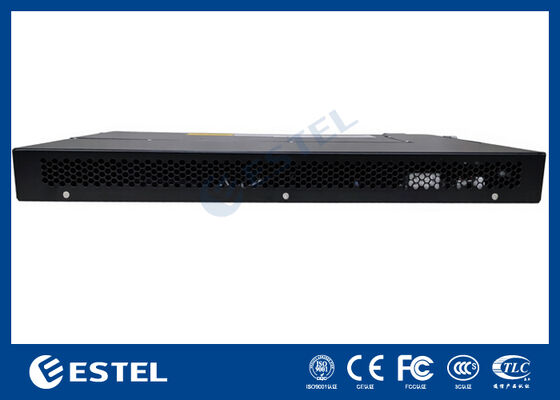

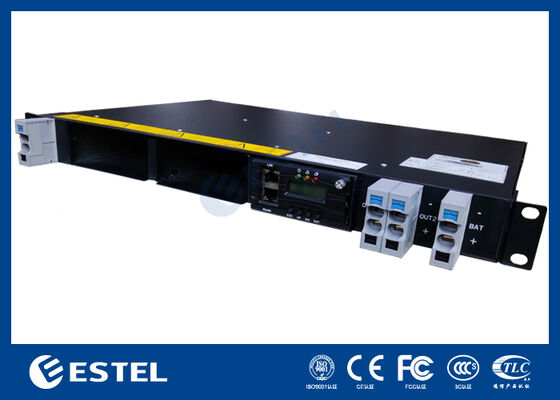

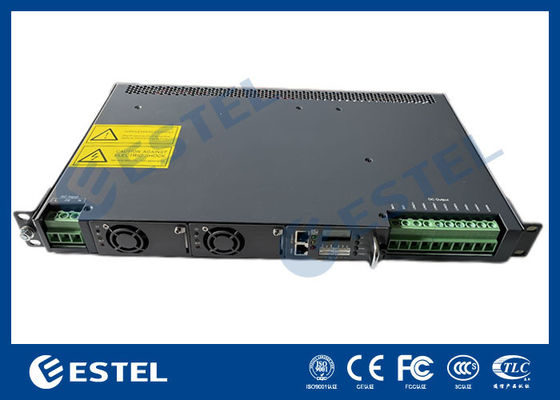

Sistema de energia DC de telecomunicações para montagem em rack 1U com distribuição integrada e controlador inteligente
Visão geral do produto do sistema de energia CC de telecomunicações para montagem em rack 1U
O sistema de energia CC para telecomunicações de montagem em rack 1U foi projetado para locais de telecomunicações, salas de rede, instalações de borda e instalações de gabinete compacto onde são necessárias eficiência de espaço, saída CC confiável e distribuição de energia integrada. Ao contrário de uma fonte de alimentação retificadora padrão, este sistema combina entrada CA, distribuição CC, módulos retificadores, disjuntor de bateria, disjuntores de carga, proteção contra surtos e monitoramento inteligente em uma estrutura compacta de montagem em rack.
O sistema é adequado para instalação em rack padrão de 19 polegadas ou integração em gabinete. Com um design fino de 1U, cabeamento de entrada e saída superior e manutenção com acesso frontal, é especialmente adequado para gabinetes de telecomunicações, abrigos de comunicação remota, pequenas estações base e salas de equipamentos com espaço de instalação limitado.
O sistema suporta configuração de retificador modular e pode ser expandido de acordo com os requisitos de carga do projeto. Ele fornece saída CC estável para equipamentos de telecomunicações, dispositivos de transmissão, roteadores, switches, hubs de rede, sistemas de backup de bateria e outras cargas de comunicação. Seu controlador suporta display LCD local, saída de alarme, sinais de contato seco e múltiplas portas de comunicação, ajudando os usuários a monitorar a operação do sistema e responder rapidamente a falhas.
Principais recursos do sistema de energia CC de telecomunicações para montagem em rack 1U
-
Estrutura compacta de montagem em rack 1U para instalação de gabinete de telecomunicações com economia de espaço
-

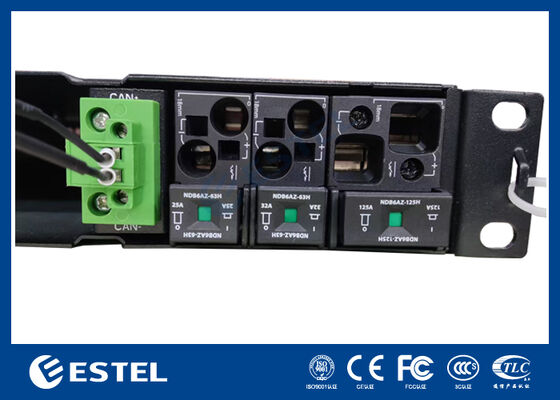

Entrada CA integrada, distribuição CC, disjuntor de bateria, disjuntores de carga e proteção contra surtos
-
Design de retificador modular com capacidade de sistema escalável
-
Manutenção com acesso frontal para inspeção conveniente e substituição de módulos
-
Cabeamento de entrada superior e saída superior para fiação de gabinete mais limpa
-
Função integrada de desconexão de carga BLVD para proteção da bateria
-
Proteção DC SPD para distúrbios elétricos relacionados a surtos e raios
-

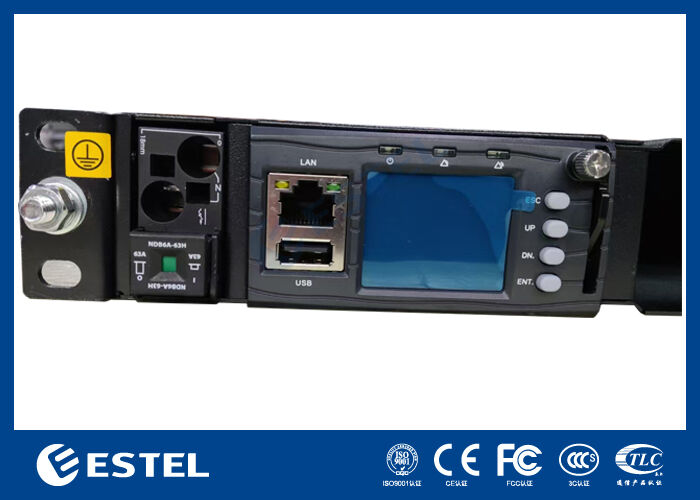

Controlador inteligente com display LCD e monitoramento do sistema em tempo real
-
Múltiplas opções de comunicação, incluindo LAN, USB, RS485 e SNMP
-
Saída de alarme de contato seco para integração de alarme local
-
Ampla faixa de temperatura operacional para ambientes severos de telecomunicações
-
Adequado para gabinetes de telecomunicações, salas de rede, locais remotos e infraestrutura de borda
Especificações técnicas do sistema de energia DC de telecomunicações para montagem em rack 1U
|
Item
|
Descrição
|
|
Tipo de produto
|
Sistema de energia CC de telecomunicações para montagem em rack 1U
|
|
Estrutura do Sistema
|
Retificador integrado, distribuição CA, distribuição CC, controlador, proteção de bateria e carga
|
|
Método de instalação
|
Instalação em rack de 19 polegadas ou instalação em gabinete
|
|
Dimensão do Sistema
|
482,6 mm L × 350 mm P × 44 mm A
|
|
Peso do sistema
|
≤7kg sem módulos retificadores
|
|
Método de cabeamento
|
Entrada superior e saída superior
|
|
Método de manutenção
|
Manutenção frontal com suporte de substituição em nível de módulo
|
|
Nível de proteção
|
IP20
|
|
Modo de entrada
|
Entrada CA monofásica
|
|
Frequência de entrada
|
45–66 Hz, classificação 50 Hz/60 Hz
|
|
Capacidade de entrada CA
|
1×63A/1P
|
|
Faixa de tensão de entrada
|
85 VCA–300 VCA, classificação 220 VCA
|
|
Faixa de saída CC
|
-43VCC a -58VCC, classificação -53,5VCC
|
|
Capacidade máxima do sistema
|
8kW, com base na configuração 4kW × 2
|
|
Potência do Módulo Retificador
|
Módulo retificador de 3kW
|
|
Eficiência do retificador
|
>96%
|
|
Fator de potência
|
≥0,99 a 220 VCA, 20%–100% de carga
|
|
Disjuntor de bateria
|
1×125A
|
|
Disjuntores de carga
|
BLVD: 1 × 25A + 1 × 32A
|
|
Proteção contra surtos CC
|
10kA / 20kA, 8/20μs
|
|
Resfriamento do sistema
|
Resfriamento natural para estrutura do sistema
|
|
Resfriamento do retificador
|
Resfriamento forçado para módulo retificador
|
|
Entrada de sinal do controlador
|
3 AI, 8 DI, 2 RS485
|
|
Saída de alarme
|
8 contatos secos
|
|
Portas de comunicação
|
LAN, USB, RS485, SNMP
|
|
Modo de exibição
|
Visor LCD
|
|
Temperatura operacional
|
-40°C a +70°C
|
|
Temperatura de armazenamento
|
-40°C a +70°C
|
|
Umidade operacional
|
5%–95%, sem condensação
|
|
Altitude
|
0–3.000m, redução necessária de 2.000m a 3.000m
|
Aplicações do sistema de energia DC de telecomunicações para montagem em rack 1U
Este sistema de energia CC de telecomunicações montado em rack 1U é adequado para estações base de telecomunicações, gabinetes de comunicação compactos, locais de rede de acesso, salas de equipamentos de transmissão, nós de rede de borda e abrigos de comunicação remota. Sua estrutura estreita o torna útil para projetos onde o espaço do gabinete é limitado, mas ainda são necessárias funções confiáveis de energia CC e distribuição.
Ele também pode ser usado para equipamentos de rede, como roteadores, switches, hubs de comunicação, dispositivos de transmissão de fibra óptica, equipamentos de comunicação por microondas e sistemas de energia de backup com bateria. Para locais remotos ou pequenas instalações de telecomunicações, o disjuntor de bateria integrado, os disjuntores de carga, a proteção contra surtos e o controlador de monitoramento ajudam a simplificar o projeto do sistema e a reduzir a necessidade de componentes externos separados.
