Armário de bateria exterior 40U IP55 personalizado Armário de montagem fácil com resfriamento
Detalhes do produto
Gabinete de bateria externo 40U IP55
,Resfriamento de gabinete de bateria externo personalizado
,Gabinete de bateria 40U facilmente montado

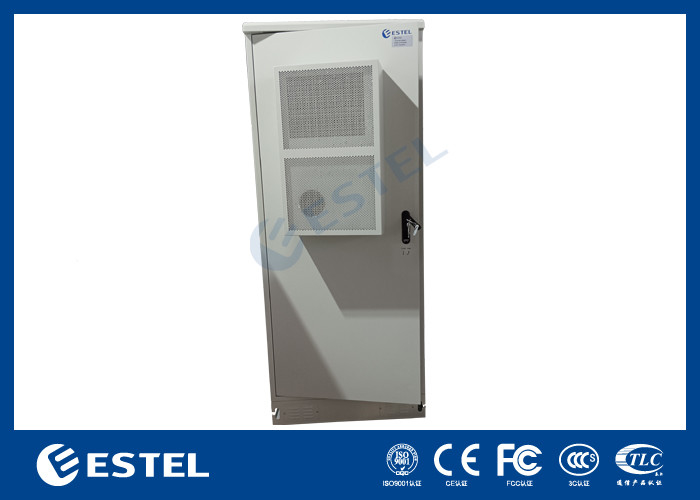

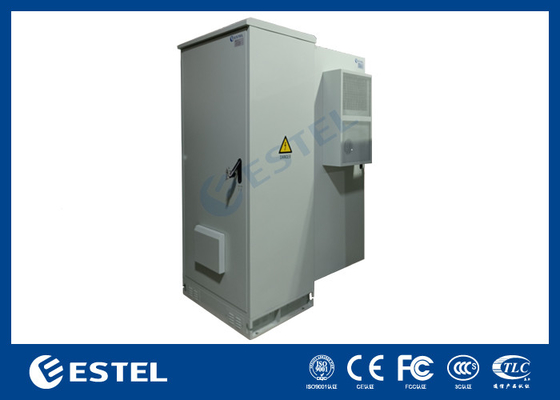

Armário de bateria exterior 40U IP55 personalizado Armário de montagem fácil com resfriamento
1Armário de bateria exterior de 40 U IP55 personalizado Armário de montagem fácil com recurso de resfriamento
-
O armário é à prova de poeira, à prova de sol e à prova de chuva, que é usado em ambientes externos.
-
Refrigeração do gabinete: ventiladores e ar condicionado (outra opção de refrigeração: trocador de calor). MTBF≥50000h
-
A disposição do gabinete é razoável, o que facilitará o acesso ao cabo, fixação e aterragem.
-
Todos os cabos utilizados no armário são feitos de materiais retardadores de chama.
2Armário de bateria exterior de 40 U IP55 personalizado Armário de montagem fácil com detalhes de refrigeração:
-
Material do gabinete: O gabinete é feito de aço galvanizado, com paredes duplas, espessura da placa externa: 1,5 mm, espessura da placa interna: 0,8 mm.Há isolamento térmico entre parede interna e parede externaO material de isolamento é 20 mm PEF, coeficiente de isolamento térmico: 0,035 W/m·K. O gabinete é de tipo montado.
-

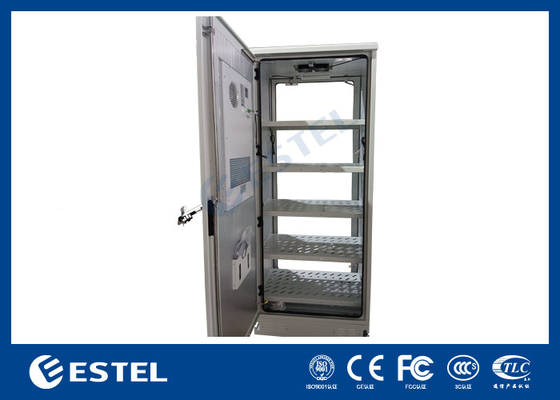

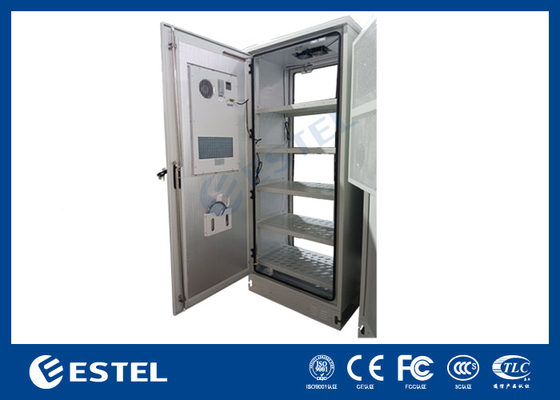

Estrutura do gabinete: O gabinete inclui uma prateleira de bateria para colocar as baterias.
-
Porta e fechadura do armário: O armário inclui uma porta da frente. A porta do armário usa uma estrutura incorporada. O ângulo de abertura da porta é maior que 110 ° e o dispositivo de limite da porta pode limitar o ângulo de abertura.A fechadura é à prova de roubo., de apoio de cadeado.
3. Armário de bateria exterior 40U personalizado IP55 Armário de montagem fácil Detalhes rápidos:
|
Local de origem: Shenzhen, China (continente) |
Dimensões externas: H × W × D 2100 × 900 × 700 mm |
|
Marca: ESTEL |
Estrutura: parede única, com isolamento |
|
Número do modelo:ET9070210-40U |
Disposição do gabinete: um compartimento, para instalação de baterias |
|
Nome do produto: Armário de baterias ao ar livre |
Bloqueio do armário: bloqueio anti-roubo de três pontos |
|
Certificação: ISO9001, IP55 |
Nível de protecção: IP55 |
|
Aplicação: estação de base de telecomunicações ao ar livre |
Entrada de cabo: no fundo do gabinete |
|
Material: aço galvanizado |
Iluminação: lâmpada LED DC48V |
|
Isolamento térmico: PEF |
Proteção contra aterragem: barra de cobre |
|
Cor: cinza (suporte sob medida) |
Refrigerador: 220VAC, ar condicionado de 50/60 Hz |
|
Revestimento: revestimento em pó exterior anticorrosivo |
Outras opções de arrefecimento: trocador de calor |
4. Armário de bateria exterior de 40U IP55 personalizado Especificações do armário de montagem fácil:
|
Configuração |
Ponto |
Parâmetro técnico |
||
|
Armário |
Modelo |
ET9070210-40U |
||
|
Nível de protecção |
IP55 |
|||
|
Dimensão externa |
H2100mm × W900mm × D700mm (pode ser personalizado) |
|||
|
Dimensão interna |
19 polegadas de trilho, 40U |
|||
|
Materiais |
Aço galvanizado, espessura de 1,2 mm, parede única. Espessura das peças de rolamento: 2,0 mm |
|||
|
Isolamento |
20 mm PEF |
|||
|
Revestimento |
Revestimento em pó de poliéster |
|||
|
Cores |
RAL7035 |
|||
|
Bloqueio |
Sistema de bloqueio de três pontos anti-roubo |
|||
|
Esferas |
Chaves internas |
|||
|
Opções de instalação |
Montados no chão |
|||
|
Roteamento por cabo |
Cabo para dentro e para fora da parte inferior do gabinete |
|||
|
Manutenção |
Uma porta da frente, manutenção da frente. |
|||
|
Refrigeração |
Opções |
Ar condicionado |
Ar condicionado de CC |
Ventilador |
|
Capacidade de arrefecimento |
1500 W |
/ |
|
|
|
Voltagem de entrada |
220VAC 60HZ |
/ |
|
|
|
Comunicação |
RS485 |
/ |
|
|
|
Sensores |
Sensor de porta |
|||
|
Outros |
Lâmpada LED para iluminação |
|||
|
Meio Ambiente |
Temperatura de funcionamento |
-40°C ~ +55°C (+Radição solar) |
||
|
Temperatura de armazenamento |
-40°C~+70°C |
|||
|
Umidade de trabalho |
5% ~ 95% ((Sem condensação) |
|||
|
Altitude de trabalho |
0~4000 metros |
|||
5Diagrama de dimensões
6- Projeto à prova de roubo da fechadura da porta.
-
A resistência aos danos da fechadura à prova de roubo cumpre o requisito GA/T 73-1994 de fechadura anti-roubo mecânica de classe B, suportando cadeado.
-
Bloqueio de três pontos.
7Entrada de cabo
O cabo de alimentação e outros cabos externos usam todos o método de fiação inferior.
8Proteção contra aterragem
-
O gabinete inclui uma barra de cobre de aterramento com revestimento anticorrosivo.
-
A parte metálica do gabinete deve ser interconectada e ser ligada com uma barra de aterramento.
-
A fixação à terra de protecção de outros equipamentos no interior do armário deve estar ligada à barra de fixação à terra.
9Conexão e fixação
-
Usar ligação roscada anti-solta como estrutura e ligação de suporte.
-
As dobradiças das portas usam o modo de dobradiça interna.
10Aparência e tratamento da superfície
O revestimento da superfície do armário é revestimento especial em pó para o exterior, com cor cinza branca (PANTONE 428C).
11. sensor de porta, sensor de fumaça e lâmpada LED instalar no topo.
12Embalagem e transporte
-
