Dispositivo de protecção contra sobretensões (SPD) para distribuição de energia 40kA Portão de alarme remoto de sobretensão

Dispositivo de proteção contra surtos (SPD) para distribuição de energia Porta de alarme remoto de corrente de surto de 40kA

Descrição do produto

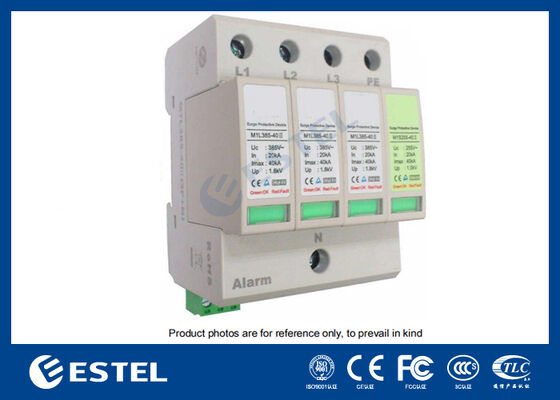

ODispositivo de proteção contra surtos M1L385-40 II (SPD)é um sistema de proteção elétrica altamente confiável projetado para proteger equipamentos contra condições de sobretensão e picos de energia em sistemas de distribuição de energia de baixa tensão. Este dispositivo foi projetado especificamente para aplicações onde a proteção contra sobrecorrente e superaquecimento é essencial, oferecendo proteção robusta para sistemas elétricos e dispositivos eletrônicos sensíveis.

O modelo M1L385-40 II está em conformidade comPadrões de proteção classe Ce é capaz de suportar correntes de surto de até40kA(teste 8/20μs), tornando-o adequado para uso em sistemas de distribuição de energia e equipamentos vulneráveis ​​a surtos transitórios. Está equipado com umporta de alarme remoto(sem contato ativo), fornecendo aos usuários recursos de monitoramento em tempo real e alertas para possíveis falhas ou falhas, garantindo assim a integridade contínua do sistema e reduzindo o tempo de inatividade.

O dispositivo é projetado com uma base integrada para fácil instalação e manutenção, normalmente montada em umTrilho DIN de 35mm, que é uma prática comum para quadros de equipamentos. Este método de instalação garante que o SPD possa ser fixado com segurança dentro do sistema sem comprometer a eficiência geral da configuração elétrica. O dispositivo também suportafiação flexíveltamanhos que vão desde1,5 mm² a 25 mm²para conexões flexíveis e até35mm²para conexões rígidas, acomodando diversos requisitos de instalação.

Especificações principais

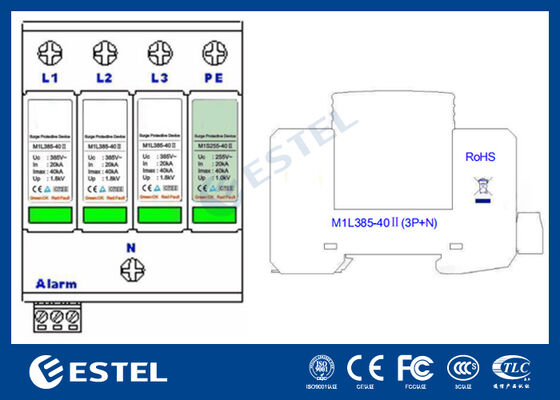

Modelo: M1L385-40II (3P+N)

Tensão nominal de trabalho:

230 V/400 VCA (LN/N-PE)

Frequência nominal: 48 Hz a 62 Hz

Tensão máxima de operação:

385 V (LN) / 255 V (N-PE)

Corrente de descarga nominal (In):

20kA (LN; N-PE)

Corrente Máxima de Descarga (Imax):

40kA (LN; N-PE)

Nível de proteção de tensão (acima):

1,8kV (LN) / 1,0kV (N-PE)

Características de sobretensão temporária (TOV):

5s a 385V (LN) / 400V por 5 segundos

1200V (L-PE)/200ms para características de falha

Corrente de curto-circuito:

25kArms

Tamanho para conexão terminal:

1,5mm² a 25mm² (flexível) / 35mm² (rígido)

Corrente Máxima para Porta de Alarme:

250 V / 0,5 A (CA) 0,1 A (CC); 125 V / 1 A (CA) 0,5 A (CC)

Classe Retardante de Fogo Shell:

UL94 V-0

Grau IP:

IP20

Sistema de monitoramento de alarme

OM1L385-40IIO SPD apresenta umporta de alarme remotoque fornece feedback em tempo real sobre o status operacional do dispositivo. O sistema de alarme é ativado atravéscontato não ativoe ajuda a manter a eficiência operacional, alertando os usuários quando é necessária manutenção ou substituição, garantindo que o tempo de inatividade do equipamento seja minimizado. A função de alarme remoto também facilita a integração em sistemas de monitoramento maiores, melhorando a supervisão de infraestruturas críticas.

Instruções de instalação

O dispositivo foi projetado para instalação porprofissionais autorizadosapenas. Geralmente é montado em umTrilho DIN de 35mmdentro de um quadro de comando do equipamento. O SPD deve ser conectado de acordo com as seguintes instruções:

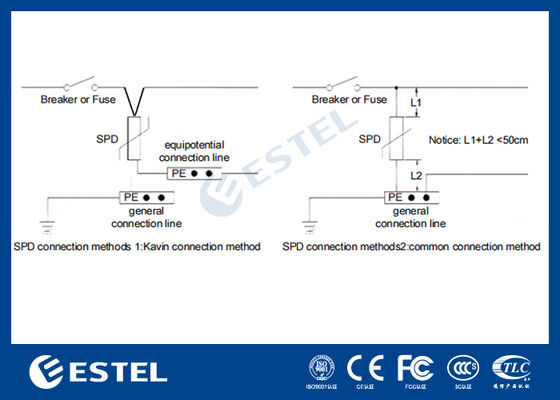

Método de conexão: Uma conexão paralela comum pode ser usada para fiação, com um máximo16mm²fio de cobre multifilar. O comprimento total do cabo de conexão não deve exceder0,5 metros.

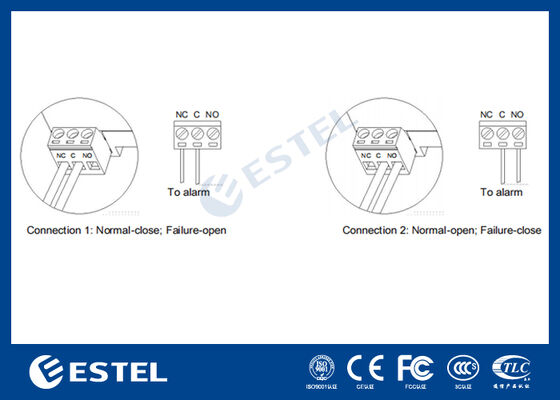

Oterminal de conexão de alarmeestá localizado na parte inferior do pára-raios. Para monitoramento remoto, os usuários devem retirar os plugues da fiação e inserir os cabos do alarme nos orifícios apropriados dos plugues da fiação e, em seguida, inserir os plugues em sua posição original e apertar os parafusos.

Seguindo as instruções fornecidas, o dispositivo pode ser integrado ao sistema elétrico, proporcionando proteção robusta contra picos de energia e garantindo uma operação contínua e confiável.

Benefícios do dispositivo de proteção contra surtos M1L385-40 II:

Alta capacidade de corrente de surto: Com uma corrente de descarga máxima de40kA, este SPD pode lidar com picos de energia significativos e tensões transitórias, proporcionando excelente proteção para equipamentos sensíveis.

Capacidade de monitoramento remoto: O integradoporta de alarme remotopermite fácil monitoramento e manutenção, garantindo que quaisquer problemas possam ser resolvidos rapidamente.

Instalação fácil de usar: OMontagem em trilho DINO sistema simplifica a instalação e facilita a integração na infraestrutura elétrica existente.

Ampla faixa de proteção de tensão: Capaz de suportar tensões de até385V(LN) e255 V(N-PE), tornando-o adequado para diversas aplicações em sistemas de distribuição de energia.

Durável e seguro: Oinvólucro retardador de fogo (UL94 V-0)eProteção IP20garantir que o dispositivo permaneça seguro e durável em vários ambientes operacionais.

Áreas de aplicação:

Sistemas de distribuição de energia: Protege os sistemas de energia contra condições de sobretensão transitória que podem danificar componentes sensíveis.

Equipamentos de Telecomunicações: Garante a segurança dos equipamentos de telecomunicações, evitando que surtos afetem o desempenho.

Sistemas Elétricos Industriais: Protege máquinas e equipamentos industriais contra falhas elétricas que podem causar paralisações ou danos.

Sistemas de Energia Renovável: Protege sistemas solares, eólicos e outros sistemas de energia renovável contra surtos elétricos causados ​​por fatores externos.

Resumo

ODispositivo de proteção contra surtos M1L385-40 IIoferece proteção altamente eficaz para sistemas elétricos e equipamentos sensíveis contra sobretensão, picos de energia e falhas elétricas. Com sua alta capacidade de corrente de surto, recursos de monitoramento remoto e fácil instalação viaMontagem em trilho DIN, é uma escolha confiável para aplicações industriais, de telecomunicações e de distribuição de energia.
