48VDC 325W/K Trocador de calor de gabinete com comunicação RS485 MODBUS RTU

Exaustor de Calor para Gabinete 48VDC 325W/K Comunicação RS485 Protocolo MODBUS RTU

Exaustor de Calor

O HCZA-325-000-250 exaustor de calor é uma solução de resfriamento passivo projetada para vários espaços fechados, garantindo a dissipação eficiente de calor para equipamentos eletrônicos.

Principais Características

• Design de Resfriamento Passivo: Utiliza um núcleo de trocador de calor de contrafluxo, onde o ar ambiente passa por um lado de uma placa de alumínio e o ar contaminado passa pelo outro lado. Este design permite a transferência de calor do ar contaminado para o ar ambiente, mantendo os fluxos de ar separados, garantindo que não haja contaminação cruzada.

• Alta Eficiência: O exaustor de calor é projetado para minimizar a queda de pressão do ar, permitindo um resfriamento mais eficiente com o mesmo tamanho de ventilador.

• Durabilidade: Construído com materiais e processos robustos, garantindo uma longa vida útil de até 10 anos.

• Economia de Energia: Consegue até 85% de economia de energia ao recuperar o calor residual e reduzir a necessidade de sistemas de resfriamento adicionais.

• Conformidade: Atende aos padrões internacionais, incluindo certificações RoHS, CE e ISO, garantindo segurança e responsabilidade ambiental.

Aplicações

O exaustor de calor HCZA-325-000-250 é ideal para diversas aplicações, incluindo:

• Abrigos de Telecomunicações: Ideal para resfriar gabinetes e abrigos de telecomunicações, especialmente em ambientes externos onde o ar condicionado tradicional pode não ser viável.

• Gabinetes Industriais: Adequado para diversas aplicações industriais que exigem dissipação eficiente de calor em espaços fechados.

• Sistemas de Armazenamento de Energia: Eficaz na manutenção de temperaturas ideais para baterias e outros componentes em soluções de armazenamento de energia.

• Data Centers: Ajuda no gerenciamento da dissipação de calor em data centers, contribuindo para a eficiência energética e a confiabilidade dos equipamentos.

Especificações

• Capacidade de Resfriamento: Varia de 35W/K a 90W/K, dependendo do modelo específico.

• Faixa de Temperatura de Operação: -40°C a +70°C, tornando-o adequado para uma ampla gama de condições ambientais.

• Fluxo de Ar: As taxas de fluxo de ar interno variam de 200 m³/h a 550 m³/h, dependendo do modelo.

• Fonte de Alimentação: Disponível nas versões DC (48V) e AC (220V-240V) para atender a diferentes requisitos de instalação.

• Nível de Ruído: Varia de 45 dB(A) a 54 dB(A) a 3 metros de distância, garantindo uma operação silenciosa.

• Classificação de Proteção: IP55, fornecendo proteção contra poeira e entrada de água.

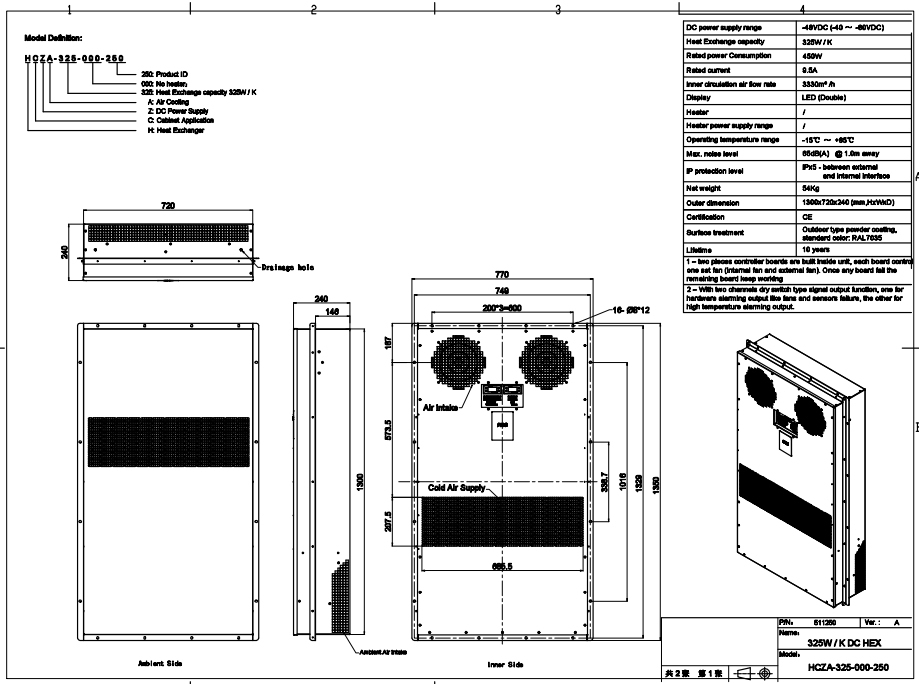

Detalhes da Interface de Montagem

• Definição do Modelo:
  HCZA-325-000-250

• Faixa de Alimentação DC:
  -49VDC (-40V a -60VDC)

• Capacidade de Troca de Calor:
  328W/K

• Consumo de Energia Nominal:
  450W

• Corrente Nominal:
  33A (Fluxo de Ar)

• Taxa de Fluxo de Ar de Circulação Interna:
  3330m³/h

• Display:
  LED (Duplo)

• Aquecedor:
  Fonte de Alimentação do Aquecedor: Aquecedor LED com condições operacionais especificadas.

• Faixa de Temperatura de Operação:
  -15°C a +65°C

• Nível de Ruído:
  ≤68dB(A) a 1m de distância

• Nível de Proteção IP:
  IP-5 (Entre a interface externa e interna)

• Peso Líquido:
  54kg

• Dimensão Externa:
  1300mm x 740mm x 240mm (AxLxP)

• Certificação:
  CE

• Vida Útil:
  10 anos

• Observações:
  Não é recomendado adicionar revestimento extra.

• Tipo de Instalação:
  Entrada de ar externa exigida pelo cliente.

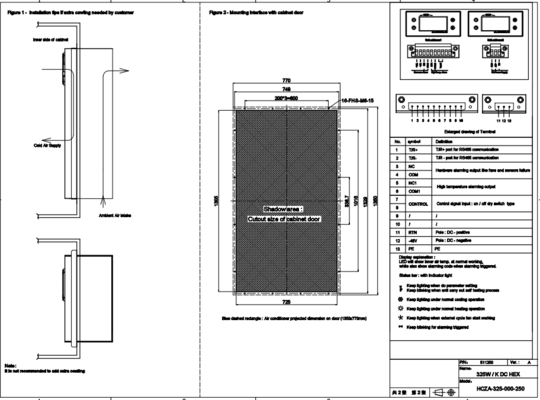

• Tamanho do Recorte da Porta do Gabinete:
  770mm x 2000mm.

• Interface de Montagem na Porta do Gabinete:
  Dimensões de instalação para recortes do lado da porta fornecidas. As dimensões garantem a circulação de ar adequada e o encaixe do sistema de resfriamento.

• Conexão do Terminal:

  • Porta T/R: Para comunicação RS485.

  • NC1: Sem conexão.

  • COM1: Porta de comunicação para conexão interna.

  • COM2: Porta de comunicação para gerenciamento de dados.

• Recursos de Controle da Unidade:
  Controle de interruptores liga/desliga para vários componentes internos, como ventiladores e aquecedores, para garantir uma operação eficiente.
