Sistema de alimentação de corrente contínua modular integrado com distribuição de corrente contínua ou de corrente contínua de saída de 48 V Design de camadas múltiplas para aplicações de telecomunicações e energia
Descrição do produto do sistema de alimentação em corrente contínua
O Sistema de Energia de CC Modular Integrado é uma solução de energia avançada concebida para satisfazer as demandas em evolução das redes de telecomunicações modernas e aplicações energéticas.Este sistema fornece entrada AC integrada, distribuição de corrente contínua, slots para retificadores e monitoramento inteligente num chassi compacto mas altamente funcional.
Características principais do sistema de energia em corrente contínua

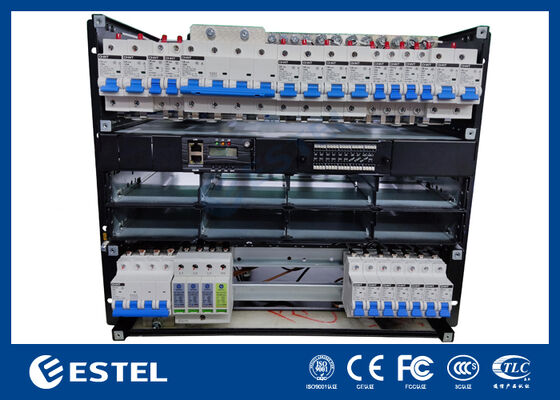

- Design de várias camadas: combina entrada AC, distribuição DC, slots de retificador e proteção da bateria em um único chassi.
- Entrada de CA com proteção contra sobretensões: SPD de CA incorporado (dispositivo de proteção contra sobretensões) para proteger o sistema contra sobretensões.
- Distribuição de corrente contínua: apresenta canais de interruptor F1 a F14, permitindo a distribuição de energia para vários dispositivos com sobrecarga e proteção contra curto-circuito.
- Proteção da bateria: Inclui módulos de proteção LLVD (Low Voltage Disconnect) e BLVD (Battery Load Voltage Disconnect) para evitar a sobre-descarga e prolongar a vida útil da bateria.
- Slots de retificador: Slots de retificador modulares para capacidade escalável, com uma saída típica de -48 V DC para aplicações de telecomunicações.
- Monitorização inteligente: comunicação RS485 integrada para monitorização e diagnóstico remoto em tempo real.
- Design de acesso frontal: instalação e manutenção fáceis, com cablagem clara e um layout de acesso frontal.
- Aplicação versátil: Adequado para estações base de telecomunicações, armários ao ar livre, sistemas de energia híbrida e muito mais.
Especificações técnicas do sistema de alimentação em corrente contínua
|
Ponto |
Especificações |
|
Tipo de produto |
Sistema de alimentação de corrente contínua modular integrado |
|
Entrada AC |
220-240 V AC, monofásico, com protecção contra sobretensões (SPD AC) |
|
Tensão de saída CC |
-48 V DC (norma de telecomunicações) |
|
Potência de saída nominal |
Até 12 kW, escalável com base na configuração do retificador |
|
Furtas de rectificador |
4 faixas para expansão do retificador modular |
|
Canais de saída do alimentador |
F1 a F14 para a distribuição de energia para vários dispositivos |
|
Módulos de protecção da bateria |
LLVD e BLVD para proteção contra a sobre-descarga da bateria |
|
Interface de comunicação |
RS485 para monitorização e diagnóstico remotos |
|
Temperatura de funcionamento |
-20°C a +50°C |
|
Temperatura de armazenamento |
-40°C a +70°C |
|
Humidade |
5% a 95% não condensante |
|
Peso |
7 kg |
|
Protecção contra sobretensões |
SPD AC incorporado para protecção contra sobretensões |
|
Monitorização |
Controlador inteligente integrado com ecrã LCD e comunicação RS485 |
Orientações de funcionamento do sistema de alimentação em corrente contínua
-
Instalação:
Instale o sistema de alimentação de corrente contínua modular integrada num rack de 19 polegadas utilizando os suportes de montagem laterais fornecidos.
-
Conexões por cabo:
Conectar a entrada AC (220 ∼ 240 V AC) ao sistema através do terminal de entrada.
-
Modulos de retificação:
O sistema suporta até 4 retificadores modulares. Instale e configure os retificadores com base nas suas necessidades de energia.com uma configuração típica que fornece até 12 kW.
-
Proteção e monitorização da bateria:
Conectar o sistema de reserva da bateria aos terminais LLVD e BLVD. Estes módulos evitam a descarga excessiva da bateria e garantem a longevidade do sistema energético,especialmente importante nas estações de base de telecomunicações remotas.
-
Monitorização e diagnóstico remotos:
Utilize a interface de comunicação RS485 para ligar o sistema a uma plataforma de monitorização centralizada.que permitam aos operadores monitorizar a tensão, corrente, potência e condições de alarme em tempo real.
-
