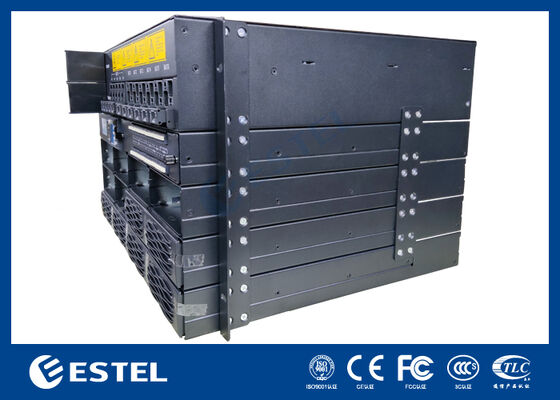

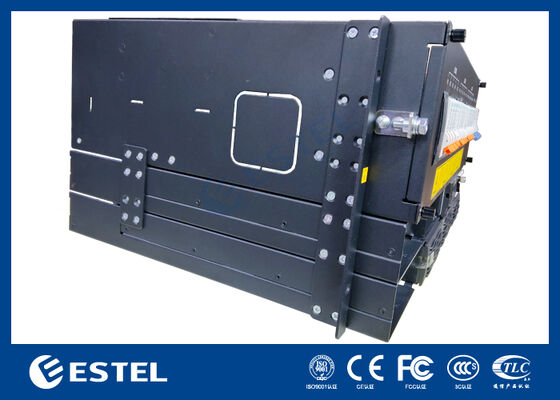

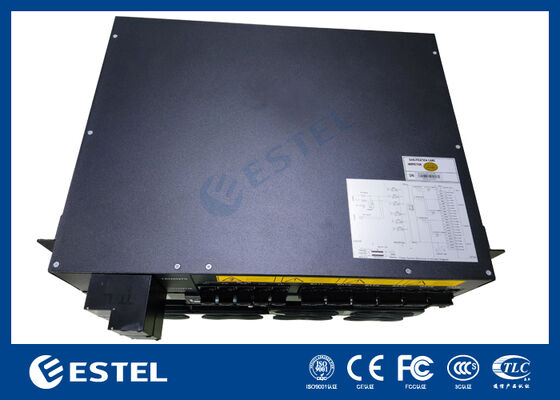

Sistema de distribuição de energia de CC modular de 19 polegadas para redes de telecomunicações com entradas de bateria e monitoramento integrado
Detalhes do produto
Sistema de alimentação de corrente contínua modular de 19 polegadas
,Distribuição de energia de telecomunicações com entrada de bateria
,Sistema integrado de controlo de energia de telecomunicações
Sistema de distribuição de energia de CC modular de 19 polegadas para redes de telecomunicações com entradas de bateria e monitoramento integrado
Descrição do produto do sistema de distribuição de energia CC
O sistema de distribuição de energia de corrente contínua modular de 19 polegadas é projetado para aplicações de telecomunicações onde a distribuição de energia de corrente contínua confiável e centralizada é essencial.Salas de comunicaçãoO sistema suporta a distribuição de energia para uma ampla gama de equipamentos de telecomunicações.e está equipado com um controlador para facilitar a monitorização e controlo.
Principais características do sistema de distribuição de energia em corrente contínua
-
Capacidade de potência elevada: concebido para lidar com aplicações de telecomunicações exigentes com distribuição de potência de alta eficiência.
-
Projeto modular: configurações flexíveis com múltiplas saídas do alimentador de corrente contínua e entradas da bateria para redundância.
-
Monitorização integrada: O controlador embutido fornece feedback em tempo real sobre o estado de energia, alarmes e estado do sistema.
-
Layout de acesso frontal: Simplifica a fiação, manutenção e manutenção contínua sem remover a unidade do rack.
-
Portas de comunicação: Inclui portas LAN e RS485 para monitorização remota e comunicação de dados.
Especificações técnicas do sistema de distribuição de energia de corrente contínua
|
Ponto |
Especificações |
|
Modelo |
Sistema de distribuição de energia de CC modular de 19 polegadas |
|
Tipo de produto |
Sistema de distribuição de energia em corrente contínua modular montado num rack |
|
Tipo de instalação |
Instalação de estantes ou armários de 19 polegadas |
|
Estrutura do chassi |
Chassi metálico de perfil baixo com design de acesso frontal |
|
Capacidade de potência nominal |
8 kW a 21 kW (dependendo da configuração) |
|
Voltagem de entrada (AC) |
176~300 V AC (entrada de gama larga para flexibilidade) |
|
Voltagem de saída (DC) |
-48 V DC (voltagem de telecomunicações padrão) |
|
Quantidade de saída do alimentador |
8 saídas do alimentador, rotuladas de F1 a F8 |
|
Quantidade de entrada da bateria |
2 entradas de baterias, rotuladas com as MTD1 e MTD2 |
|
Rótulo de desconexão de carga |
1 posição assinalada com BLVD |
|
Interface do controlador |
Display LCD integrado com LEDs de estado e teclas de comando |
|
Chaves do controlador |
4 teclas: ESC, UP, DN, ENT |
|
Portos de comunicação |
1 porta LAN, 1 porta RS485 para comunicação remota |
|
Terminais de entrada digital |
7 terminais DI, rotulados como DI 1?? 7 |
|
Terminais de saída digitais |
6 terminais DO, rotulados como DO 1?? 6 |
|
Marcação de sinal auxiliar |
Marcações para 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
Bloco terminal de sinal |
Inclui o bloco terminal RS485+ / RS485 |
|
Refrigeração |
Sistema de arrefecimento de ar eficiente para ambientes de alta temperatura |
|
Layout da distribuição frontal |
Secções para alimentador, bateria, controlador e terminal integradas num único painel frontal |
|
Equipamento de montagem |
Incluem-se ouvidos para instalação segura em armários de telecomunicações |
|
Acesso mecânico |
Função frontal para facilitar a manutenção e a atualização |
Orientações de funcionamento do sistema de distribuição de energia em CC
-
Instalação: montar o sistema de distribuição de energia em corrente contínua num rack de 19 polegadas utilizando os suportes de montagem laterais fornecidos.
-
Conexões do alimentador: conecte as saídas do alimentador de CC ao equipamento através dos terminais F1 a F8 com base no seu projeto de instalação.
-
Integração da bateria: assegurar uma polaridade adequada ao ligar as entradas das MTD 1 e MTD 2 às cordas de bateria de reserva.
-
Monitorização remota: utilizar a interface LAN ou RS485 para ligar o sistema a uma plataforma de monitorização remota para alertas em tempo real e acompanhamento do desempenho.
-
Conexão do sinal: os sinais externos (por exemplo, DI, DO, TEMP, BAT, ENV) devem ser conectados através do bloco terminal de sinal dedicado para fins de monitorização.
-
