ET48100P5E22 Sistema de distribuição de energia CC montado em rack para redes de telecomunicações com 8 saídas de alimentação 2 entradas de bateria e monitoramento integrado
Detalhes do produto
sistema de energia de telecomunicações montado em rack
,distribuição de energia DC com monitoramento
,sistema de energia de telecomunicações com 8 saídas
ET48100P5E22 Sistema de distribuição de energia CC montado em rack para redes de telecomunicações com 8 saídas de alimentador, 2 entradas de bateria e monitoramento integrado
Descrição do produto do sistema de distribuição de energia DC

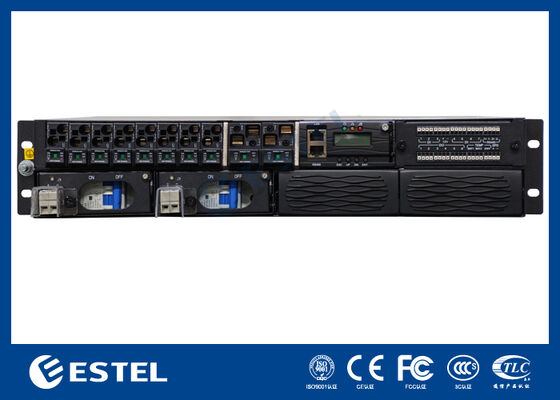

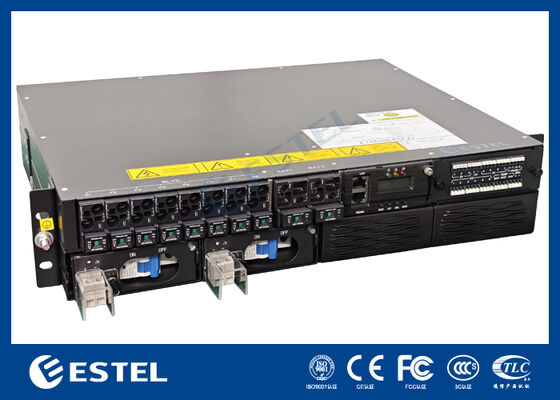

O ET48100-P5E22 é um sistema de distribuição de energia CC montado em rack projetado para gabinetes de telecomunicações, locais de comunicação e salas de equipamentos de rede que exigem distribuição CC centralizada, acesso à bateria e monitoramento remoto. Com base nas imagens do produto, o sistema apresenta um chassi horizontal compacto, layout de fiação de acesso frontal e controlador integrado, tornando-o adequado para instalação em gabinete onde a eficiência de espaço e a conveniência do serviço são importantes. O painel frontal é claramente dividido em área de saída do alimentador, área de entrada da bateria, área de controle e comunicação e área terminal de alarme/sinal, permitindo fácil instalação, identificação de circuito e manutenção.
Principais recursos do sistema de distribuição de energia DC
• Modelo identificado na etiqueta superior: ET48100-P5E22
• Chassi compacto montado em rack para integração de gabinete de telecomunicações
• 8 posições de alimentador DC marcadas de F1 a F8
• 2 portas de entrada de bateria marcadas como BAT1 e BAT2
• 1 posição BLVD marcada na área de distribuição frontal
• Controlador integrado com display LCD, LEDs de status e teclas de operação
• Portas de comunicação integradas, incluindo 1 porta LAN e 1 porta RS485
• Bloco terminal de sinal separado para conexões DI, DO, temperatura, bateria e ambiente
• Design de acesso frontal para fiação, inspeção e manutenção simplificadas
Especificações Técnicas do Sistema de Distribuição de Energia DC
|
Item |
Especificação |
|
Modelo |
ET48100-P5E22 |
|
Tipo de produto |
Sistema de distribuição de energia CC montado em rack |
|
Tipo de instalação |
Instalação horizontal em rack/gabinete |
|
Estrutura do Gabinete |
Chassi metálico de baixo perfil com layout de acesso frontal |
|
Quantidade de saída do alimentador |
8 vias de alimentação, identificadas como F1–F8 |
|
Quantidade de entrada da bateria |
2 entradas de bateria, identificadas como BAT1 e BAT2 |
|
Carregar etiqueta de desconexão |
1 posição marcada como BLVD |
|
Exibição do controlador |
Tela LCD integrada no painel frontal |
|
Chaves do controlador |
4 teclas: ESC, UP, DN, ENT |
|
LEDs de status do controlador |
4 indicadores frontais visíveis acima do display |
|
Porta de rede |
1 × porta LAN |
|
Porta de comunicação serial |
1 porta RS485 |
|
Terminal de entrada digital |
7 terminais DI, rotulados como DI 1–7 |
|
Terminal de saída digital |
6 terminais DO, rotulados como DO 1–6 |
|
Marcação de Sinal Auxiliar |
As marcações dos terminais incluem 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
Terminal de sinal RS485 adicional |
Marcado RS485+ / RS485- no bloco terminal de sinal |
|
Layout de distribuição frontal |
Alimentador, bateria, controlador e seções de terminais integrados em um painel frontal |
|
Acesso Mecânico |
Operação e manutenção frontal |
|
Suportes de montagem |
Orelhas de rack fornecidas em ambos os lados do chassi |
|
Aplicativo |
Gabinetes de telecomunicações, salas de comunicação, locais de transmissão, sistemas de backup e distribuição DC |
Diretrizes Operacionais do Sistema de Distribuição de Energia DC
-
Instale o ET48100-P5E22 em um rack ou gabinete padrão usando os suportes de montagem laterais.
-
Conecte os circuitos alimentadores através da seção de distribuição frontal rotulada de F1 a F8 de acordo com o desenho do projeto.
-
Conecte os conjuntos de baterias através das posições BAT1 e BAT2 e verifique a polaridade correta antes do comissionamento.
-
Use a interface LAN ou RS485 para conectar o sistema a uma plataforma de monitoramento para supervisão de status e relatórios de alarme.
-
Conecte os sinais externos através do bloco terminal de acordo com as marcações DI, DO, TEMP, BAT e ENV.
-
