Potência híbrida programável solar do retificador da categoria das telecomunicações ET48300 com AI DI DO
Detalhes do produto
Retificador híbrido solar para telecomunicações
,Sistema de energia programável para telecomunicações
,Fonte de alimentação com IA DI DO
ET48300 Unidade de distribuição de energia de rectificador híbrido solar de nível de telecomunicação com AI DI DO
Visão geral do produtode ET48300 Unidade de distribuição de energia do retificador híbrido

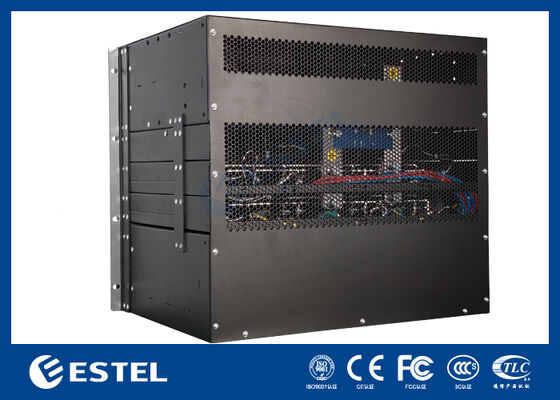

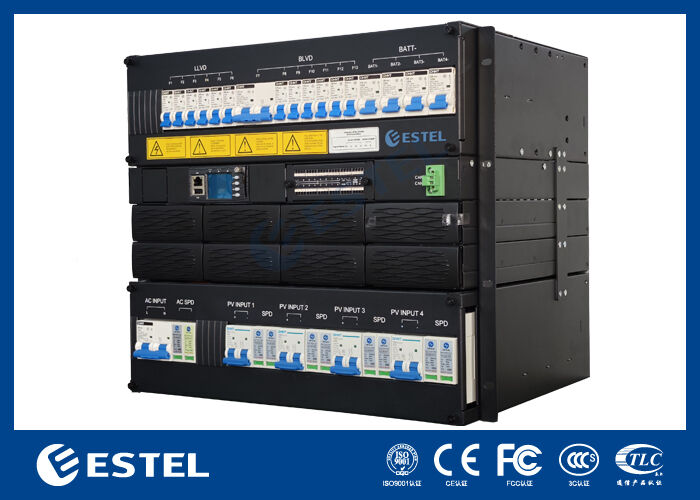

A unidade de distribuição de energia do retificador híbrido ET48300 é uma sub-estaca de 19 polegadas para sistema de energia híbrida produzida pela ESTEL,com um design compacto de altura de 9U para aplicações críticas de transmissão de fibras e microondas, dispositivos de acesso, interruptores, etc. A potência máxima do sistema é de 300A, com interruptores para entrada AC, entrada PV, baterias e cargas.Os cabos são de acesso da frente com disjuntores e terminais de conexão.
Principais especificações do Unidade de distribuição de energia do retificador híbrido
-
Tipo:Rectificador híbrido (entrada dupla AC + DC)
-
Entrada AC:220VAC monofásico
-
Entrada de corrente contínua:120VDC a 425VDC (amplo intervalo para integração solar fotovoltaica)
-
Capacidade de saída (máximo):12kW de potência do retificador + 12kW de potência fotovoltaica ((N+1 redundância)
-
Modulos de retificação:4 x 3 kW
-
Modulos fotovoltaicos:4 x 3 kW
Monitorização e comunicaçãode Unidade de distribuição de energia do retificador híbrido
-
Interface de sinal:AI (input analógico), DI (input digital), DO (output digital)
-
Protocolos de comunicação:RS485 e SNMP
-
Gestão:Monitorização remota, notificação de alarme e controlo do sistema através de NMS ou BMS
Principais vantagensde Unidade de distribuição de energia do retificador híbrido
-
Fontes de alimentação duplas:Aceita entrada de energia solar de 220 VAC ou 120-425 VDC para máxima flexibilidade
-
Redundância N+1:Um módulo extra garante o funcionamento ininterrupto durante a falha do módulo
-
Alta escalabilidade:O projeto do módulo 4+4 suporta até 12kw+12kw de potência total
-
Largo intervalo de entrada de CC:120-425VDC permite a ligação direta a painéis solares sem conversores adicionais
-
Gestão remota:Protocolos RS485 e SNMP para integração contínua na infraestrutura de rede existente
Cenários de aplicaçãode Unidade de distribuição de energia do retificador híbrido
-
Estações de base de telecomunicações 5G com apoio solar
-
Sistemas de energia solar fora da rede e híbridos
-
Abrigos rurais remotos para comunicações
-
Sistemas industriais de reserva de energia em CC
-
Integração do armazenamento de energia renovável
FundamentosEspecificações deUnidade de distribuição de energia do retificador híbrido
| Dimensão | 482.5mm(W) *350mm(D) *8U(H) |
| Peso | ≤ 30 kg (sem rectificadores) |
| Refrigeração | Refrigeração natural |
| Instalação | Montado num rack de 19 polegadas |
| Manutenção | Manutenção frontal, suporte à alteração do grau do módulo |
| Grau IP | Proteção IP20 |
Distribuição de energiadeUnidade de distribuição de energia do retificador híbrido
|
Distribuição AC |
Voltagem de entrada | 220VAC monofásico |
| Interruptor de entrada | Interruptor 1*125A 2P | |
| Frequência de entrada | 45 ~ 65 Hz, valor nominal: 50 Hz/60 Hz | |
| DOCUP | 20/40KA, 8/20us classe C | |
|

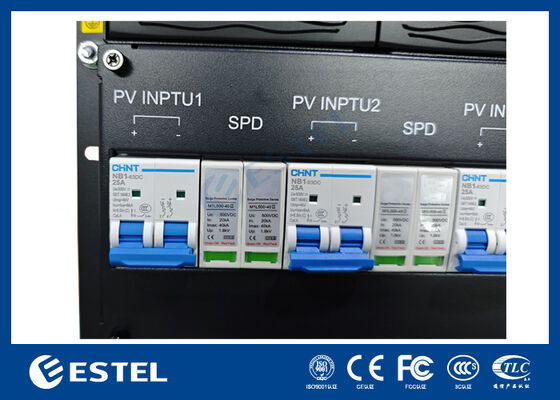

Distribuição de CC
|
Voltagem de entrada | 120VDC a 425VDC |
| Interruptor de entrada | Interruptor 4*25A 2P | |
| DOCUP | 20/40KA, 8/20us, classe C | |
| Voltagem de saída | -43~-58VDC, valor nominal: -53,5VDC | |
|
Capacidade de produção |
12 kW de potência do retificador + 12 kW de potência fotovoltaica; Redundância N+1 Módulo fotovoltaico: 4*3000w Modo de rectificador: 4*3000w |
|
| Desligador de bateria | Interruptor 2*125A 1P | |
| Disjuntor de carga | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Módulo rectificadordeUnidade de distribuição de energia do retificador híbrido
| Voltagem de entrada | 85VAC ≈ 300VAC, de potência nominal de 220VAC |
| Eficiência | > 96% |
| Potência nominal | 3000W ((176~300VAC) |
| Temperatura de funcionamento | -40°C~+75°C ((50°C @ potência total) |
| Dimensão | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U de altura) |
| Peso | ≤ 2 kg |
| Modo de arrefecimento | Refrigeração forçada |
| Fator de potência | ≥ 0,99 |
| THD | ≤ 5% |
| Saída de CC | ¥43 ~ ¥58VDC, classificado ¥53,5VDC, 55A máximo |
PVModulodeUnidade de distribuição de energia do retificador híbrido
| Voltagem de entrada | 120 a 425VDC.classificada 340VDC |
| Eficiência | > 96% |
| Potência nominal | 3000W (((200 a 425VDC) |
| Temperatura de funcionamento | -40°C~+75°C ((50°C @ potência total) |
| Dimensão | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U de altura) |
| Peso | ≤ 2 kg |
| Modo de arrefecimento | Refrigeração forçada |
| Fator de potência | ≥ 0,99 |
| THD | ≤ 5% |
| Saída de CC | ¥43 ~ ¥58VDC, classificado ¥53,5VDC, 55A máximo |

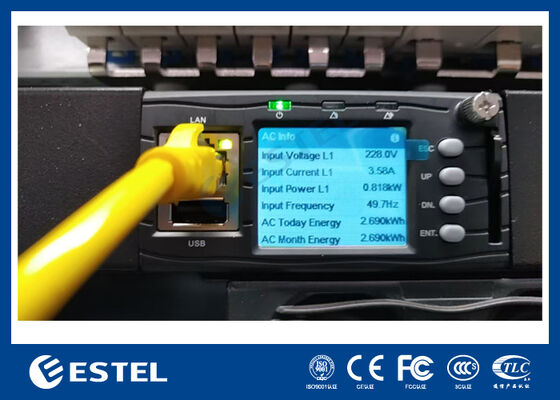

Controlador da unidade de distribuição de energia do rectificador híbrido
| Controlador | Modelo: MC2900 |
| Entrada de sinal | 3 AI (temperatura ambiente), 8 DI |
| Saída de alarme | 8 DO |
| Comunicação | RS485/SNMP |
| Modo de exibição | Ecrã LCD |
Ambiente da unidade de distribuição de energia do retificador híbrido
| Funcionamento temperatura |
-40°C ~ +65°C (potência total inferior a 50°C) |
| Temperatura de armazenamento | -40°C~+70°C |
| Umidade de funcionamento | 5% ~ 95% ((não condensado) |
|
Altitude |
0~3000m ((Se a altitude estiver na faixa de 2000m a 3000m, a temperatura máxima de funcionamento diminui em 1°C à medida que a altitude aumenta em 200m.) |
-
