96% Alta Eficiência 12U 16kw Sistema de Rectificador de Potência Híbrida Comunicação RS485
Detalhes do produto
Retificador de energia híbrida de 30kw
,Sistema de energia de telecomunicações 12U
,Retificador de comunicação RS485
Sistema de retificador de potência híbrido 12U de alta eficiência de 96% Comunicação RS485
A Unidade de Distribuição de Energia de Telecomunicações Inteligente integra a gestão de energia AC e DC num projeto compacto e confiável, ideal para telecomunicações, controles industriais e energia renovável.

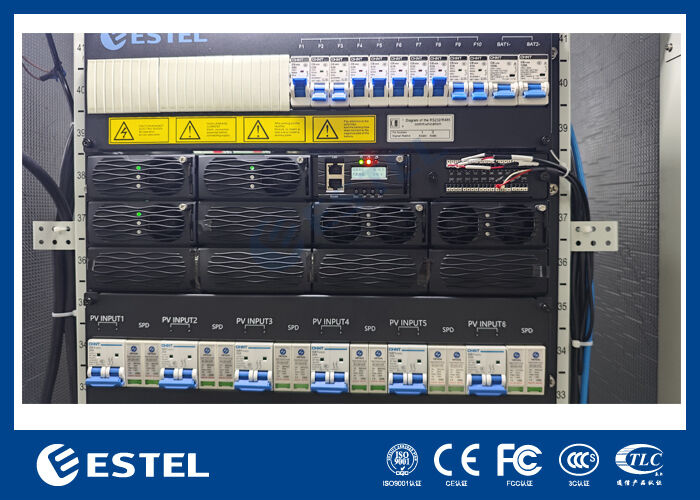

AC Distribuição deSistema de rectificador de potência híbrido de 12U 16kw
A entrada de CA aceita 220VAC de fase única a 4565Hz (classificada em 50Hz/60Hz).As saídas fornecem 110VAC através de circuitos 2 x 63A 1P e 3 x 32A 1PUm SPD incorporado proporciona uma protecção de 20/40 kA (8/20 μs).
Distribuição de CCdeSistema de rectificador de potência híbrido de 12U 16kw
O lado DC suporta uma ampla faixa de tensão de entrada de 120VDC a 425VDC, gerenciada por interruptores 2P de 6 x 25A. A tensão de saída é ajustável de -43VDC a -58VDC, com uma classificação nominal de -53.5VDC.Capacidade total de saída atinge 34kW com redundância N+1, combinando módulos fotovoltaicos de 6 x 3 kW (18 kW) e módulos rectificadores de 4 x 4 kW (16 kW). Um disjuntor de bateria dedicado (2 x 125A 1P) garante a integração segura da bateria.3 x 20A 1PO lado DC também possui um SPD de 20/40kA, 8/20μs.
Característicasde sistema de retificação de potência híbrida de 12U 16kw
-
Alta fiabilidade:Interruptores duplos de CA com reserva + redundância N+1
-
Compatibilidade ampla:Frequência AC de 45~65Hz e faixa de entrada 120~425VDC
-
Proteção integral:Proteção contra sobretensões de 20/40 kA em ambos os lados
-
Saída flexível:Dispositivos de corte de carga múltiplos para diversos equipamentos
-
Integração perfeita:Suporta módulos fotovoltaicos, retificadores e bateria de backup
Cenários de aplicaçãode sistema de retificação de potência híbrida de 12U 16kw
-
Estações-base de telecomunicações 5G:Alimentação em corrente contínua fiável com bateria de reserva
-
Sistemas solares fora da rede:Ampla gama de entrada de CC para integração fotovoltaica
-
Armários de controlo industriais:Saídas estáveis de 110 VAC e -53,5 VDC
-
Potência auxiliar do centro de dados:Arquitetura redundante garante tempo de atividade
-
Estações de controlo remoto:Protecção contra sobretensões em ambientes adversos
-
Revestimentos para telecomunicações e armários ao ar livre:Compacto, robusto e comprovado no campo
Especificação básica do 12U16 kWSistema de rectificador de potência híbrido
| Dimensão | 482.5mm(W) *350mm(D) *12U(H) |
| Peso | ≤ 50 kg (sem rectificadores) |
| Modo de arrefecimento | Refrigeração natural |
| Modo de instalação | Montado num rack de 19 polegadas |
| Manutenção | Manutenção frontal, suporte à alteração do grau do módulo |
| Grau de protecção | Proteção IP20 |
Distribuição de potência de 12 USistema de retificação de energia híbrida de 16 kW
|
|
Voltagem de entrada | 220VAC monofásico |
| Interruptor de entrada | 2*125A 2P ((um para suporte) | |
| Frequência de entrada | 45 ~ 65 Hz, valor nominal: 50 Hz/60 Hz | |
| Produção | 110VAC, 2*63A 1P, 3*32A 1P | |
| DOCUP | 20/40KA, 8/20us | |
|
|
Voltagem de entrada | 120VDC a 425VDC |
| Interruptor de entrada | 6*25A 2P | |
| DOCUP | 20/40KA, 8/20us | |
| Voltagem de saída | -43~-58VDC, valor nominal: -53,5VDC | |
|
|
16kw+18kw ((N+1 redundância) |
|
| Desligador de bateria | Interruptor 2*125A 1P | |
| Disjuntor de carga | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Módulo rectificadorde 12USistema de retificação de energia híbrida de 16 kW
| Voltagem de entrada | 85VAC ≈ 300VAC, de potência nominal de 220VAC |
| Eficiência | > 96% |
| Potência nominal | 4000W ((176~300VAC) |
| Temperatura de funcionamento | -40°C~+75°C ((50°C @ potência total) |
| Dimensão | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U de altura) |
| Peso | ≤ 2 kg |
| Modo de arrefecimento | Refrigeração forçada |
| Fator de potência | ≥ 0,99 |
| THD | ≤ 5% |
| Saída de CC | ¥43 ~ ¥58VDC, classificado ¥53,5VDC, 55A máximo |
Módulo fotovoltaicode 12USistema de retificação de energia híbrida de 16 kW
| Voltagem de entrada | 120 a 425VDC.classificada 340VDC |
| Eficiência | > 96% |
| Potência nominal | 3000W (((200 a 425VDC) |
| Temperatura de funcionamento | -40°C~+75°C ((50°C @ potência total) |
| Dimensão | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U de altura) |
| Peso | ≤ 2 kg |
| Modo de arrefecimento | Refrigeração forçada |
| Fator de potência | ≥ 0,99 |
| THD | ≤ 5% |
| Saída de CC | ¥43 ~ ¥58VDC, classificado ¥53,5VDC, 55A máximo |
Controladorde 12USistema de retificação de energia híbrida de 16 kW
| Controlador | Modelo: MC2900 |
| Entrada de sinal | 2 AI, 6 DI |
| Saída de alarme | 6 DO |
| Comunicação |
RS485: Compatível |
| Modo de exibição | Ecrã LCD |
Meio Ambientede 12USistema de retificação de energia híbrida de 16 kW
| Funcionamento temperatura |
-40°C ~ +65°C (potência total inferior a 50°C) |
| Temperatura de armazenamento | -40°C~+70°C |
| Umidade de funcionamento | 5% ~ 95% ((não condensado) |
|
|
0~3000m ((Se a altitude estiver na faixa de 2000m a 3000m, a temperatura máxima de funcionamento diminui em 1°C à medida que a altitude aumenta em 200m.) |
-
