Sistema de retificador modular de telecomunicações de 18 kW atualizável com distribuição de energia AC e DC
Propriedades Básicas
Local de Origem:
Shenzhen, China (continente)
Marca:
ESTEL
Certificação:
ISO9001, CE, 3C, FCC
Propriedades comerciais
Quantidade mínima de pedido:
1
Preço:
987-2327 usd
Condições de pagamento:
L/C, D/A, D/P, T/T, Western Union
Capacidade de fornecimento:
2.500 grupos pelo mês
Resumo do Produto
Retificador modular de telecomunicações atualizável com redundância N + 1 para telecomunicações Visão geral do produtode 18 kW Modular RetificadorSistema O sistema retificador atualizável de 18 kW foi desenvolvido para oferecer confiabilidade de nível de operadora e fornecimento de energia de alta ...
Detalhes do produto
Destacar:
Sistema retificador modular de telecomunicações
,Retificador de distribuição de energia AC DC
,Sistema de energia para telecomunicações atualizável
Rectifier Size:
482,5 mm (L) * 350 mm (P) * 222,5 mm (A)
Input:
Acionamento de energia elétrica
Installation Mode:

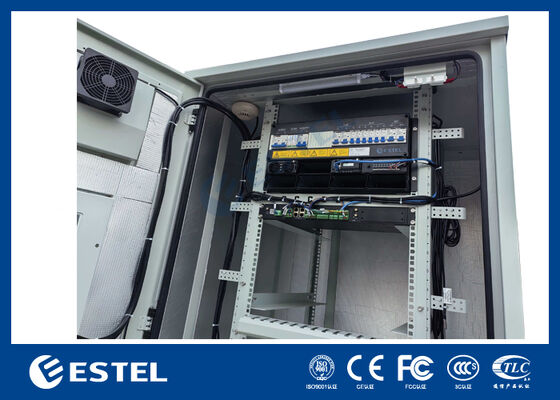

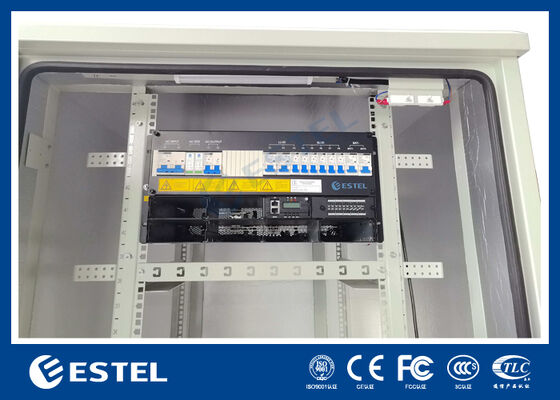

Instalado em rack de 19 polegadas
Output Capacity:
Máximo: 18kw (6*3kw, redundância N+1)
N+1 Redundancy:
Suportado
Upgradable:
Suportado
LLVD:
2*100A/1P+1*20A/1P
BLVD:
1*63A/1P+1*32A/1P+3*16A/1P
Descrição do produto
Retificador modular de telecomunicações atualizável com redundância N + 1 para telecomunicações
Visão geral do produtode 18 kW Modular RetificadorSistema
O sistema retificador atualizável de 18 kW foi desenvolvido para oferecer confiabilidade de nível de operadora e fornecimento de energia de alta densidade e para fornecer distribuição estável de energia CA e CC para centrais de telecomunicações, data centers de médio a grande porte e uma variedade de ambientes hostis. O sistema aceita entrada monofásica de 220 Vca e fornece uma saída CC rigorosamente regulada, ajustável entre –43V e –58V, normalmente definida em –53,5V.

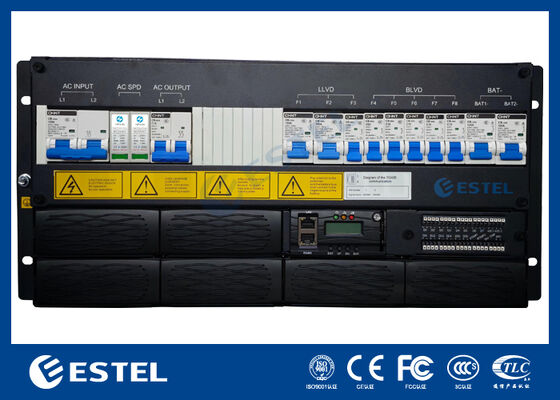

A distribuição CC integrada inclui desconexão de carga de baixa tensão (LLVD) e desconexão de baixa tensão de bateria (BLVD), permitindo a rejeição de carga priorizada para proteger reservas críticas da bateria durante cortes de energia. Um controlador de sistema avançado fornece monitoramento abrangente e lógica programável por meio de entradas analógicas (AI), entradas digitais (DI) e saídas digitais (DO). O gerenciamento remoto é suportado por meio de interfaces RS485 e SNMP, proporcionando aos operadores total visibilidade de alarmes, métricas de desempenho e status do retificador. Um LCD no painel frontal também permite configuração e diagnóstico convenientes no local.
Seção de distribuição AC
-
Entrada:220VAC monofásico
-
Disjuntor de entrada:1x125A 2P
-
Frequência de entrada:45~65Hz (classificado como 50Hz/60Hz)
-
Saída:220 VCA, 16 A
-
SPD:20/40kA, 8/20µs
Seção de distribuição DCTensão de saída:-43 ~ -58 VCC (classificação -53,5 VCC)
-
Capacidade de saída:Máximo 18 kW (6 módulos de 3 kW, redundância N+1)
-
Disjuntor de bateria:2x125A 1P
-
Disjuntores de carga:
-
LLVD: 2 x 100A/1P + 1 x 20A/1P
-
BLVD: 1 x 63A/1P + 1 x 32A/1P + 3 x 16A/1P
BásicoEspecificação de18 kW Modular RetificadorSistema

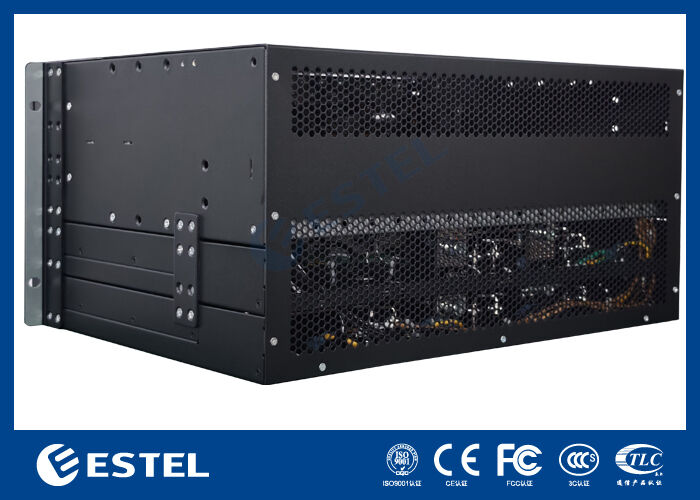

| Dimensão | 482,5 mm (L) * 350 mm (P) * 222,5 mm (A) |
| Peso | ≤21kg (sem retificadores) |
| Modo de resfriamento | Resfriamento natural |
| Modo de instalação | Instalado em rack de 19 polegadas |
| Manutenção | Manutenção frontal, mudança de nível de módulo suportada |
| Grau de proteção | IP20 |
Distribuição de energiade5UModular RetificadorSistema
|
Distribuição CA |
Entrada | monofásico 220 VCA |
| Disjuntor de entrada | 1*125A 2P | |
| Frequência de entrada | 45~65Hz, valor nominal: 50Hz/60Hz | |
| Saída | 220 VCA 16A | |
| SPD | 20/40KA, 8/20us | |
|
Distribuição CC |
Tensão de saída | -43~-58VDC, valor nominal: -53,5VDC |
| Capacidade de saída |
Máximo: 18 kW (6*3kw, redundância N+1) |
|
| Disjuntor de bateria | 2*125A 1P disjuntor | |
| Disjuntor de carga |
LLVD: 2*100A/1P+1*20A/1P Avenida: 1*63A/1P+1*32A/1P+3*16A/1P |
Módulo Retificadorde18 kW Modular RetificadorSistema
| Tensão de entrada | 85 VCA ~ 300 VCA, classificação 220 VCA |
| Eficiência | >96% |
| Potência nominal | 3000 W (176 ~ 300 VCA) |
| Temperatura de trabalho | -40℃~+75℃(saída totalmente abaixo de 50℃) |
| Dimensão | 106,5 mm (L) × 286 mm (P) × 44,5 mm (A) |
| Peso | ≤2kg |
| Modo de resfriamento | Resfriamento forçado |
| Fator de potência | ≥0,99 |
| THD | ≤5% |
| Saída CC | –43 ~ –58VDC, classificação –53,5VDC, 55A máximo |
Controlador de18 kW Modular RetificadorSistema
| Entrada de sinal | 3 AI (2 btemp, 1 ambiente-temp), 7 DI |
| Saída de alarme | 6 FAÇA |
| Interface de comunicação | RS485/SNMP |
| Modo de exibição | Tela LCD |
Ambiente de18 kW Modular RetificadorSistema
| Operando temperatura |
-40°C ~ +65°C (saída total abaixo de 50°C) |
| Temperatura de armazenamento | -40℃~+70℃ |
| Umidade operacional | 5%~95%(sem condensação) |
|
Altitude |
0 ~ 3.000 m (se a altitude estiver na faixa de 2.000 m a 3.000 m, a temperatura máxima de operação diminui em 1 ℃ à medida que a altitude aumenta em 200 m.) |
