Sistema rectificador de montagem de rack de gabinete de 18 kW para alimentação de equipamentos de telecomunicações
Propriedades Básicas
Local de Origem:
Shenzhen, China (continente)
Marca:
ESTEL
Certificação:
ISO9001, CE, 3C, FCC
Propriedades comerciais
Quantidade mínima de pedido:
1
Preço:
987-2327 usd
Condições de pagamento:
L/C, D/A, D/P, T/T, Western Union
Capacidade de fornecimento:
2.500 grupos pelo mês
Resumo do Produto
Montagem de porta-choques 18 kWRectificadorSistemaparaAlimentaçãoServiços de telecomunicaçõesEquipamento Visão geral do produtode18 kWRectificadorSistema Projetado para fornecer energia de alta densidade e fiabilidade de nível de transportador, o sistema de retificador ET-Series de 18 kW assegura ...
Detalhes do produto
Destacar:
Sistema de retificador montado em rack de 18 kW
,Sistema de gabinete de energia de telecomunicações
,Equipamento de telecomunicações rectificador de energia
Dimension:
482,5 mm (L) * 350 mm (P) * 5U (A)
Input Voltage:
Acionamento de energia elétrica
Capacity:
18kW
Rectifier Module:
3000 W, 6 peças
Redundancy:
N+1
Module Efficiency:
＞ 96%
Battery Breaker:
2*125A 1P disjuntor
Communicatoion Port:
SNMP, RS485
Descrição do produto
Montagem de porta-choques 18 kWRectificadorSistemaparaAlimentaçãoServiços de telecomunicaçõesEquipamento
Visão geral do produtode18 kWRectificadorSistema
Projetado para fornecer energia de alta densidade e fiabilidade de nível de transportador, o sistema de retificador ET-Series de 18 kW assegura uma energia de CC ininterrupta para escritórios centrais de telecomunicações,Centros de dados de médio a grande porteO sistema opera a partir de entradas monofásicas de corrente alternada de 220 V e produz uma saída de corrente contínua finamente regulada que varia de ¥43V a ¥58V, com uma configuração padrão de ¥53,5V.Fornecendo até 18 kW e alcançando eficiências de conversão superiores a 96% no seu espectro de carga típico, reduz substancialmente tanto o consumo de energia como as exigências de arrefecimento que o acompanham.
Construída com a operação contínua em mente, a unidade acomoda até seis módulos de retificador de 3000W compatíveis a quente, permitindo configurações de redundância N + 1 ou superiores.Cada módulo pesa menos de 2 kg e utiliza arrefecimento por ar forçado, correção ativa do fator de potência (≥ 0,99), e baixa distorção harmónica total (THDi ≤ 5%) para garantir uma interação suave da rede e uma saída estável.Chassi de 19 polegadas montável em rack, classificado IP20, com capacidade de troca quente de acesso frontal que simplifica a manutenção.
Característicasde18 kWRectificadorSistema

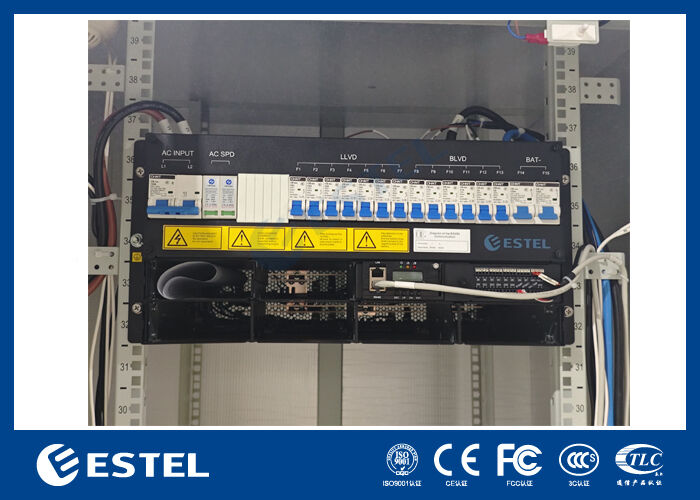

Distribuição AC
-
Entrada 220VAC monofásica
-
1 x 125A 2P interruptor de entrada
-
Frequência 45~65Hz
-
Proteção contra sobretensões SPD 20/40kA
Distribuição de CC
-
-43~-58VDC (classificado em -53,5VDC)
-
Capacidade máxima de 18 kW
-
Módulos de 6 x 3 kW, com redundância N+1
Distribuição de CC ¢ Bateria
-
2 x 125A 1P interruptores de bateria suportam cordas de bateria dupla
Distribuição de corrente contínua
LLVD:
-
3 x 63A/1P
-
2 x 40A/1P
-
2 x 32A/1P
BLVD:
-
3 x 16A/1P
-
2 x 10A/1P
-
2 x 6A/1P
FundamentosEspecificações de18 kWRectificadorSistema
| Dimensão | 482.0W) *350.0(D) *5U(H) |
| Peso | ≤ 20 kg (sem rectificadores) |
| Modo de arrefecimento | Refrigeração natural |
| Modo de instalação | Instalado num rack de 19 polegadas |
| Manutenção | Manutenção frontal, alteração do grau do módulo de apoio |
| Grau de protecção | Proteção IP20 |
Distribuição de energiade18 kWRectificadorSistema
|
Distribuição AC |
Modo de entrada | 220VAC monofásico |
| Interruptor de entrada | 1*125A 2P | |
| Frequência de entrada | 45 ~ 65 Hz, valor nominal: 50 Hz/60 Hz | |
| DOCUP | 20/40KA, 8/20us | |
|
Distribuição de CC |
Voltagem de saída | -43~-58VDC, valor nominal: -53,5VDC |
|
Capacidade de produção (máximo)
|
18kw ((6*3kw, redundância N+1) | |
|
Desligador de bateria
|
Interruptor 2*125A 1P | |
| Disjuntor de carga |
LLVD: 3*63A/1P+2*40A/1P+2*32A/1P BLVD: 3*16A/1P+2*10A/1P+2*6A/1P |
Módulo rectificadorde18 kWRectificadorSistema
| Voltagem de entrada | 85VAC ≈ 300VAC, de potência nominal de 220VAC |
| Eficiência | > 96% |
| Potência nominal | 3000W ((176~300VAC) |
| Temperatura de funcionamento | -40°C~+75°C (com total de saída inferior a 50°C) |
| Dimensão | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) |
| Peso | ≤ 2 kg |
| Modo de arrefecimento | Refrigeração forçada |
| Fator de potência | ≥ 0,99 |
| THD | ≤ 5% |
| Saída de CC | ¥43 ~ ¥58VDC, ¥53,5VDC, 55A máximo |
Controlador de18 kWRectificadorSistema
| Entrada de sinal | 3 AI (temperatura ambiente), 7 DI |
| Saída de alarme | 6 DO |
| Interface de comunicação | RS485/SNMP |
| Modo de exibição | Ecrã LCD |
Meio Ambiente18 kWRectificadorSistema
| Funcionamento temperatura |
-40°C ~ +65°C (potência total inferior a 50°C) |
| Temperatura de armazenamento | -40°C~+70°C |
| Umidade de funcionamento | 5% ~ 95% ((não condensado) |
|
Altitude |
0~3000m ((Se a altitude estiver na faixa de 2000m a 3000m, a temperatura máxima de funcionamento diminui em 1°C à medida que a altitude aumenta em 200m.) |
