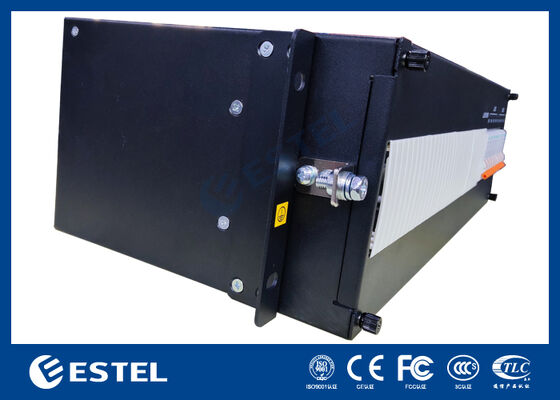

Sistema de Alimentação DC de 10U para Aplicações de Telecomunicações Centrais e Industriais com Retificador Modular
Detalhes do produto
Sistema de alimentação DC de telecomunicações de 10U
,sistema de alimentação de retificador modular
,Fornecimento de energia em corrente contínua industrial
Sistema de energia CC 10U para aplicações de energia central e industrial de telecomunicações com retificador modular
Visão geral do produto Sistema de energia CC 10U
Um novo sistema de energia de -48 Vcc de alta capacidade desenvolvido para aplicações de energia de telecomunicações de médio a grande porte que exigem maior corrente de saída, maior capacidade de distribuição e maior redundância. Projetado para escritórios centrais, locais de agregação regional, grandes hubs sem fio, data centers de ponta, redes de controle industrial e salas de comunicação de serviços públicos, este sistema fornece fornecimento CC estável para equipamentos de rede críticos sob condições operacionais exigentes.
Construído em uma plataforma robusta de montagem em rack de 10U, o sistema integra módulos retificadores de alta eficiência, monitoramento inteligente, gerenciamento de bateria, distribuição CA/CC e proteção contra falhas em uma arquitetura de energia centralizada. Destina-se a clientes que necessitam não apenas de conversão de energia, mas de uma plataforma completa de energia para telecomunicações que suporte o crescimento a longo prazo, manutenção mais fácil e supervisão centralizada.
O que torna este modelo diferente
Maior capacidade para cargas de rede maiores
Este sistema foi projetado para instalações onde as pequenas prateleiras DC convencionais não são mais suficientes. Com saída de até 24 kW, ele pode suportar um número maior de dispositivos de telecomunicações, transmissão, roteamento, comutação e comunicação industrial a partir de uma plataforma centralizada.
Redundância para locais de missão crítica
A seção retificadora pode ser configurada com redundância N+1, o que significa que o sistema pode continuar operando mesmo se um módulo de potência falhar. Esse recurso é especialmente importante para backbone de telecomunicações, redes de transporte e ambientes de controle críticos onde o tempo de inatividade é caro.
Distribuição e proteção em uma plataforma
Em vez de depender de diversas caixas de distribuição externas, o sistema pode integrar acesso à bateria, proteção de ramificação CC, gerenciamento de entrada CA e sinalização de alarme em uma unidade de rack, ajudando a simplificar toda a arquitetura de energia do local.
Visibilidade inteligente para equipes de O&M
O controlador supervisiona continuamente a tensão, a corrente, a condição da bateria, a temperatura, a operação do ventilador, o status do módulo e os alarmes ativos. Combinado com interfaces de comunicação remota, o sistema ajuda os operadores a melhorar a velocidade de resolução de problemas e a reduzir a carga de trabalho de manutenção.
Especificações técnicas detalhadas Sistema de energia DC 10U
Características de entrada CA
|
Parâmetro |
Especificação |
|
Faixa de tensão de entrada |
120–300 VCA |
|
Tensão nominal |
220 VCA |
|
Faixa de frequência |
45–65Hz |
|
Capacidade de entrada |
≤160A |
|
Fator de potência |
≥0,99 |
|
THD |
≤5% |
|
Proteção lateral CA |
Sobretensão, subtensão, surto, alarme anormal de fase/entrada |
Características de saída CC
|
Parâmetro |
Especificação |
|
Tensão Nominal |
-48V CC |
|
Faixa de tensão ajustável |
-42V a -58V CC |
|
Potência máxima de saída |
24 kW |
|
Corrente máxima de saída |
500A |
|
Classificação do módulo retificador |
3 kW por módulo |
|
Capacidade do retificador |
Até 8 módulos |
|
Modo de redundância |
N+1 suportado |
|
Precisão da regulação de tensão |
≤±0,5% |
|
Resposta Dinâmica |
Resposta rápida de carga para mudanças em equipamentos de telecomunicações |
|
Eficiência |
≥96% |
Gerenciamento de bateria
|
Parâmetro |
Especificação |
|
Funções de carregamento de bateria |
Flutuar, impulsionar, equalização |
|
Suporte para bateria |
2–4 cordas opcionais |
|
Proteção da bateria |
LVD, sobrecorrente, proteção contra polaridade reversa |
|
Monitoramento de bateria |
Sensor opcional de corrente/temperatura |
|
Compensação de bateria |
Compensação de temperatura suportada |

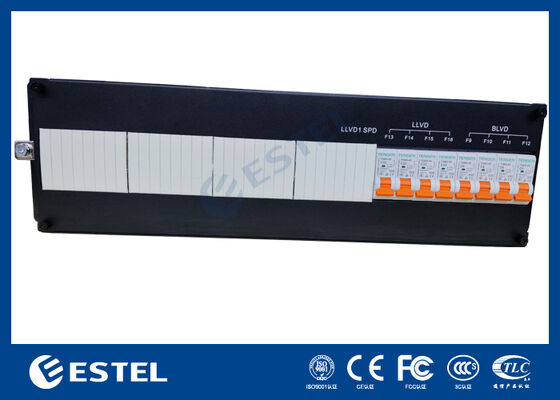

Distribuição CC
|
Parâmetro |
Especificação |
|
Carregar filiais |
Configuração personalizável de MCB/ramal de fusível |
|
Ramos de bateria |
Personalizável |
|
Proteção de Filial |
Isolamento e proteção de ramificação independente |
|
Contatos de alarme |
Saída de contato seco disponível |
|
Layout de distribuição |
Distribuição DC integrada de acesso frontal |
Monitoramento e Comunicação
|
Parâmetro |
Especificação |
|
Controlador |
Controlador de energia digital avançado para telecomunicações |
|
Mostrar |
Display LCD com interface de status |
|
Portas de comunicação |
Ethernet/RS485/CAN |
|
Opções de protocolo |
Interface SNMP/Modbus/Web |
|
Itens de monitoramento |
Entrada CA, saída CC, status da bateria, status do módulo, alarmes, temperatura, status do ventilador |
|
Registro de eventos |
Suportado |
|
Notificação de alarme remoto |
Suportado |
Especificações Ambientais
|
Parâmetro |
Especificação |
|
Temperatura operacional |
-25°C a +65°C |
|
Temperatura de armazenamento |
-40°C a +75°C |
|
Umidade relativa |
5%–95% (sem condensação) |
|
Altitude |
Até 3.000 m (pode ser aplicada redução de capacidade) |
|
Nível de ruído |
≤65dB |
-
