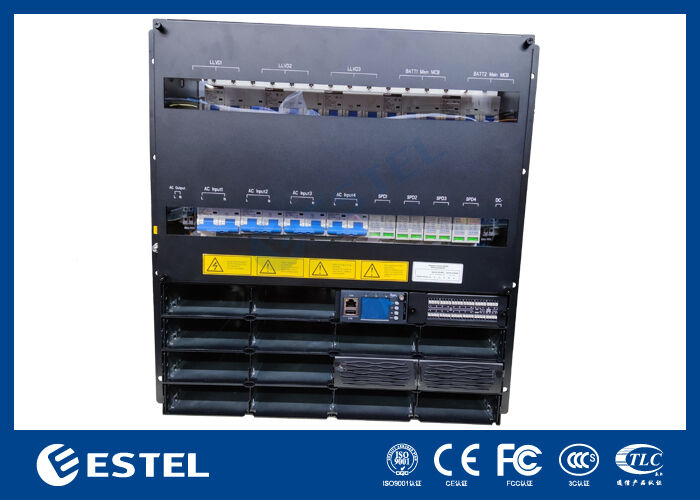

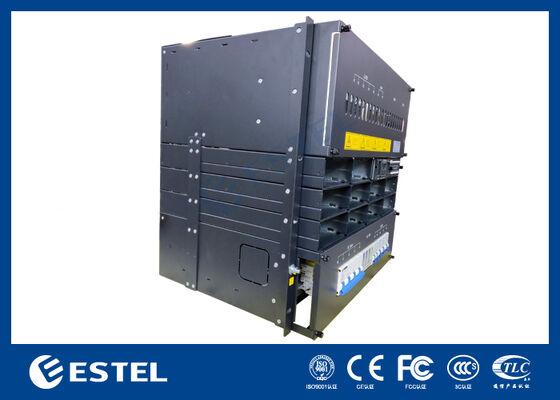

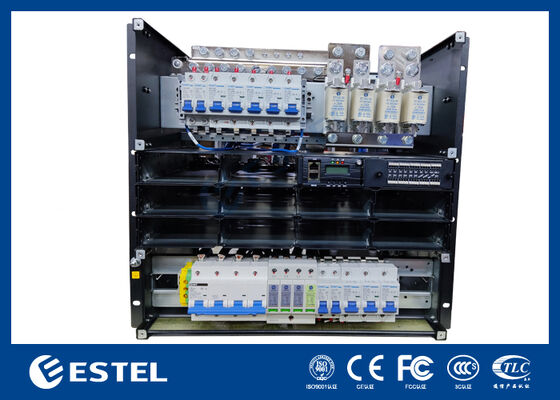

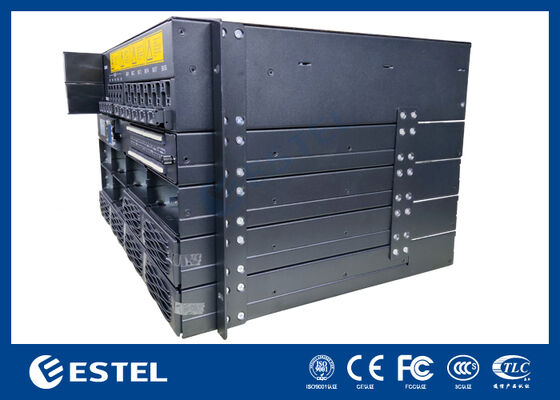

Sistema de Alimentação DC de Ultra Alta Capacidade 8U para Centrais de Comunicação Industrial
Detalhes do produto
Sistema de alimentação DC industrial 8U
,retificador de telecomunicações de alta capacidade
,alimentação DC para centrais de comunicação
Sistema de Alimentação DC de Ultra Alta Capacidade 8U para Hubs de Comunicação Industrial
Visão Geral
Nosso sistema de alimentação DC de ultra alta capacidade 8U desenvolvido para grandes nós de telecomunicações, salas de comunicação críticas, redes industriais de alta carga e infraestrutura de borda centralizada. Ele fornece saída DC estável de -48V para aplicações exigentes que requerem maior disponibilidade de energia, redundância modular e supervisão remota avançada.
Projetado em torno de uma plataforma robusta de montagem em rack, o sistema combina múltiplos módulos retificadores de alta eficiência, controle inteligente, distribuição flexível e recursos de proteção abrangentes em uma arquitetura amigável para serviço. É particularmente adequado para operadoras e integradores de sistemas que implantam sistemas de energia de comunicação de grande capacidade em ambientes de backbone central ou regional.
Principais Características
Plataforma de rack 8U de ultra alta capacidade para grandes cargas de telecomunicações e industriais
Até 18 kW de saída para ambientes de comunicação exigentes
Arquitetura de retificador modular com suporte de redundância
Design de serviço de acesso frontal para instalação, monitoramento e manutenção mais fáceis
Alta eficiência de conversão para menor geração de calor e custo operacional
Funções abrangentes de alarme e proteção para segurança do sistema
Controlador avançado com interfaces de comunicação remota
Carregamento inteligente de bateria e coordenação de energia de backup
Ventilação otimizada e design térmico para operação estável em plena carga
Cenários de Aplicação
Salas de comutação de telecomunicações centrais
Sites de transmissão metropolitana e comunicação de backbone
Grandes centros de agregação / OLT
Data centers de borda e salas de equipamentos de rede
Plataformas de comando e vigilância de cidades inteligentes
Redes de comunicação de concessionárias de energia e subestações
Hubs de controle de comunicação de petróleo e gás, transporte e industriais
Especificações Técnicas
Parâmetros do Sistema
|
Parâmetro |
Especificação |
|
Dimensões |
482 mm (L) × 380 mm (P) × 8U (A) |
|
Peso Líquido |
≤45 kg |
|
Método de Instalação |
Montagem em rack de 19 polegadas |
|
Método de Resfriamento |
Resfriamento a ar forçado com controle de velocidade inteligente |
|
Nível de Ruído |
≤65 dB |
|
Nível de Proteção |
IP20 |
Características de Entrada AC
|
Parâmetro |
Especificação |
|
Faixa de Tensão de Entrada |
120–300 VAC |
|
Tensão Nominal |
220 VAC |
|
Faixa de Frequência |
45–65 Hz |
|
Capacidade de Entrada |
160 A |
|
Fator de Potência |
≥0.99 |
|
THD |
≤5% |
Características de Saída DC
|
Parâmetro |
Especificação |
|
Faixa de Tensão de Saída |
-42V a -58V DC |
|
Tensão Nominal |
-48V DC |
|
Potência Máxima de Saída |
18 kW |
|
Corrente Máxima de Saída |
375 A |
|
Configuração do Retificador |
3 kW × até 6 módulos |
|
Precisão da Regulação de Tensão |
≤±0.5% |
|
Regulação de Carga |
≤±0.5% |
|
Eficiência |
≥96% |
Controlador e Monitoramento
|
Parâmetro |
Especificação |
|
Display |
Tela LCD / Indicadores LED |
|
Interfaces de Comunicação |
Ethernet / RS485 / CAN |
|
Suporte de Protocolo |
SNMP / Modbus / Monitoramento Web (opcional) |
|
Funções de Monitoramento |
Tensão, corrente, temperatura, status da bateria, compartilhamento de carga, registro de alarmes |
|
Tipos de Alarme |
Sobretensão, subtensão, perda de AC, sobretemperatura, falha do ventilador, falha do retificador, bateria anormal |
|
Temperatura de Operação |
-25°C a +65°C |
|
Temperatura de Armazenamento |
-40°C a +75°C |
|
Umidade |
5%–95% (sem condensação) |
Arquitetura do Sistema
Rack de retificador multimódulo
Controlador de monitoramento inteligente
Unidade de distribuição de entrada AC
Unidade de distribuição de saída DC
Seção de conexão e proteção da bateria
Subsistema de resfriamento e ventilação
Seu layout de chassi integrado suporta fiação centralizada, substituição modular e expansão escalável do sistema.
Diretrizes de Instalação e Operação
Instalação
Montar em um rack de telecomunicações padrão de 19 polegadas ou gabinete de comunicação integrado
Garantir aterramento correto, caminho do fluxo de ar e roteamento de cabos
Manter folga adequada ao redor das áreas de ventilação
Conexões de Cabos
Conectar a fonte AC, os bancos de baterias e os alimentadores de carga de acordo com os rótulos de fiação
Verificar a polaridade e a configuração do dispositivo de proteção antes de energizar
Manutenção
Inspecionar regularmente os registros de alarmes e o status dos módulos
Limpar as passagens de ar e as áreas dos ventiladores para evitar degradação térmica
Substituir módulos com falha usando o procedimento de serviço de acesso frontal
Verificar periodicamente os parâmetros de carregamento da bateria e as configurações de saída
Configurações Opcionais
Módulo de comunicação SNMP avançado
Monitoramento de bateria e detecção de temperatura
Saída de contato seco para integração de alarme
Módulo de proteção contra surtos
Software de monitoramento remoto
Configuração de ramal de distribuição DC personalizada
Interface de energia híbrida para sistemas de energia solar ou de backup
-
