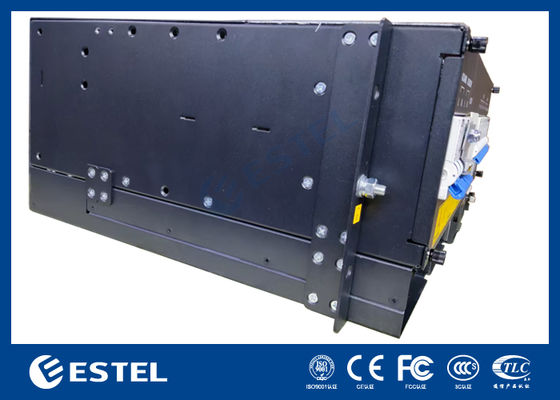

5U Industrial Intelligent Telecom Rectifier Solution AC a DC48V com gestão remota
Detalhes do produto
Rectificador de telecomunicações industrial 5U
,Energia de telecomunicações AC a DC48V
,Retificador de telecomunicações com gerenciamento remoto
5U Industrial Intelligent Telecom Rectifier Solution AC a DC48V com gestão remota
Análise do produto do retificador de telecomunicações inteligente de 5U 18kW
O sistema de retificador DC48V de 18 kW fornece potência contínua robusta e ininterrupta adaptada para telecomunicações, data centers e operações industriais onde a disponibilidade do sistema não é negociável.Funcionamento a partir de uma entrada trifásica de 380 VAC, fornece uma saída de CC estável e ajustável que varia de ₹43 VDC a ₹58 VDC, nominalmente definida em ₹53,5 VDC.A sua tecnologia avançada de conversão de potência atinge uma eficiência superior a 96% em toda a gama de cargas, tornando-o otimizado para instalações sensíveis à energia e com espaço limitado.

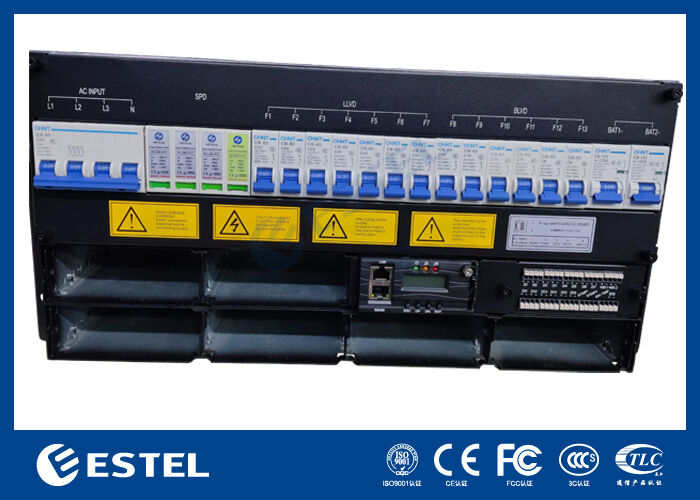

Secção de entrada ACde 5U 18kW Rectificador Inteligente de Telecomunicações
-
Voltagem:380VAC trifásico
-
MCB:1 x 63A 3P+N
-
Frequência:45 Hz a 65 Hz (classificado em 50 Hz/60 Hz)
-
SPD:Grau C, 20kA/40kA, 8/20μs
Seção de distribuição de CCde 5U 18kW Rectificador Inteligente de Telecomunicações
-
Voltagem de saída:-43 a -58VDC (classificado em -53,5VDC)
-
Capacidade máxima:18 kW (6 módulos x 3 kW, redundância N+1)
-
Interruptor de bateria:2 x 125A/1P
-
LLVD:3 x 63A/1P + 2 x 40A/1P + 2 x 32A/1P
-
BLVD:2 x 16A/1P + 2 x 10A/1P + 2 x 6A/1P
Cenários de aplicaçãode 5U 18kW Rectificador Inteligente de Telecomunicações
-
Grandes estações de base macro 5G
-
Centrais e bolsas de telecomunicações
-
Instalações de fabrico industrial
-
Sistemas de alimentação de reserva do centro de dados
-
Cabanas de comunicação de subestações de serviços públicos
-
Salas de telecomunicações e informática hospitalares
-
Infraestrutura de comunicações aeroportuárias
-
Sistemas de energia de sinalização ferroviária
Especificaçõesde 5U 18kW Rectificador Inteligente de Telecomunicações
| Tipo | Sistema de retificação de 18 kW DC48V | |||
| - Geral | Tamanho | 482mm*350mm*5U ((Largura*Profundidade*Alta) | ||
| Peso | ≤ 21 kg (excluindo retificadores) | |||
| Método de arrefecimento | Refrigeração natural | |||
| Instalação | De largura não superior a 20 mm | |||
| Modo de cablagem | Entrando e saindo do topo | |||
| Modo de manutenção | Do lado da frente, mudança de grau do módulo de suporte | |||
| Grau de protecção | Proteção IP20 | |||
| Entrada AC |
Voltagem |
380VAC trifásico | ||
| MCB | 1 x 63A 3P+N | |||
| Frequência | 45 Hz a 65 Hz, valor nominal: 50 Hz/60 Hz | |||
| DOCUP | Grau C, 20KA/40KA, 8/20μs | |||
| DC Distribuição |
Voltagem de saída | -43~-58VDC, valor nominal: -53,5VDC | ||
|
Capacidade de produção (Maximun)
|
18kw ((6 x 3kw, suporta redundância N+1) | |||
|
Desligador de bateria
|
2 x 125A 1P | |||
| LLVD | 3*63A/1P+2*40A/1P+2*32A/1P | |||
| BLVD |
2*16A/1P+2*10A/1P+2*6A/1P |
|||
| Módulo rectificador | Voltagem de entrada | 85VAC a 300VAC, com 220VAC nominal | ||
| Eficiência | > 96% | |||
| Potência nominal | 3000W ((176 a 300VAC) | |||
| Temperatura de funcionamento | -40°C~+75°C ((performance total abaixo de 50°C) | |||
| Dimensão | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1U de altura) | |||
| Peso | ≤ 2 kg | |||
| Modo de arrefecimento | Refrigeração forçada | |||
| Fator de potência | ≥ 0,99 | |||
| THD | ≤ 5% | |||
| Saída de CC | ¥43 ~ ¥58VDC, classificado ¥53,5VDC, máximo 55A | |||
| Controlador | Modelo | MC2900 | ||
| Porta de entrada de sinal | 3 AI ((2 bateria temp, 1 ambiente), 7 DI | |||
| Porta de saída de alarme | 6 contacto seco | |||
| Porto de comunicação | 1*RS485, 1*LAN | |||
| Exibição da situação | LCD | |||
| Meio Ambiente | Funcionamento temperatura |
-40°C ~ +65°C (potência total inferior a 50°C) | ||
| Temperatura de armazenamento | -40°C~+70°C | |||
| Umidade de funcionamento | 5% ~ 95% ((não condensado) | |||
| Altitude | 0~3000m(Se a altitude estiver entre 2000m e 3000m, o máximo operacional A temperatura diminui 1°C à medida que a altitude aumenta 200 m.) |
|||
DetalhesoRectificador de telecomunicações inteligente de 5U 18kW
-
