Solução de retificador de corrente contínua de alta eficiência de 6 kW com monitoramento remoto para projeto de telecomunicações
Propriedades Básicas
Local de Origem:
Shenzhen, China (continente)
Marca:
ESTEL
Certificação:
ISO9001, CE, 3C, FCC
Propriedades comerciais
Quantidade mínima de pedido:
1
Preço:
735-2864 usd
Condições de pagamento:
L/C, D/A, D/P, T/T, Western Union
Capacidade de fornecimento:
3, 000 conjuntos por mês
Resumo do Produto
Solução de Retificador CC de Alta Eficiência de 6KW com Monitoramento Remoto para Projeto de Telecomunicações Visão Geral do Produto de Retificador CC de Alta Eficiência de 6kw O ET48100 é um sistema de energia CC de 48V e 6kw de alta eficiência (>96%) desenvolvido para fornecer distribuição de ...
Detalhes do produto
Destacar:
Rectificador de CC de telecomunicações de 6 kW
,Sistema de energia de telecomunicações de elevada eficiência
,Rectificador de corrente contínua de monitorização remota
Size:
482 mm * 350 mm * 1U (L * P * A)
Weight:
≤10kg (sem retificadores)
Input Voltage:
220VAC monofásico
Output Voltage:
-48VCC (-42 a -58VCC)
Rectifier Module:
6kw (máx.), módulo 2*3kw
Module Efficiency:
>96%
Application:
Telecomunicação
Package:
Caixa de madeira/caixa
Descrição do produto
Solução de Retificador CC de Alta Eficiência de 6KW com Monitoramento Remoto para Projeto de Telecomunicações
Visão Geral do Produto de Retificador CC de Alta Eficiência de 6kw
O ET48100 é um sistema de energia CC de 48V e 6kw de alta eficiência (>96%) desenvolvido para fornecer distribuição de energia confiável para aplicações de telecomunicações, data centers e instalações industriais que exigem tempo de atividade máximo. Operando a partir de uma fonte monofásica de 220VAC e 63A/1PN, ele fornece uma saída CC precisamente regulada, ajustável de –43VCC a –58VCC (nominalmente –53,5VCC). Com uma eficiência de conversão superior a 96% mesmo com carga total, o sistema é ideal para ambientes com alta densidade e conscientes de energia.
Módulo Retificador do Retificador CC de Alta Eficiência de 6kw
Construída para redundância, a unidade acomoda até 2 módulos retificadores de 3000W com troca a quente em uma configuração N+1. Cada módulo leve (abaixo de 2kg) usa resfriamento a ar forçado para garantir desempenho térmico estável. Correção avançada do fator de potência (≥0,99) e baixa distorção harmônica total (THDi ≤5%) garantem entrega de energia limpa, reduzindo o estresse na infraestrutura upstream. O sistema é alojado em um chassi de 1U e 19 polegadas montável em rack com classificação IP20, apresentando manutenção de acesso frontal e entrada de cabos conveniente no painel superior.
Gerenciamento Inteligente de Energia do Retificador CC de Alta Eficiência de 6kw
Um painel de distribuição integrado inclui funcionalidade BLVD para gerenciamento flexível de carga. O controlador integrado oferece monitoramento e controle abrangentes com 3 entradas de sensor analógico, 8 entradas de status digital e 8 saídas de relé de contato seco configuráveis para tratamento de alarmes. A supervisão remota é suportada através de interfaces RS232, RS485 e SNMP, enquanto uma tela LCD integrada permite configuração simples no local e verificação de status em tempo real.
Ambiente de Trabalho do Retificador CC de Alta Eficiência de 6kw
O ET4860 é projetado para operar de forma confiável em ambientes hostis, funcionando sem redução de desempenho em uma faixa de temperatura ambiente de –40°C a +65°C e umidade relativa de 5% a 95% (sem condensação). Ele mantém a potência de saída total em altitudes de até 3000 metros. Combinando escalabilidade compacta, gerenciamento inteligente de carga e construção robusta, o ET4860 fornece uma base de energia CC pronta para o futuro para infraestrutura crítica onde o tempo de inatividade não é uma opção.
Especificação de Retificador CC de Alta Eficiência de 6kw
| Tipo | Sistema Retificador de Telecomunicações | |||
| Geral | Tamanho | 482mm*350mm*1U(L*P*A) | ||
| Peso | ≤8,50kg (sem retificadores) | |||
| Método de resfriamento | Resfriamento natural | |||
| Método de instalação | Montado em rack de 19 polegadas | |||
| Modo de cabeamento | Entrada e saída pela parte superior | |||
| Modo de manutenção | Pelo lado frontal, suporta troca de grau do módulo | |||
| Grau de proteção | IP20 | |||
| CA Distribuição |
Tensão de entrada |
Monofásica 220VAC | ||
| Disjuntor de entrada | 1 x 63 1PN | |||
| Frequência de entrada | 45Hz a 65Hz, valor nominal: 50Hz/60Hz | |||
| CC Distribuição |
Tensão de saída | -43~-58VCC, valor nominal: -53,5VCC | ||
|
Capacidade de saída (Máxima)
|
6kw(2*3kw, suporta redundância N+1) | |||
|
Disjuntor de bateria
|
1 x disjuntor de 100A 1PN | |||
| BLVD |
2 x disjuntores de 63A/1PN + 2 x 32A/1PN |
|||
| Módulo Retificador | Tensão de entrada | 85VAC–300VAC, nominal 220VAC | ||
| Eficiência | >96% | |||
| Potência nominal | 3000W(176~300VAC) | |||
| Temperatura de trabalho | -40°C~+75°C (saída total abaixo de 50°C) | |||
| Dimensão | 106,5mm(L)×286mm(P)×41,5mm(1U/A) | |||
| Peso | ≤2kg | |||
| Modo de resfriamento | Resfriamento forçado | |||
| Fator de potência | ≥0,99 | |||
| DTH | ≤5% | |||
| Saída CC | –43 a –58VCC, nominal –53,5VCC, máximo 55A | |||
| Controlador | Porta de entrada de sinal | 3 AI(3 temperatura ambiente), 8 DI | ||
| Porta de saída de alarme | 8 contatos secos | |||
| Comunicação | RS485/RS232, SNMP, Modbus, Ethernet | |||
| Display LCD | Suportado | |||
| Ambiente | Operacional temperatura |
-40°C ~ +65°C (saída total abaixo de 50°C) | ||
| Temperatura de armazenamento | -40°C~+70°C | |||
| Umidade operacional | 5%~95%(sem condensação) | |||
| Altitude | 0~3000m(Se a altitude estiver entre 2000m e 3000m, a temperatura operacional máxima diminui 1°C a cada 200m de aumento de altitude.) |
|||

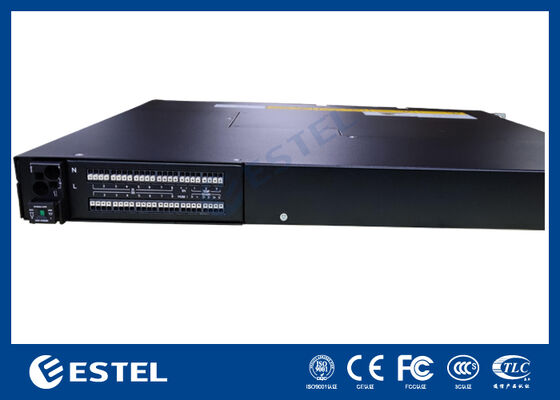

Vista Traseira de Retificador CC de Alta Eficiência de 6kw

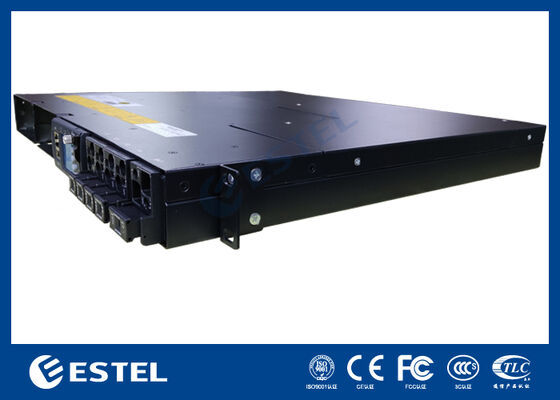

Vista Lateral de Retificador CC de Alta Eficiência de 6kw

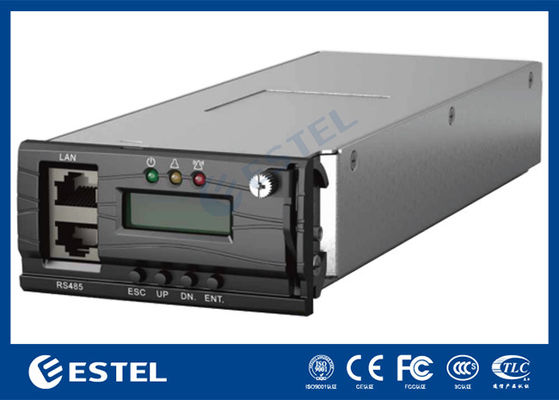

Controlador de Retificador CC de Alta Eficiência de 6kw
