Solução de retificador DC48V de 19 polegadas com LLVD BLVD para telecomunicações
Propriedades Básicas
Local de Origem:
Shenzhen, China (continente)
Marca:
ESTEL
Certificação:
ISO9001, CE, 3C, FCC
Propriedades comerciais
Quantidade mínima de pedido:
1
Preço:
735-2864 usd
Condições de pagamento:
L/C, D/A, D/P, T/T, Western Union
Capacidade de fornecimento:
3, 000 conjuntos por mês
Resumo do Produto
Solução de retificador de 19 polegadas 5U DC48V com LLVD BLVD para telecomunicações Resumo do produto da solução de retificador de 16 kW DC48V A ET-Series 5U é uma plataforma de alimentação em corrente contínua de alta densidade, concebida para garantir uma operação ininterrupta para escritórios ...
Detalhes do produto
Destacar:
Solução de retificador de telecomunicações de 19 polegadas
,Rectificador DC48V com LLVD BLVD
,Sistema de alimentação de telecomunicações com garantia
Size:
482 mm * 350 mm * 5U (L * P * A)
Weight:
≤20kg (sem retificadores)
Input Voltage:
220VAC monofásico
Input Current:
63A (máx.)
Output Voltage:
-48VCC (-42 a -58VCC)
Installation:
19'' montado em rack
Protection:
LLVD, BLVD
Package:
caixa de madeira
Descrição do produto
Solução de retificador de 19 polegadas 5U DC48V com LLVD BLVD para telecomunicações
Resumo do produto da solução de retificador de 16 kW DC48V
A ET-Series 5U é uma plataforma de alimentação em corrente contínua de alta densidade, concebida para garantir uma operação ininterrupta para escritórios centrais de telecomunicações, centros de dados de médio a grande porte,e instalações industriaisFuncionando a partir de duas entradas monofásicas de 220 VAC (uma delas servindo como um backup quente), ele fornece uma saída de corrente contínua rigidamente regulada ajustável de 43 V a 58 V, normalmente definida em 53,5 V.Com uma potência máxima de 12 kW e eficiências de conversão superiores a 96% em toda a sua gama de carga típica, o sistema reduz significativamente o consumo de energia e os custos de arrefecimento associados.
Projetado para a continuidade do serviço, o sistema suporta até doze módulos de retificador de 3000W compatíveis a quente, permitindo redundância N+1 ou superior.Cada módulo pesa menos de 2 kg e dispõe de arrefecimento por ar forçado, correção activa do factor de potência (≥ 0,99), e baixa distorção harmónica total (THDi ≤ 5%) para garantir a compatibilidade da rede e uma saída estável.Instalado num chassi montável em rack de 5U de 19 polegadas, com classificação IP20, a unidade permite a troca a quente do acesso frontal, simplificando a manutenção.

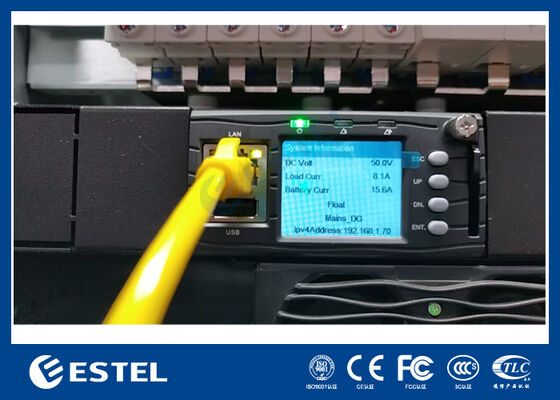

A distribuição de CC integrada com LLVD e BLVD permite a eliminação priorizada de carga, ajudando a preservar as reservas críticas de bateria durante as interrupções.O controlador de sistema avançado fornece monitoramento abrangente e lógica programável via 3 AIO gerenciamento remoto é suportado através de interfaces RS232, RS485 e SNMP, dando aos operadores visibilidade completa sobre alarmes, desempenho e status do retificador.Um painel LCD frontal permite um acesso e configuração convenientes no local.
Os módulos de retificação proporcionam um desempenho fiável em condições extremas, operando sem degradação numa faixa de temperatura de ¥40°C a +65°C e humidade relativa de 5% a 95% (não condensante).A potência total é mantida em altitudes de até 3000 metros, combinando redundância escalável, gestão inteligente de carga e construção robusta.A série ET fornece uma base de alimentação de CC pronta para o futuro para aplicações de missão crítica em que o tempo de inatividade não é uma opção.
EspecificaçõesSolução rectificadora de 16 kW DC48V
| Tipo | Sistema de retificação de telecomunicações | |||
| Sistema | Dimensão | 482.0W) *350.0(D) *5U(H) | ||
| Peso | ≤ 20 kg (sem rectificadores) | |||
| Modo de arrefecimento | Refrigeração natural | |||
| Modo de instalação | Instalado num rack de 19 polegadas | |||
| Modo de cablagem | Entrada superior e saída superior | |||
| Modo de manutenção | Manutenção frontal, alteração do grau do módulo de apoio | |||
| Nível de protecção | Proteção IP20 | |||
| Ar condicionado Distribuição |
Modo de entrada |
220VAC monofásico | ||
| Interruptor de entrada | 2*63A 1P, (um para suporte) | |||
| Frequência de entrada | 45 ~ 65 Hz, valor nominal: 50 Hz/60 Hz | |||
| DOCUP | 20/40KA, 8/20us | |||
| DC Distribuição |
Voltagem de saída | -43~-58VDC, valor nominal: -53,5VDC | ||
|
Capacidade de produção (Maximun)
|
12kw ((4*3kw, redundância N+1) | |||
|
Desligador de bateria
|
Interruptor 2*125A 1P | |||
| Disjuntor de carga |
LLVD: 2*80A/1P+2*63A/1P BLVD: 1*63A/1P+2*32A/1P+4*16A/1P |
|||
| Módulo rectificador | Voltagem de entrada | 85VAC ≈ 300VAC, de potência nominal de 220VAC | ||
| Eficiência | > 96% | |||
| Potência nominal | 3000W ((176~300VAC) | |||
| Temperatura de funcionamento | -40°C~+75°C (com total de saída inferior a 50°C) | |||
| Dimensão | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |||
| Peso | ≤ 2 kg | |||
| Modo de arrefecimento | Refrigeração forçada | |||
| Fator de potência | ≥ 0,99 | |||
| THD | ≤ 5% | |||
| Saída de CC | ¥43 ~ ¥58VDC, classificado ¥53,5VDC, máximo 55A | |||
| Controlador | Entrada de sinal | 3 AI (temperatura ambiente), 7 DI | ||
| Saída de alarme | 6 contacto seco | |||
| RS232 | Apoio | |||
| RS485 | Suporte, 2*RS485 | |||
| SNMP | Apoio | |||
| Modo de exibição | LCD | |||
| Meio Ambiente | Funcionamento temperatura |
-40°C ~ +65°C (potência total inferior a 50°C) | ||
| Temperatura de armazenamento | -40°C~+70°C | |||
| Umidade de funcionamento | 5% ~ 95% ((não condensado) | |||
| Altitude | 0~3000m(Se a altitude estiver entre 2000m e 3000m, o máximo operacional A temperatura diminui 1°C à medida que a altitude aumenta 200 m.) |
|||

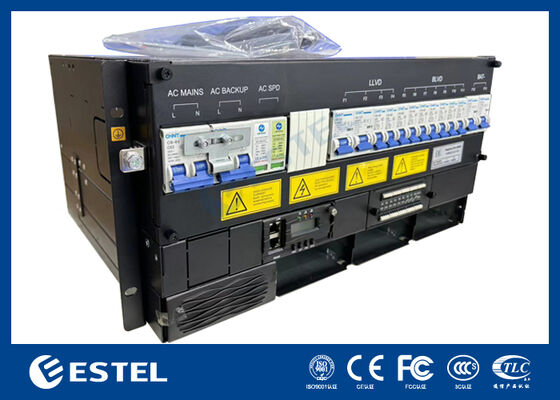

Situação da solução de retificador DC48V de 16 kW

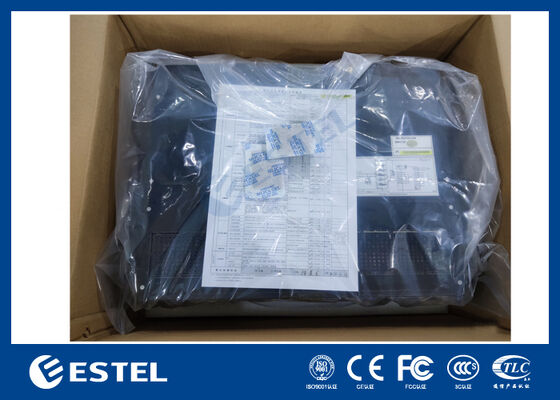

Pacote de solução rectificadora DC48V de 16 kW
