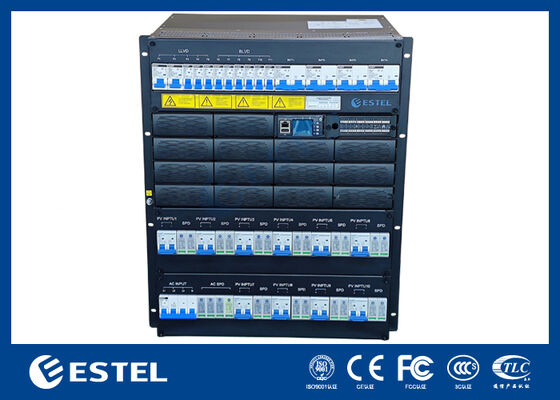

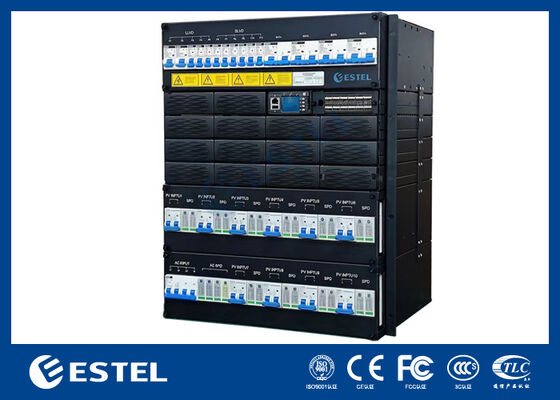

Núcleo de Energia de Telecomunicações de Energia Híbrida 13U com 30kW de energia solar fotovoltaica e 16kW de energia do retificador

Núcleo de Energia Híbrida para Telecomunicações com Energia Solar Fotovoltaica de 30kW e Retificadores de 16kW

1. Introdução do Núcleo de Energia Híbrida para Telecomunicações

O ET48500-H7E413 é um sistema de energia embarcado projetado para fornecer energia de -48VDC para equipamentos de comunicação, sua corrente de saída máxima é de 500A.

Ele é configurado com módulos solares de 30kW, que convertem energia fotovoltaica em uma tensão estável de 48VDC. O módulo solar possui função MPPT, que pode detectar a tensão de geração de energia do painel solar e rastrear o valor de tensão e corrente para obter a entrada de potência máxima do módulo, a fim de maximizar o uso da energia solar.

Ele também é configurado com módulos retificadores de 16kW, que convertem energia da rede de 380VAC em uma tensão estável de 48VDC. O módulo retificador pode fornecer energia de alta qualidade para equipamentos de comunicação do tipo DC, além de carregar baterias como backup de energia.

2. Características do Núcleo de Energia Híbrida para Telecomunicações

• Tensão de entrada AC: 380VAC; Ampla faixa de tensão para cada fase: 85VAC a 300VAC;

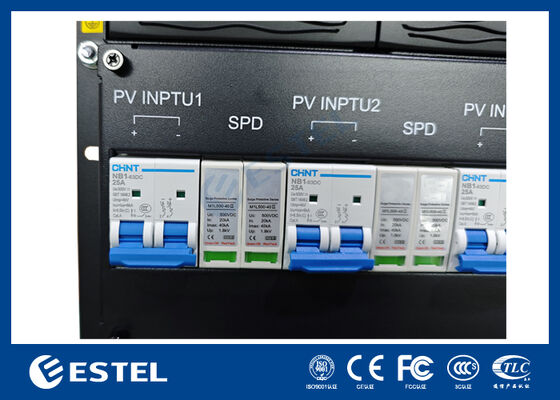

• Ampla faixa de tensão de entrada PV: 120VDC a 425VDC (Tensão de inicialização >160VDC);
• Funções abrangentes de gerenciamento de bateria;
• Design baseado em rede, fornece 3 interfaces RS485, 1 interface RJ45 reservada;

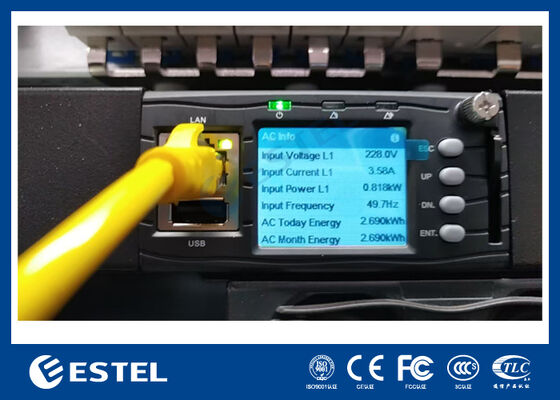

• Suporta exibição em interface LCD e operação por botões;
• Suporta hot swap de módulos retificadores e módulos solares;
• Fator de potência do módulo retificador de até 0,99.

3. Configuração do Sistema

4. Princípios de Funcionamento do Sistema

1) Alimentação AC

A energia AC entra nos módulos retificadores através da unidade de distribuição AC, e os módulos retificadores convertem a energia AC em energia de -48VDC, que então alimenta múltiplas cargas através da unidade de distribuição de energia DC.

2) Alimentação Fotovoltaica

O sistema introduz energia solar verde. Os módulos PV convertem a energia solar em energia de -48VDC e a enviam diretamente para a unidade de distribuição de energia DC. Quando há luz solar suficiente, a energia fotovoltaica é usada como a primeira prioridade de energia para alimentar as cargas e carregar as baterias, realizando economia de energia e redução de emissões.

3) Carregamento e Descarregamento da Bateria

Quando a alimentação AC está normal, os módulos retificadores não apenas fornecem energia para as cargas DC, mas também fornecem corrente de carregamento para as baterias. Durante a falta de energia AC, os módulos retificadores param de funcionar e as baterias fornecem energia para as cargas DC. Após a recuperação da alimentação AC, os módulos retificadores começam a fornecer energia para as cargas DC e também carregam as baterias para repor a energia consumida.

4) Monitoramento e Gerenciamento Inteligente

Como o "cérebro" do sistema de energia de telecomunicações, o módulo de monitoramento monitora o status operacional de vários componentes do sistema de energia em tempo real e realiza o controle inteligente correspondente. Se houver alguma anormalidade, o módulo de monitoramento reporta sinais de alarme a tempo, para garantir a segurança e a estabilidade do fornecimento de energia.
