O sistema de alimentação de rack de corrente contínua integrado ET48600 de 6U 36kW representa uma solução compacta de conversão de energia de corrente contínua de nível de operador adaptada para escritórios centrais de telecomunicações, centros de dados de média e grande escala,e instalações industriais que exijam alimentação em CC ininterruptaFuncionando a partir de uma corrente alternada monofase de 220 V sem um disjuntor incorporado, utiliza barras traseiras de cobre para cablagem e fornece uma saída de corrente contínua finamente ajustável que varia de 43 V a 58 V.com uma definição nominal de 53.5V. Com uma potência máxima de 36 kW, o sistema atinge consistentemente eficiências de conversão superiores a 96% num amplo espectro de carga, reduzindo os custos de electricidade e as necessidades de arrefecimento.

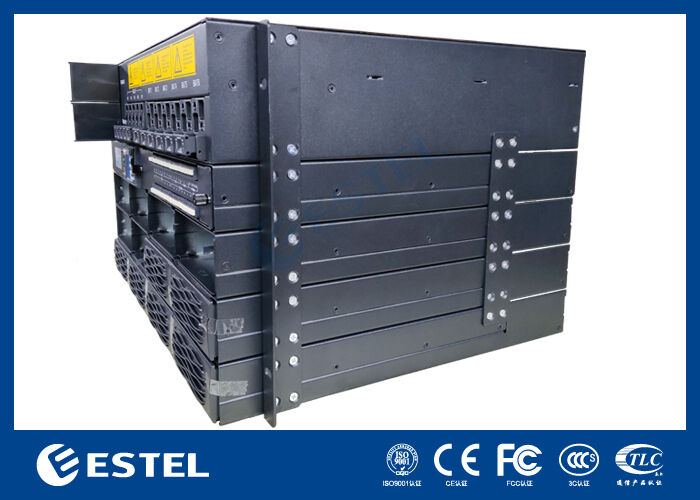

Estruturade ET48600 48VDC 600A Sistema de Energia de Telecomunicações

• Altura 6U️ cabem em prateleiras de 19 polegadas

• Refrigeração natural- sem ventiladores, funcionamento silencioso, entrada zero de poeira

• Cabos de entrada e saída superiores- acesso à frente limpo, sem necessidade de trincheira

• Manutenção frontal e troca a quente de módulos- Serviço completo da frente, sem necessidade de autorização traseira

• Proteção IP20¢ seguras para equipamentos interiores e abrigos

Entrada ACde ET48600 48VDC 600A Sistema de Energia de Telecomunicações

• Acionamento de energia elétrica¢ sem interruptor de circuito incorporado

• Cablagem traseira de barras de cobre- distribuição direta para sistemas multi-cabinete

• Frequência de 45 ~ 65 Hz¢ gerador e rede compatíveis

Saída de CCde ET48600 48VDC 600A Sistema de Energia de Telecomunicações

• -43~-58VDC(capacidade nominal -53,5VDC)

• Capacidade máxima de 36 kWModulos de retificação de 12 x 3 kW

• Redundância N+1∆ total de produção com 11 módulos

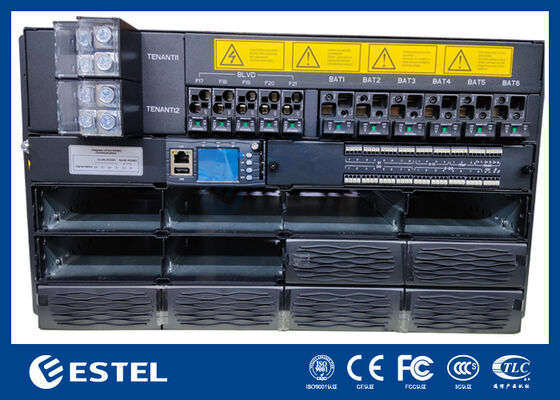

Bateria e distribuição de cargade ET48600 48VDC 600A Sistema de Energia de Telecomunicações

• 6 x 125A/1P, para desligamento de bateriasSuporta até 6 cordas de bateria independentes

• LLVD1 e LLVD2:Blocos terminais de 300A ‡ ligar caixas de distribuição de expansão externa

• BLVD:3 x 6A/1PN + 1 x 10A/1PN + 1 x 16A/1PN

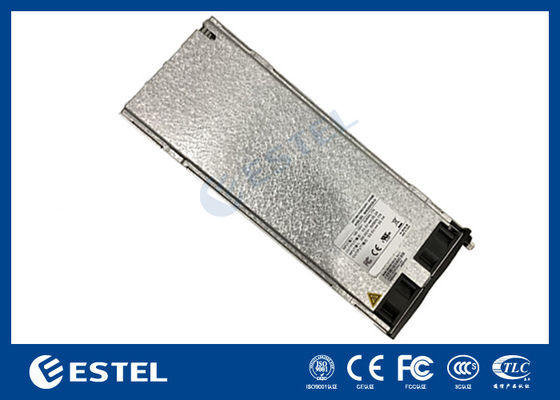

Módulo rectificadorde ET48600 48VDC 600A Sistema de Energia de Telecomunicações

• 85 ~ 300VAC entrada ultra larga¢ trabalha através de quedas graves da rede

• Eficiência > 96%¢ baixo calor, baixo custo de exploração

• 3000 W em 1 UDensidade de potência elevada

• -40°C a +75°C️ potência total inferior a 50°C

• Refrigeração forçada∆ refrigeração natural independente do chassi

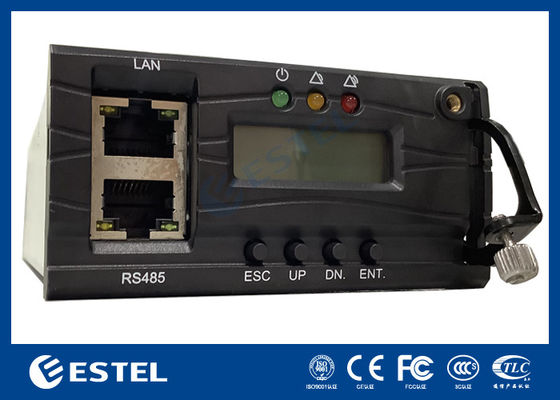

Controlador e placa de E/Sde ET48600 48VDC 600A Sistema de Energia de Telecomunicações

• 3 x AI(monitorização da temperatura ambiente)

• 8 x DI + 4 x E-DITotal de 12 entradas digitais

• 8 x DO + 8 x E-DO¢ 16 saídas de alarme no total

• RS485 e SNMP¢ gestão remota de protocolos duplos

• Exibição LCD¢ estatuto e configuração locais
