SNMP RS232 RS485 personalizou sistemas de energia das telecomunicações para uma comunicação exterior
Visão geral do produto do sistema de energia CC de gabinete BTS de 30 kW
O sistema de energia de rack CC ET48500 é uma solução de conversão de energia de alta densidade e nível de operadora, adaptada para principais hubs de telecomunicações, data centers de classe empresarial e locais industriais onde a energia CC ininterrupta não é negociável. Ele aceita entrada monofásica de 220 VCA por meio de barramentos de cobre traseiros - sem disjuntor embutido - e fornece uma saída CC regulada ajustável de –43 VCC a –58 VCC, nominalmente definida em –53,5 VCC. Escalável até uma potência total de 30 kW, o sistema atinge uma eficiência de conversão superior a 96% em toda a sua gama operacional, ajudando a reduzir o desperdício de energia e a diminuir o custo total de propriedade.
Construído em uma plataforma totalmente modular e tolerante a falhas, o sistema suporta até dez módulos retificadores de 3.000 W em configurações N+1 ou de redundância aprimorada. Cada módulo hot-swap pesa menos de 2kg e emprega resfriamento de ar forçado junto com correção de fator de potência ativa (≥0,99) e baixa distorção harmônica total (THDi ≤5%), garantindo estabilidade da rede e saída DC de alta fidelidade. Todo o conjunto está contido em um chassi 6U projetado para integração sem ferramentas em gabinetes padrão de 19 polegadas. O acesso frontal permite rápida substituição e manutenção do módulo, enquanto os barramentos de cobre na parte traseira suportam cabeamento limpo e de alta corrente. Um gabinete com classificação IP20 fornece proteção mecânica básica durante a instalação e operação.
Cenários de aplicaçãode sistema de energia CC de gabinete BTS de 30 kW
-
Estações base macro 5G
-
Microestações base 5G
-
Estações Base 4G LTE
-
Sistemas de antenas distribuídas (DAS)
-
Unidades de Rádio Remotas (RRU) / Unidades de Banda Base (BBU)
-
Escritórios centrais de telecomunicações
Características do sistema de energia DC de gabinete BTS de 30 kW
-
Entrada CA: 220 V monofásico, 45–65 Hz
-
AC SPD: 20/40kA, 8/20μs
-
Saída CC: -53,5 VCC, 30 kW máx.
-
Módulo retificador: 10 x 3kW, redundância N+1,96% de eficiência
-
Bateria MCB: 4x125A/1P
-
DC SPD: 10/20kA, 8/20μs
-
LLVD:1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P
-
BLVD:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P
| Tipo | ET48500 | |||
| Sistema | Dimensão | 482,0(L)*350,0(D)*6U(A) | ||
| Peso | ≤31kg (sem retificadores) | |||
| Modo de resfriamento | Resfriamento natural | |||
| Modo de instalação | Instalado em rack de 19 polegadas | |||
| Modo de cabeamento | Entrada superior e saída superior | |||
| Modo de manutenção | Manutenção frontal, mudança de nível do módulo de suporte | |||
| Nível de proteção | IP20 | |||
| AC Distribuição |
Modo de entrada
|
Monofásico 220V sem disjuntor, fiação do barramento de cobre traseiro | ||
|
Frequência de entrada |
45~65Hz, valor nominal: 50Hz/60Hz |
|||
|
AC SPD |
20kA/40kA, 8/20μs | |||
| CC Distribuição |
Tensão de saída | -43~-58VDC, valor nominal: -53,5VDC | ||
| Capacidade máxima | 30kw(10*3000w, redundância N+1) | |||
| Disjuntores de bateria | 4*125A/1P | |||
| Disjuntores de carga |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P Avenida: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| DC SPD | 10kA/20kA, 8/20μs | |||
| Retificador | Tensão de entrada | 85 VCA ~ 300 VCA, classificação 220 VCA | ||
| Eficiência | >96% | |||
| Potência nominal | 3000 W (176 ~ 300 VCA) | |||
| Temperatura de trabalho | -40℃~+75℃(saída totalmente abaixo de 50℃) | |||
| Dimensão | 106,5 mm (L) × 286 mm (P) × 41,5 mm (1U / A) | |||
| Peso | ≤2kg | |||
| Modo de resfriamento | Resfriamento forçado | |||
| Fator de potência | ≥0,99 | |||
| THD | ≤5% | |||
| Saída CC | –43 ~ –58VDC, classificação –53,5VDC, máximo 55A | |||
| Controlador | Entrada de sinal | 4 AI (3 temperatura ambiente, 1 umidade), 8 DI | ||
| Saída de alarme | 8 contato seco | |||
| RS232 | Sim | |||
| RS485 | Sim | |||
| SNMP | Sim | |||
| Modo de exibição | LCD | |||
| Ambiente | Operando temperatura |
-40°C ~ +65°C (saída total abaixo de 50°C) | ||
| Temperatura de armazenamento | -40℃~+70℃ | |||
| Umidade operacional | 5%~95%(sem condensação) | |||
| Altitude | 0 ~ 3000 m (se a altitude estiver na faixa de 2.000 m a 3.000 m, o valor máximo de operação a temperatura diminui em 1 ℃ à medida que a altitude aumenta em 200 m.) |
|||

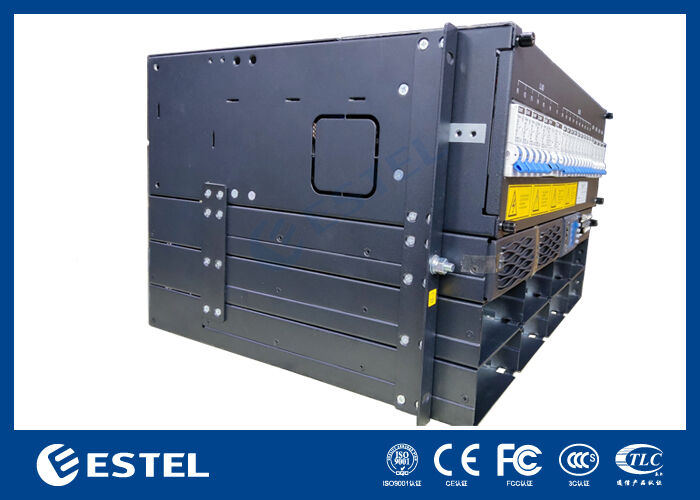

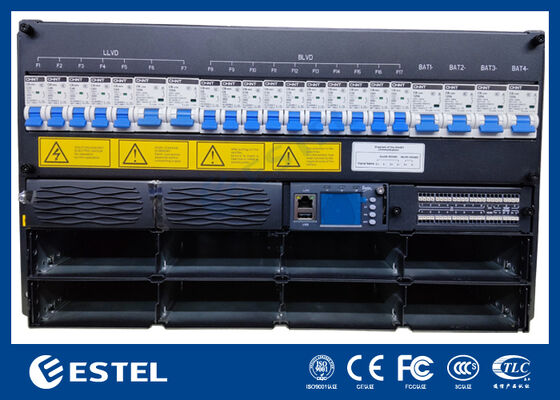

Detalhes do sistema de energia DC de gabinete BTS de 30 kW

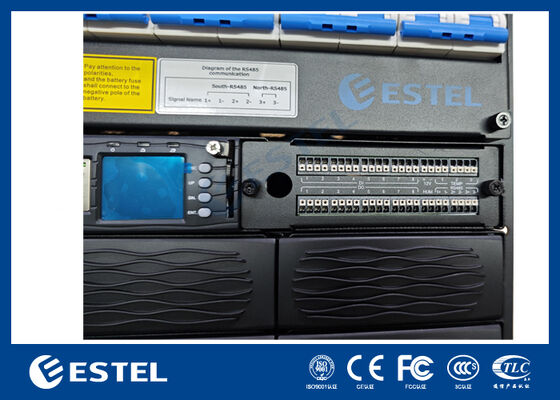

Placa de E/S do sistema de energia CC de gabinete BTS de 30 kW

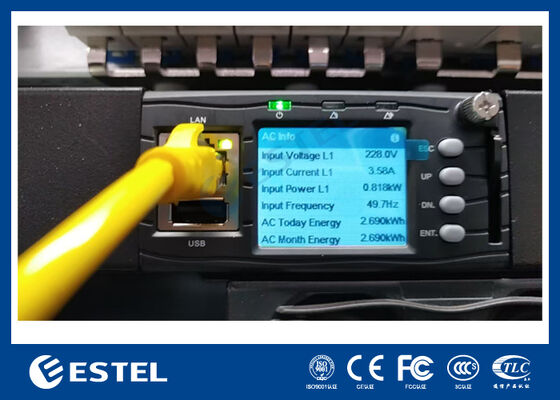

Power Stutas do sistema de energia DC de gabinete BTS de 30kw
-
