Sistemas retificadores de telecomunicações DC48V 3U BTS com monitoramento remoto RS485
Detalhes do produto
Sistema retificador DC48V telecom
,Sistema de alimentação de telecomunicações 300A
,Rectificador de controlo remoto RS485
Sistemas retificadores de telecomunicações DC48V 3U BTS com monitoramento remoto RS485

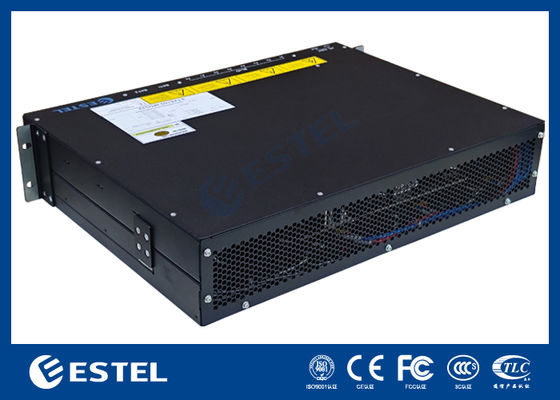

Visão geral do produto do sistema retificador de telecomunicações BTS 3U
O ET48300-M5E63 é um sistema de energia de rack DC desenvolvido pela ESTEL, fornece uma solução de energia DC resiliente e de alta capacidade projetada especificamente para infraestrutura de telecomunicações, operações de data center e aplicações industriais que exigem distribuição confiável de energia DC. Ele aceita 380 VCA (compatível com monofásico e trifásico) e fornece uma saída CC estável ajustável entre –43 VCC a –58 VCC, com um ponto operacional nominal de –53,5 VCC. Oferecendo uma capacidade máxima de produção de 18 kW, este sistema suporta de forma confiável instalações de alta demanda, ao mesmo tempo em que atinge uma eficiência de conversão de energia superior a 96%.
O painel de distribuição DC está equipado com disjuntores de bateria 1*250A e inclui funcionalidade LLVD e BLVD para gerenciamento de energia seguro e flexível. A inteligência do sistema é fornecida por um controlador dedicado com 3 entradas de sensores analógicos, 7 entradas de status digitais e 6 relés de alarme de contato seco configuráveis. O monitoramento e o gerenciamento remotos são habilitados por meio de interfaces RS232/485 e SNMP, enquanto um display LCD integrado permite visualização e configuração do status local.
Especificação CAdo sistema retificador 3U BTS Telecom
Modo de entrada:380VAC, compatível com configurações monofásicas e trifásicas
Frequência de entrada:45 Hz a 65 Hz (classificado como 50 Hz/60 Hz)
Especificação DCdo sistema retificador 3U BTS Telecom
Tensão de saída:-43 V a -58 VCC (classificação -53,5 VCC)
Capacidade máxima:18 kW (6 módulos retificadores de 3 kW, redundância N+1)
Disjuntor de bateria:1x250A
Disjuntores de cargado sistema retificador 3U BTS Telecom
LLVD:1 x <125A/1PN (reservado)
BLVD:6 x ≤63A/1PN + 2 x ≤125A/1PN (reservado)

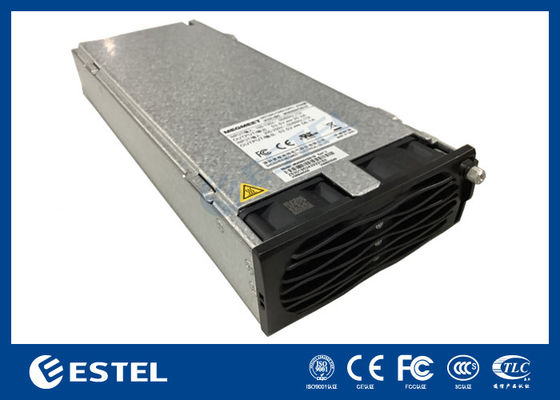

Módulo Retificadordo sistema retificador 3U BTS Telecom
Tensão de entrada:85 VCA ~ 300 VCA (classificação 220 VCA)
Eficiência:>96%
Potência nominal:3000 W (176 ~ 300 VCA)
Modo de resfriamento:Resfriamento forçado
Fator de potência:≥0,99
DTH:≤5%
Saída CC:-43 ~ -58VDC (classificação -53,5VDC), máximo 55A
| Tipo | ET48300-M5E63 | |||
| Sistema | Dimensão | 482,6(L)*350,0(D)*3U(A) | ||
| Peso | ≤15kg (sem retificadores) | |||
| Modo de resfriamento | Resfriamento natural | |||
| Modo de instalação | Instalado em rack de 19 polegadas ou dentro do gabinete | |||
| Modo de cabeamento | Entrada superior e saída superior | |||
| Modo de manutenção | Manutenção frontal, mudança de nível do módulo de suporte | |||
| Nível de proteção | IP20 | |||
| AC Distribuição |
Modo de entrada | 380VAC, compatível com monofásico e trifásico | ||
| Frequência de entrada | 45~65Hz, valor nominal: 50Hz/60Hz | |||
| CC Distribuição |
Tensão de saída | -43~-58VDC, valor nominal: -53,5VDC | ||
| Capacidade máxima | 18kW (6*3kw, redundância N+1) | |||
| Disjuntores de bateria | 1*250A | |||
| Disjuntores de carga |
LLVD: 1*<125A/1PN (reservado) BLVD: 6*≤63A/1PN+2*≤125A/1PN(reservado) |
|||
| Retificador | Tensão de entrada | 85 VCA ~ 300 VCA, classificação 220 VCA | ||
| Eficiência | >96% | |||
| Potência nominal | 3000 W (176 ~ 300 VCA) | |||
| Temperatura de trabalho | -40℃~+75℃(saída totalmente abaixo de 50℃) | |||
| Dimensão | 106,5 mm (L) × 286 mm (P) × 41,5 mm (1U / A) | |||
| Peso | ≤2kg | |||
| Modo de resfriamento | Resfriamento forçado | |||
| Fator de potência | ≥0,99 | |||
| THD | ≤5% | |||
| Saída CC | –43 ~ –58VDC, classificação –53,5VDC, máximo 55A | |||
| Controlador | Entrada de sinal | 3 AI (3 temperatura ambiente), 7 DI | ||
| Saída de alarme | 6 contato seco | |||
| Porta de comunicação | RS232/485,SNMP | |||
| Modo de exibição | LCD | |||
| Ambiente | Operando temperatura |
-40°C ~ +65°C (saída total abaixo de 50°C) | ||
| Temperatura de armazenamento | -40℃~+70℃ | |||
| Umidade operacional | 5%~95%(sem condensação) | |||
| Altitude | 0 ~ 3000 m (se a altitude estiver na faixa de 2.000 m a 3.000 m, o valor máximo de operação a temperatura diminui em 1 ℃ à medida que a altitude aumenta em 200 m.) |
|||
Estrutura do Sistema Retificador 3U BTS Telecom
-
