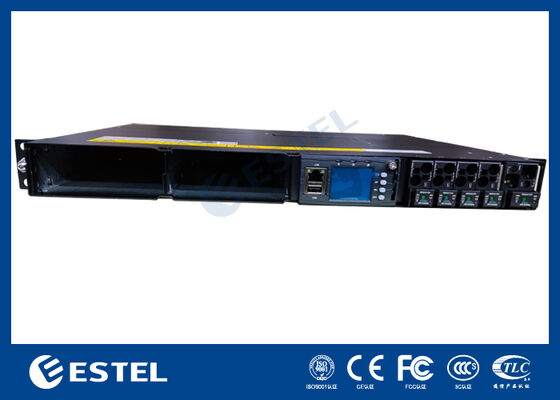

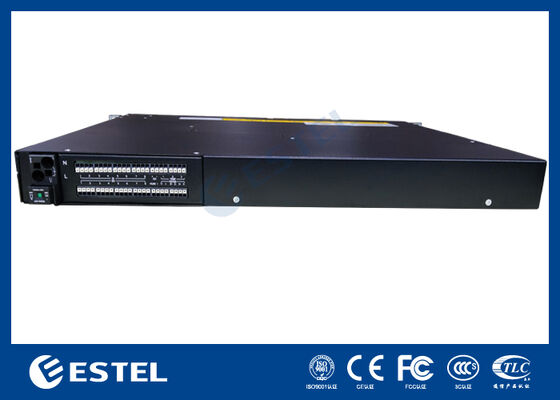

Sistema Retificador de Telecomunicações para Telecomunicações com Gerenciamento e Controle Remotos

Visão Geral do Produto

O sistema de energia DC ET4860-M3J21 fornece uma solução de energia DC resiliente e de alta capacidade, projetada especificamente para infraestrutura de telecomunicações, operações de data center e aplicações industriais que exigem distribuição de energia DC confiável. Ele aceita entrada monofásica de 220VAC e fornece uma saída DC estável ajustável entre –43VDC a –58VDC, com um ponto de operação nominal de –53,5VDC. Oferecendo uma capacidade máxima de saída de 6kW, este sistema suporta de forma confiável instalações de alta demanda, ao mesmo tempo em que atinge uma eficiência de conversão de energia superior a 96%.

Apresentando um design modular e redundante, o sistema suporta até 2*3000W módulos retificadores configurados para redundância N+1, com cada módulo compacto pesando menos de 2 kg. Os retificadores utilizam resfriamento por ar forçado, atingem um fator de potência próximo da unidade (≥0,99) e mantêm baixa distorção harmônica total (THDi ≤5%) para uma conversão de energia eficiente e limpa. Com manutenção de acesso frontal, cabeamento no painel superior e proteção IP20, o chassi montável em rack de 6U enfatiza a segurança operacional, facilidade de serviço e integração direta em gabinetes padrão de 19 polegadas.

Sistema

• Dimensão: 482,0(L) × 350,0(P) × 1U(A)

• Peso: ≤10kg (sem retificadores)

• Modo de resfriamento: Resfriamento natural

• Modo de instalação: Instalado em rack de 19 polegadas ou dentro do gabinete

• Modo de cabeamento: Entrada superior e saída superior

• Modo de manutenção: Manutenção frontal, suporte a troca de nível de módulo

• Nível de proteção: IP20

Distribuição AC

• Modo de entrada: 220VAC monofásico, 63A/1PN

• Frequência de entrada: 45–66Hz, valor nominal: 50Hz/60Hz

Distribuição DC

• Tensão de saída: –43 ~ –58VDC, valor nominal: –53,5VDC

• Capacidade máxima: 6kW (2*3kW, redundância N+1)

• Disjuntores de bateria: 1*100A/1PN

• Disjuntores de carga: BLVD: 2*32A/1PN+2*63A/1PN

Retificador

• Tensão de entrada: 85VAC ~ 300VAC, nominal 220VAC

• Eficiência: >96%

• Potência nominal: 3000W (176–300VAC)

• Temperatura de trabalho: –40℃ ~ +75℃ (saída total abaixo de 50℃)

• Dimensão: 106,5mm(L) × 286mm(P) × 41,5mm(A) (1U/A)

• Peso: ≤2kg

• Modo de resfriamento: Resfriamento forçado

• Fator de potência: ≥0,99

• THD: ≤5%

• Saída DC: –43 ~ –58VDC, nominal –53,5VDC, máximo 55A

Controlador

• Modelo: MC2900

• Entrada de sinal: 4 AI (3 temperatura ambiente, 1 umidade), 8 DI

• Saída de alarme: 8 contato seco

• Porta de comunicação: RS232/485, SNMP

• Modo de exibição: LCD

Ambiente

• Temperatura de operação: –40℃ ~ +65℃ (saída total abaixo de 50℃)

• Temperatura de armazenamento: –40℃ ~ +70℃

• Umidade de operação: 5% ~ 95% (sem condensação)

• Altitude: 0 ~ 3000m (Se a altitude estiver na faixa de 2000m a 3000m, a temperatura máxima de operação diminui em 1℃ à medida que a altitude aumenta em 200m.)
