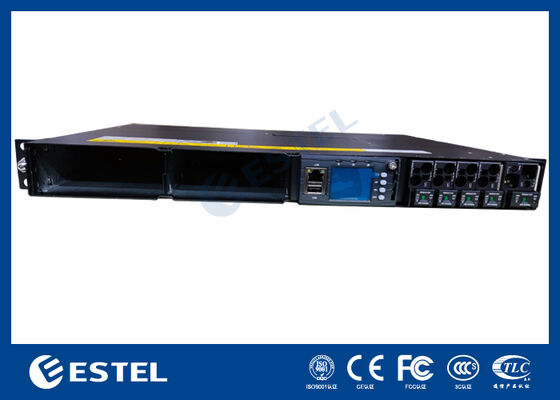

Sistema de alimentação de corrente contínua integrado montado em rack 1U com unidade de monitorização de duas ranhuras de rectificador RS485 ou interface LAN
Detalhes do produto
Sistema de alimentação de corrente contínua 1U montado num rack
,Sistema de alimentação de duas ranhuras de retificador
,Sistema de alimentação de interface LAN RS485
Sistema de alimentação de corrente contínua integrado montado em rack 1U com unidade de monitorização de ranhuras de duplo retificador RS485 ou interface LAN
Descrição geral1U Sistema de alimentação de corrente contínua integrado montado em rack
Isto...Sistema de alimentação de corrente contínua integrado de 1U montado num rackconcebido para aplicações que exijam uma distribuição de energia compacta, de elevada eficiência e monitorizada remotamente.interface de monitorização, e sinal IO em um chassi.
A unidade é ideal para estações base de telecomunicações, centros de dados em pequena escala e gabinetes de energia distribuída..
Características para1U Sistema de alimentação de corrente contínua integrado montado em rack
1U Design compacto
Acomoda-se a estantes normais de 19 polegadas, com apenas 1U de altura, perfeito para instalações de espaço limitado.
Rectificadores de troca a quente duplos
Acomoda dois módulos de retificador (um instalado na foto), suportando redundância ou expansão de carga.
Painel de monitorização integrado
Display LED montado na frente com botões para o estado do sistema, a tensão/corrente e a configuração local.
Comunicação multiprotocolo
Equipados comLAN (Ethernet)eRS485Portos, com suporte a SNMP ou Modbus para integração com NMS/BMS.
Conexões de saída múltiplas

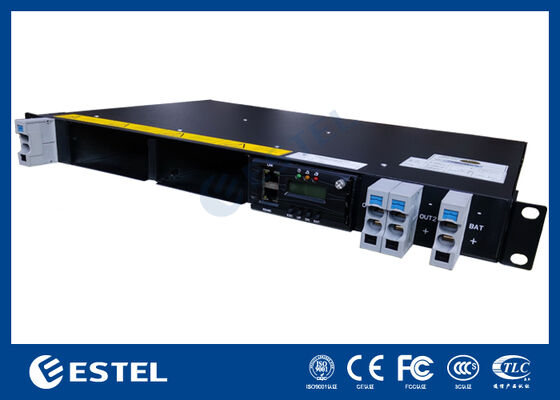

Lado da frenteterminais de saída de corrente contínua de alta potência(p. ex., OUT1+, OUT1??) com conectores de tipo ficheiro para ligação de carga fiável.
Bloco de terminais IO abrangente

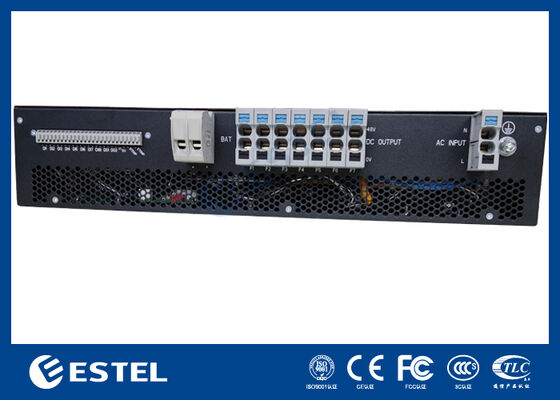

Bloco terminal traseiro com:DI/DO,Sensor de temperatura,tensão da bateria, eSPD (dispositivo de protecção contra sobretensões)pontos de monitorização.
Etiquetas de aterragem e segurança
Os símbolos claros de alta tensão e de ligação à terra garantem a conformidade da segurança e a facilidade de manutenção em campo.
Vantagens do produto para o sistema integrado de alimentação de corrente contínua montado em rack de 1U
Altamente integrado
Combina conversão de energia, controlo, monitorização e protecção numa única unidade.
Monitorização remota e local
Pode ser acedido localmente via LCD ou remotamente através da interface RS485/LAN.
Manutenção e expansão fáceis
Os retificadores de ligação e as conexões frontais permitem uma instalação e uma solução de problemas rápidas.
Designação flexível
Adequado para armários montados em torres, recintos externos 5G ou sistemas UPS de micro data center.
Rentabilidade e modularidade
Escalavel com apenas um retificador no início, depois expandido para dois quando necessário.
Especificações técnicas para1U Sistema de alimentação de corrente contínua integrado montado em rack
|
Ponto |
Especificações |
|
Fator de forma |
1U, 19" montado em rack |
|
Furtas de rectificador |
2 (cambiável a quente, 1 preenchido na imagem) |
|
Tensão de saída |
-48VDC (nominal) |
|
Voltagem de entrada |
90 ̊290VAC (com base nas especificações do retificador) |
|
Terminais de saída de CC |
OUT1+ / OUT1?? de alta corrente (x2 conjuntos) |
|
Interface de monitorização |
LCD + botões (ESC, UP, DN, ENT) |
|
Portos de comunicação |
LAN (RJ45), RS485 |
|
Signalização IO |
DI/DO, temperatura, tensão da bateria, sinais SPD |
|
Refrigeração |
Convecção natural ou forçada (com base na configuração) |
|
Terreno |
Ponto de aterragem dianteiro + marcas de segurança |
|
Classificação de potência típica |
1.5 kW 3 kW (por fenda do retificador, dependendo do módulo) |
Cenários de aplicação
Estações de base de telecomunicações 5G/4G
Controle do sistema de reserva da bateria
Micro Data Centers
Nodos de borda da rede industrial
Armários inteligentes de controlo de tráfego
Abrigos de monitoramento remoto
Conclusão
Este sistema de alimentação de 1U DC oferece uma solução compacta mas poderosa para fornecimento de energia confiável -48VDC em ambientes industriais e de telecomunicações exigentes.,O sistema de distribuição de energia é uma solução preparada para o futuro para sistemas de energia distribuídos modernos.
-
