Painel de energia de telecomunicações 30kW Rectificador de energia e energia solar Sistema híbrido de energia de telecomunicações DC

Painel de energia de telecomunicações 30kW Rectificador de energia e energia solar Sistema de energia de telecomunicações híbrido DC

1. Visão geral do ESTEL Telecom Power System

O gabinete de energia híbrida de telecomunicações customizável da ESTEL consiste principalmente de gabinete externo, sistema de energia de telecomunicações, unidade de distribuição de energia, sistema de refrigeração e unidade de monitoramento ambiental.Este tipo de armário é personalizável, e as suas configurações são baseadas em diferentes necessidades de diferentes clientes.

• Armário exterior
• Sistema de energia de telecomunicações
• Unidade de distribuição de energia
• Sistema de arrefecimento
• Unidade de monitorização do ambiente
• Baterias
• Inversor
• E assim por diante

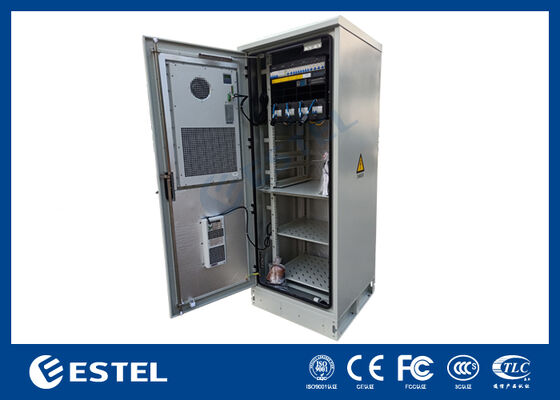

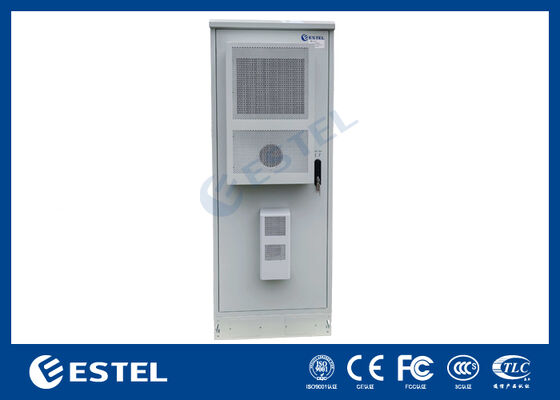

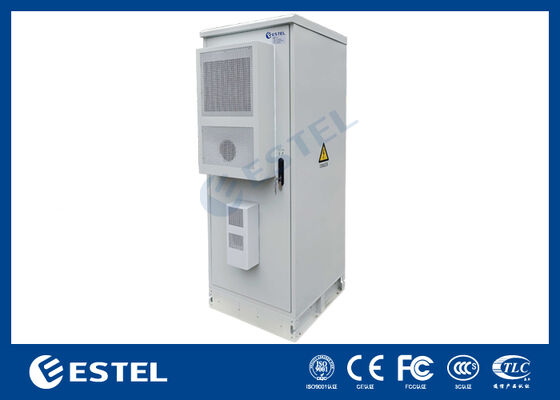

2. Características do gabinete exterior

• Modelo: ET7575200A-38U
• Dimensão: 750*750*2000mm
• Material: chapa de aço galvanizado
• Espaço: Dois compartimentos, compartimento superior para o sistema de energia de telecomunicações, compartimento inferior para baterias
• Porta: Uma porta de entrada
• Bloqueio de três pontos
• Ferradura: Ferraduras incorporadas
• Revestimento: Revestimento em pó de poliéster
• Cor: RAL7035
• Instalação: montado no chão

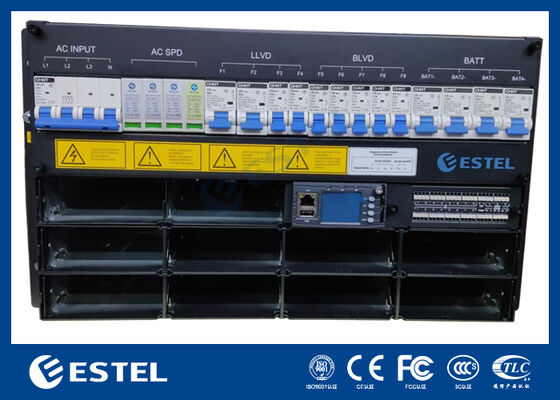

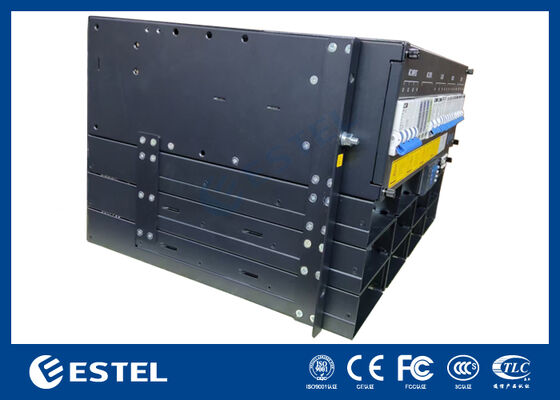

3Características do Sistema de Energia de Telecomunicações

• Recursos energéticos: Energia da rede e energia solar
• Capacidade do sistema de alimentação: máximo 30 kW (10 × 3 kW)
• Força de entrada: 220 VAC, monofásico
• Saída de corrente contínua: 48VDC
• Discos de carga: 63A, 32A, 16A, 10A (de acordo com as exigências do cliente)
• Bateria: Íon de lítio, ácido de chumbo
• Conectores de alimentação de manutenção

4Características do PDU

O PDU com tomadas de energia de diferentes padrões está disponível, com opções para diferentes classes de componentes SPD.

5Características do sistema de arrefecimento

A ESTEL fornece diferentes sistemas de arrefecimento com base nas características climáticas do país do cliente, nos dados de dissipação térmica do equipamento de TI e nas condições de alimentação do projecto do cliente.

• Ar condicionado de 110VAC, 220VAC, com capacidade de arrefecimento de 500W a 5000W
• Ar condicionado de -48VDC, com capacidade de arrefecimento de 300W a 3000W
• Cambio de calor de 220VAC e -48VDC, com capacidade de transferência de calor de 80W/K a 190W/K
• Combinação de aparelhos de ar condicionado de 220 VAC e -48 VDC, com capacidade de arrefecimento de 800 W a 5000 W

6Características da unidade de monitorização do ambiente

• Com módulo de comunicação sem fios 4G incorporado (opcional, não incluído na versão padrão)
• Suporte à transmissão Ethernet;
• Múltiplas portas de série RS-485, suporte à integração de protocolos inteligentes de várias marcas de fonte de energia, ar condicionado, bateria BMS, ect.
• Múltiplas portas de entrada e saída de valores de sinal AI/DI/DO
• Suporte a múltiplos sistemas de satélite: GPS, Beidou (opcional, não incluído na versão padrão)
• Todas as portas estão equipadas com proteção contra ondas de raio e EMI.
• Fornecimento de energia de -36VDC a -72VDC
• 1U montável em rack padrão
• Suporte de entrega e manutenção de um botão de um aplicativo de telefone móvel (opcional, não incluído na versão padrão)
• Suporte à entrega e manutenção locais, atualização de firmware local e atualização remotamente via rede
• Cumprir as especificações de vários operadores (China Mobile, etc.), empresas de torre, etc. para a plataforma de supervisão de campo e plataforma de energia da interface B
