Sistema de Alimentação DC para Telecomunicações Montado em Rack de 30kW, Sistema de Retificador Modular para Telecomunicações, >96% de Alta Eficiência

Visão Geral do Produto

O sistema de alimentação DC em rack de 30kW oferece uma solução de alimentação DC de alta capacidade e resiliente, projetada especificamente para infraestruturas de telecomunicações, operações de data centers e aplicações industriais que exigem distribuição de energia DC confiável. Ele aceita entrada monofásica de 220VAC e fornece uma saída DC estável ajustável entre –43VDC a –58VDC, com um ponto de operação nominal de –53,5VDC. Oferecendo uma capacidade máxima de saída de 30kW, este sistema suporta de forma confiável instalações de alta demanda, ao mesmo tempo em que atinge uma eficiência de conversão de energia superior a 96%.

Apresentando um design modular e redundante, o sistema suporta até dez módulos retificadores de 3000W configurados para redundância N+1, com cada módulo compacto pesando menos de 2kg. Os retificadores utilizam resfriamento a ar forçado, atingem um fator de potência próximo da unidade (≥0,99) e mantêm baixa distorção harmônica total (THDi ≤5%) para uma conversão de energia eficiente e limpa. Com manutenção de acesso frontal, cabeamento no painel superior e proteção de entrada IP20, o chassi montável em rack de 6U enfatiza a segurança operacional, facilidade de serviço e integração direta em gabinetes padrão de 19 polegadas.

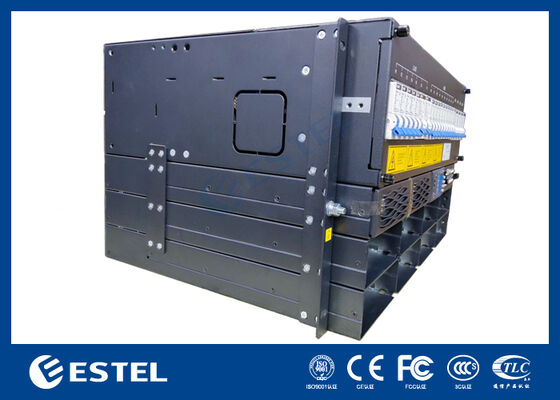

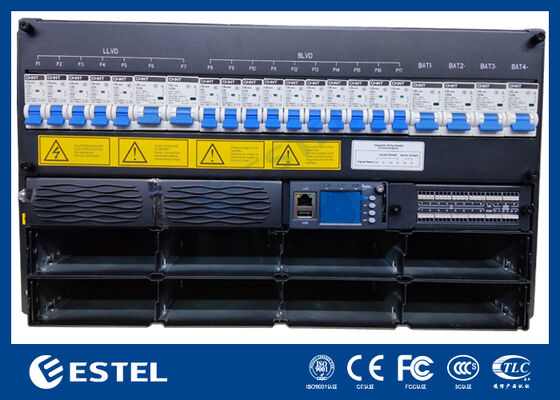

O painel de distribuição DC é equipado com quatro disjuntores de bateria monopolares de 125A e inclui as funcionalidades de Desconexão de Baixa Tensão de Carga (LLVD) e Desconexão de Baixa Tensão de Bateria (BLVD) para um gerenciamento de energia seguro e flexível. A inteligência do sistema é fornecida por um controlador dedicado com quatro entradas de sensor analógico, oito entradas de status digital e oito relés de alarme de contato seco configuráveis. O monitoramento e gerenciamento remotos são habilitados via interfaces RS232/485 e SNMP, enquanto um display LCD integrado permite a visualização e configuração do status local.

Projetado para funcionar em condições exigentes, o sistema opera em uma faixa de temperatura estendida de –40℃ a +65℃, tolera umidade relativa de 5% a 95% (sem condensação) e mantém o desempenho total em altitudes de até 3000 metros. Combinando uma arquitetura modular escalável com confiabilidade comprovada, este sistema de alimentação DC de 30kW se destaca como uma solução de energia robusta e escalável para infraestruturas críticas onde a disponibilidade de energia é fundamental.

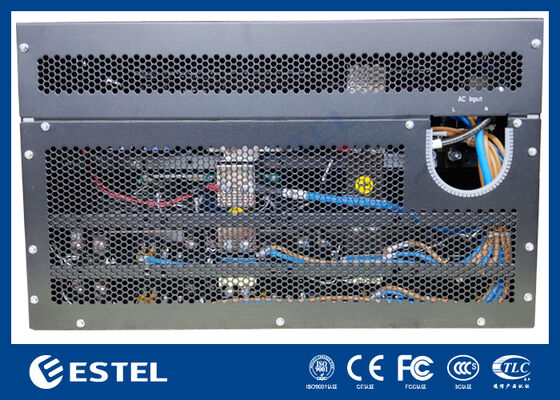

Sistema

• Dimensão: 482,0(L) × 350,0(P) × 6U(A)

• Peso: ≤30kg (sem retificadores)

• Modo de resfriamento: Resfriamento natural

• Modo de instalação: Instalado em rack de 19 polegadas ou dentro do gabinete

• Modo de cabeamento: Entrada superior e saída superior

• Modo de manutenção: Manutenção frontal, suporte a troca de módulos

• Nível de proteção: IP20

Distribuição AC

• Modo de entrada:Monofásico 220VAC

• Frequência de entrada: 45–66Hz, valor nominal: 50Hz/60Hz

• SPD AC: 20kA/40kA, 8/20μs

Distribuição DC

• Tensão de saída: –43 ~ –58VDC, valor nominal: –53,5VDC

• Capacidade máxima:30kW (10*3kw, redundância N+1)

• Disjuntores da bateria: 4*125A/1P

• Disjuntores de carga:

• LLVD1: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P;

• BLVD:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P

• SPD DC: 10kA/20kA, 8/20μs

Retificador

• Tensão de entrada:85VAC ~ 300VAC, nominal 220VAC

• Eficiência: >96%

• Potência nominal: 3000W (176–300VAC)

• Temperatura de trabalho: –40℃ ~ +75℃ (saída total abaixo de 50℃)

• Dimensão: 106,5mm(L) × 286mm(P) × 41,5mm(A) (1U/A)

• Peso: ≤2kg

• Modo de resfriamento: Resfriamento forçado

• Fator de potência: ≥0,99

• THD: ≤5%

• Saída DC: –43 ~ –58VDC, nominal –53,5VDC, máximo 55A

Controlador

• Entrada de sinal: 4 AI (3 temperatura ambiente, 1 umidade), 8 DI

• Saída de alarme: 8 contato seco

• Porta de comunicação: RS232/485, SNMP

• Modo de exibição: LCD

Ambiente

• Temperatura de operação: –40℃ ~ +65℃ (saída total abaixo de 50℃)

• Temperatura de armazenamento: –40℃ ~ +70℃

• Umidade de operação: 5% ~ 95% (sem condensação)

• Altitude: 0 ~ 3000m (Se a altitude estiver na faixa de 2000m a 3000m, a temperatura máxima de operação diminui em 1℃ a cada aumento de 200m na altitude.)
