Sistema de energia de telecomunicações IP65 Revestimento de energia exterior com retificadores de 12kW 200A
Detalhes do produto
Sistema de energia de telecomunicações externo IP65
,gabinete de energia de telecomunicações de 12kW
,sistema de energia de retificadores 200A
Gabinete de energia externa para sistema de energia de telecomunicações IP65 com retificadores de 12kW 200A
1. Introdução do gabinete de energia externa IP65 para sistema de energia de telecomunicações externas com retificadores de 12kW 200A

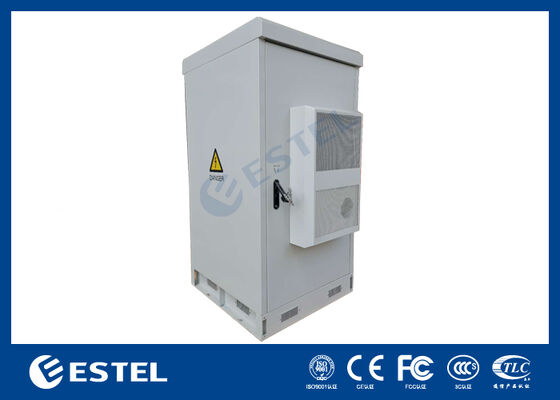

ET7575200A-38U-12kW/200A é um gabinete externo que pode fornecer fonte de alimentação estável para equipamentos de telecomunicações enquanto protege o equipamento do cliente contra danos e condições climáticas extremas, fornece fonte de alimentação CC estável e de alta qualidade para equipamentos de TI de telecomunicações. O gabinete é uma solução ideal para conexões físicas de equipamentos de telecomunicações externos que necessitam de fonte de alimentação CC.
2. Parâmetros do sistema de potência do retificador de 12kW
Os sistemas de energia de telecomunicações são produtos personalizados, a capacidade do retificador, a capacidade de energia solar, os disjuntores de entrada, os disjuntores LLVD e BLVD e as marcas de disjuntores são todos baseados nos requisitos do cliente.

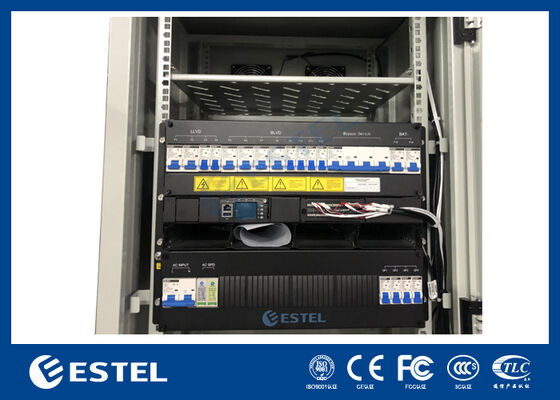

O sistema de energia para este gabinete de energia é um sistema de energia retificador puro de 12kW 200A. E seus parâmetros estão listados na tabela abaixo.
| Item | Parâmetro | |
| Físico |
Tamanho |
L × P × A = 482,6 mm × 350,6 mm × 8U (A) |
|
Peso |
≤ 42kg (Sem módulos) |
|
|
Instalação |
Montável em rack padrão de 19'' |
|
|
Roteamento de cabos |
De baixo para cima e de cima para fora |
|
|
Manutenção |
Manutenção frontal, hot-swap |
|
|
Grau IP |
IP20 | |
| Distribuição de energia CA |
Entrada |
Monofásico, 220 VCA |
|
MCB de entrada |
2× 125A/3P |
|
|
Freqüência |
45-65 Hz, valor nominal: 50 Hz/60 Hz |
|
|
AC SPD |
20kA/40kA, 8/20μs |
|
|
Saída CA |
/ | |
|
Alimentação CC Distribuição |
Saída |
-43VDC a -58VDC, saída nominal: -53,5VDC |
| Máx. Capacidade | Sistema Retificador 12kW (4× 3kW); | |
|
MCBs de bateria |
2× 125A/1P |
|
| Carregar MCBs |
LLVD: 2× 125A/1P, 2× 63A/1P |
|
|
BLVD: 4× 125A/1P, 4× 63A/1P |
||
|
DC SPD |
10kA/20kA, 8/20μs |
|
|
Retificador Módulo |
Tensão de entrada |
85VAC - 300VAC, Valor nominal: 220VAC |
|
Eficiência |
≥ 96% |
|
|
Potência de saída nominal |
3000W |
|
|
Temperatura de trabalho |
-40°C a +75°C (50°C @saída de carga total) |
|
|
Tamanho |
L × P × A = 106,5 mm × 286 mm × 41,5 mm (1U) |
|
|
Peso |
≤ 2,1kg |
|
|
Resfriamento |
Resfriamento por ar forçado |
|
|
Fator de Potência |
≥ 0,99 @220 VCA, 20% - 100% de carga |
|
|
Poder Monitoramento |
Entrada de sinal |
IA de 4 vias (3 sensores de temperatura da bateria, 1 sensor de temperatura ambiente); DI de 8 vias; |
|
Saída de alarme |
FAZER de 8 vias |
|
|
Portas de comunicação |
LAN, USB, RS485, SNMP |
|
|
Modo de exibição |
LCD | |

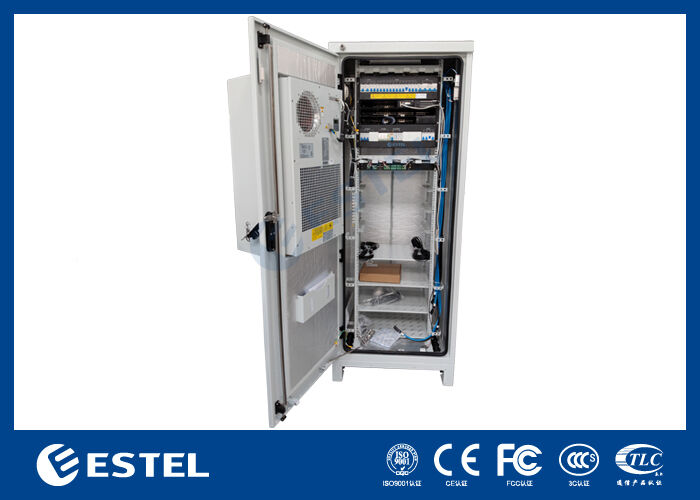

3. Parâmetros do gabinete de alimentação externa 38U IP65
1) Recursos do gabinete:
| Configuração | Item | Parâmetro Técnico |
| Gabinete | Modelo | ET7575200A-38U |
| Nível de proteção | IP55 | |
| Dimensão Externa | H750mm×W750mm×D2000mm (pode ser personalizado) | |
| Dimensão Interna | Trilho de 19 polegadas, 35U | |
| Material | Aço galvanizado, placa interna: 1,0 mm, placa externa: 1,2 mm, espessura da base: 2,0 mm, parede dupla | |
| Isolamento | PFE | |
| Revestimento | Revestimento em pó de poliéster | |
| Cor | RAL7035 | |
| Trancar | Sistema de travamento de três pontos | |
| Dobradiça | Dobradiça interna | |
| Opções de instalação | Montado no chão com acessórios de instalação | |
| Roteamento de cabos | Entrada e saída de cabos pela parte inferior do gabinete | |
| Manutenção | Uma porta da frente | |
| Resfriamento | Capacidade de refrigeração | 1500 W |
| Fonte de energia | 48 V CC | |
| PDU | Unidade de distribuição de energia | Plugue do Reino Unido de 6 vias 125A |
| sensores | Sensor de porta, sensor de água, sensor de temperatura e umidade, sensor de fumaça | |
| Outros | Iluminação | Lâmpada LED: 48VDC com interruptor |
| Ambiente | Temperatura de trabalho | -40℃ ~+55℃ (+Radiação Solar) |
| Temperatura de armazenamento | -40℃~+70℃ | |
| Umidade de trabalho | 5%~95%(Sem condensação) | |
| Altitude de trabalho | 0~4000 metros | |
2) Recursos de proteção:
- Proteção completa contra poeira, óleo e outros materiais não corrosivos
- Proteção completa contra contato com equipamentos fechados
- Proteção contra água, até água projetada por um bico contra o invólucro em qualquer direção
- Disponível em montagem na parede, independente, em calha e em poste telegráfico
- Serviços de serigrafia, anodização ou gravação estão disponíveis
4. Aplicações do sistema de energia externa IP65 para sistema de energia externa com retificadores 12kW 200A
O gabinete externo é amplamente utilizado em locais de telecomunicações móveis de operadoras de telecomunicações, pequenos abrigos externos, gabinetes de controle elétrico ferroviário, estações base de comunicação, estações externas de detecção de ar, gabinetes de controle solar, etc.
-
