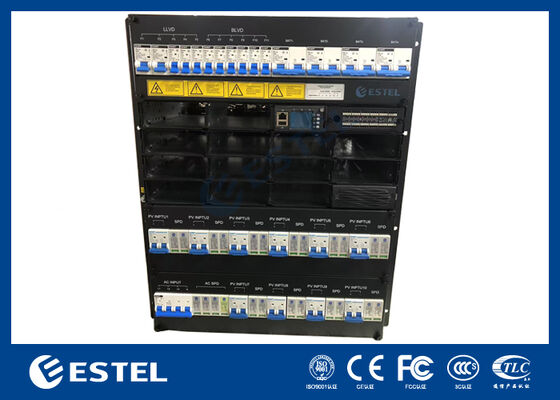

Núcleo de alimentação para centro de dados para alimentação de corrente contínua de até 1000 A
1. Visão geral
O núcleo de alimentação de 1000 A do ESTEL é um núcleo de alimentação de CC de alta capacidade especialmente concebido para aplicações em salas de telecomunicações e centros de dados,Converte a energia AC monofásica 220VAC ou a energia AC trifásica 380VAC em energia CC de alta qualidade para fornecer energia aos equipamentos de telecomunicações e TI.
2. Aplicações
- Fornecimento de energia para centros de telecomunicações
- Fornecimento de energia de telecomunicações para centros de dados
- Estação terrestre por satélite
- Fornecimento de energia para estações de microondas
3. Composições e características
Este núcleo de potência de 1000A consiste principalmente de controlador de potência inteligente, módulos rectificadores de alta qualidade, disjuntores e dispositivos SPD para potência de entrada AC e circuito de saída DC.

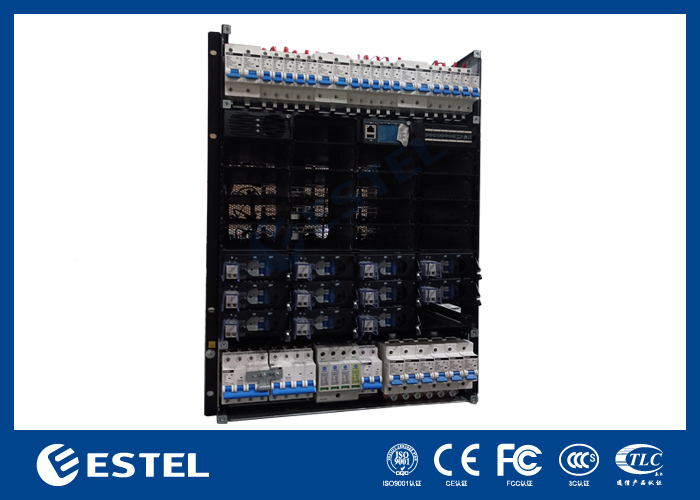

1) Subtracção do núcleo de alimentação ou gabinete do núcleo de alimentação:
O sistema Power Core de 1000A pode ser construído em um sub-rack montável com 19 racks ou em um armário com 19 racks.Fabrica-se como uma subestaca de montagem ou um gabinete, com todo o controlador de potência, slots de módulos de retificador, interruptores de distribuição de potência e SPD integrados no interior.
2) Controlador de potência inteligente:
Ele tem uma tela LCD para exibir as informações de operação do sistema de energia e configuração de parâmetros locais, não só suporta leitura e gravação de parâmetros, mas também suporta upload e download de parâmetros.Fornece função de monitorização e controle local através do navegador Web, e suporta SNMP para função de monitorização e controlo remoto.
| Contadores remotos |
Controle remoto |
Gestão da bateria |
Modo de poupança de energia |
Alarmes e eventos |
|
Voltagem e corrente AC
Tensão e corrente de corrente contínua
Corrente e temperatura da bateria
Temperatura ambiente
Voltagem e corrente do módulo retificador
|
Equalização e carga flutuante da bateria
Regulação de tensão dos módulos de retificador
Limitação da corrente dos módulos rectificadores
Controle de ligação/desligação dos módulos de retificação
Desligar carga
Desligar a bateria
|
Carga de impulso
Compensação da temperatura
Teste de bateria
Desconexão de baixa tensão
Desconexão a altas temperaturas
Previsão da capacidade da bateria
|
Rectificadores de elevada e/ou padrão eficiência
Gestão das misturas
Rectificadores ciclicos
Rectificadores em estado de inatividade
|
SPD, fusível de carga, descarga da bateria, desequilíbrio de corrente, desconexão de carga, falha de entrada AC do retificador, falha de comunicação do retificador,
etc.
|
| A lista acima não é exaustiva, para conhecer as funções completas, contacte-nos. |
3) Módulo rectificador:
Os módulos de retificador convertem a energia AC em energia DC de alta qualidade, são intercambiáveis a quente.faixa orçamentalO módulo interno é configurado com ventilador para arrefecimento por ar forçado.
| Ponto |
Parâmetro |
Ponto |
Parâmetro |
| Tensão de funcionamento |
85Vac a 290Vac
|
Voltagem de saída
|
42 V DC ~ 58 V DC, valor nominal é 53,5 V |
| Frequência |
45 Hz~66 Hz, valor nominal é 50 Hz/60 Hz |
Potência linear
desvalorização
|
3000W ((176V AC~290V AC)
3000W~1250W ((175V AC~85V AC)
|
|
Corrente de entrada
|
≤ 18A |
Voltagem regulada
precisão
|
≤ ± 0,6%V |
| Fator de potência |
≥ 0,99 ((220Vac@20%~100% de carga) |
Potência de espera |
≤ 4W |
| THD |
≤ 5% ((50%~100% de carga)
|
Duração do arranque
|
3 s ~ 8 s ((Modo de arranque instantâneo)
|
| Dimensões |
41.5mm(H) × 106,4mm(W) × 291mm(D)
|
Peso ((Sem
embalagem)
|
2 kg
|
| Acima está uma lista não exaustiva de características de um modelo, para conhecer as funções completas e mais módulos de retificador, entre em contato conosco. |
4) Interruptores de entrada AC e SPD:
São disponíveis diferentes marcas de disjuntores e todos os disjuntores são configurados com base nas características dos tipos e requisitos de potência de entrada do cliente.O ESTEL recomendará a configuração do SPD comumente utilizada, a exigência especial do cliente também é suportada.
5) Interruptores de saída de corrente contínua e SPD:
Os interruptores de saída de corrente contínua e a configuração SPD baseiam-se nas necessidades do cliente, precisará de informações sobre o total de equipamentos de consumo de energia e qual é a potência de cada equipamento de consumo,Deve poupar quantos interruptores para fins futuros, etc. Todos estes são negociáveis.
6) Outros:
Os disjuntores de bateria, os desvios, as tomadas de serviço, etc., podem ser incluídos no sistema de núcleo de energia com base nas necessidades do cliente.
4Como comprar
1)Cliente enviar uma consulta online
2) Estel ajuda e orienta o cliente a confirmar as suas necessidades técnicas
3) ESTEL elaborar solução técnica com preço para o cliente
4)Cliente confirma a cotação e a configuração (ajustar a solução, se necessário)
5)O cliente emite uma ordem de compra à ESTEL e faz o pagamento antecipado
6) A ESTEL faz a produção e envia imagens do produto acabado ao cliente
7) Cliente fazer o pagamento inicial, ESTEL produtos de embalagem e enviar confirmação ao cliente
8) Pronto para embarque (a ESTEL pode organizar o transporte marítimo e aéreo para todos os países a pedido do cliente)
