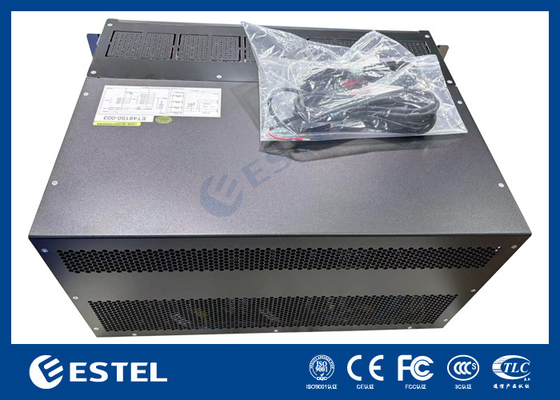

Sistema de alimentação em corrente contínua de alta capacidade de 3 ‰ 27 kW 7U montado em rack, retificadores modulares de 3000 W, entrada de CA larga, > 96% de eficiência

Visão geral do produto

O sistema de alimentação de CC montado em rack de 3 27 kW 7U é uma solução de alta capacidade projetada para redes de telecomunicações, centros de dados e instalações industriais que exigem uma fonte de DC confiável.Suporta entrada trifásica 380VAC e entrada monofásica 220VAC, com uma potência de saída estável de 43 a 58 VDC com um valor nominal de 53,5 VDC. Com uma potência máxima de 27 kW,Este sistema garante potência suficiente para aplicações em larga escala, mantendo a eficiência acima de 96%.

O sistema integra até nove módulos retificadores, cada um com uma potência nominal de 3000 W e um peso ≤ 2 kg. Estes módulos apresentam arrefecimento forçado, elevado fator de potência ≥ 0.99, e THD ≤5%, garantindo uma conversão de energia CC limpa e estável.e facilidade de integração em racks de 19 polegadas.

A distribuição de corrente contínua inclui seis interruptores de bateria de 125 A e quatro interruptores de carga de 63 A, proporcionando uma gestão de carga flexível e segura.6 alarmes de contacto secoO monitoramento local é habilitado através de um ecrã LCD.

Construída para ambientes desafiadores, a unidade opera a partir de 40 ° C a + 65 ° C, suporta 5-95% de umidade não condensante e mantém uma operação estável em altitudes de até 3000 m.Com a sua arquitetura modular e desempenho robusto, o sistema de alimentação de corrente contínua de 7U de 3 ‰ 27 kW é uma escolha ideal para infraestruturas críticas que exigem soluções energéticas escaláveis e fiáveis.

Sistema

• Dimensões: 482,0 ((W) × 350,0 ((D) × 7U ((H)

• Peso: ≤ 30 kg (sem rectificadores)

• Modo de arrefecimento: arrefecimento natural

• Modo de instalação: Instalado num rack de 19 polegadas ou no interior do armário

• Modo de cablagem: entrada superior e saída superior

• Modo de manutenção: manutenção frontal, alteração do grau do módulo de apoio

• Nível de proteção: IP20

Distribuição AC

• Modo de entrada: 380VAC trifásico ou 220VAC monofásico

• Capacidade de entrada: 1×63A/3P

• Frequência de entrada: 4566Hz, valor nominal: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

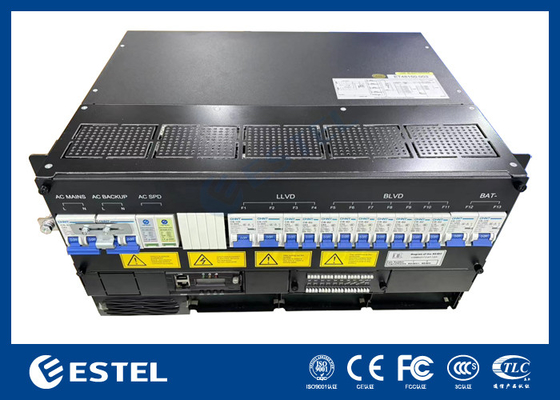

Distribuição de CC

• Voltagem de saída: 43 ~ 58 VDC, valor nominal: 53,5 VDC

• Capacidade máxima: 27kW (3kW × 9)

• Dispositivos de desligamento de baterias: 6×125A/1P

• Dispositivos de travagem: LLVD: Nenhum; BLVD: 4×63A/1P

• SPD CC: 10kA, 8/20μs

Rectificador

• Voltagem de entrada: 85VAC ~ 300VAC, 220VAC nominal

• Eficiência: > 96%

• Potência nominal: 3000 W (176 ∼ 300 VAC)

• Temperatura de funcionamento: 40 °C ~ + 75 °C (potência total inferior a 50 °C)

• Dimensões: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((H) (1U/H)

• Peso: ≤ 2 kg

• Modo de arrefecimento: arrefecimento forçado

• Fator de potência: ≥ 0.99

• THD: ≤ 5%

• Saída de corrente contínua: ¥43 ~ ¥58VDC, nominal ¥53,5VDC, máximo 55A

Controlador

• Entrada de sinal: 4 AI (3 temperatura da bateria, 1 temperatura ambiente), 7 DI

• Saída de alarme: 6 contatos secos

• Porta de comunicação: RS232/485, SNMP

• Modo de exibição: LCD

Meio Ambiente

• Temperatura de operação: ¥40°C ~ +65°C (potência total inferior a 50°C)

• Temperatura de armazenagem: 40°C ~ + 70°C

• Humidade de funcionamento: 5% ~ 95% (não condensante)

• Altitude: 0 ~ 3000 m (Se a altitude estiver na faixa de 2000 m a 3000 m, a temperatura máxima de funcionamento diminui em 1 °C à medida que a altitude aumenta em 200 m.)
