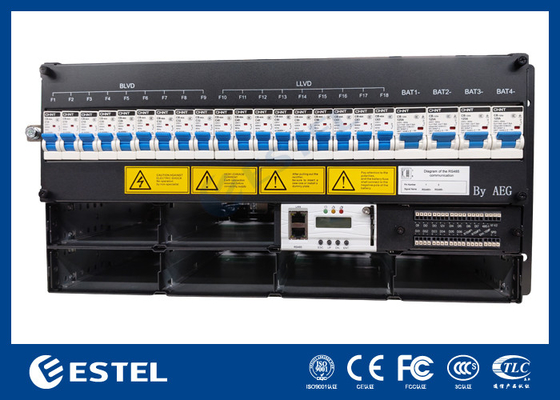

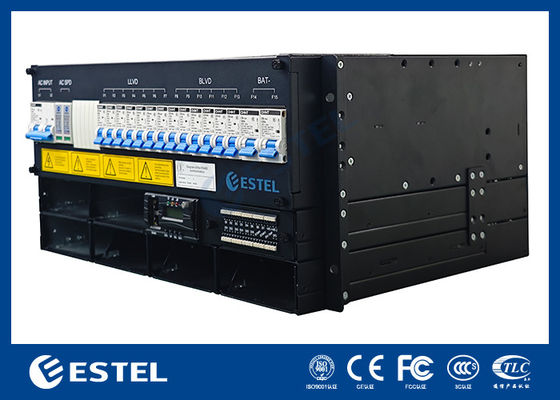

Solução de alimentação de corrente contínua compacta de 3 ′′ 9kW 6U, alta eficiência > 96%, retificadores modulares de 3000W, entrada de CA flexível

Visão geral do produto

A solução de alimentação de corrente contínua montada em rack de 3 9 kW 6U foi projetada para fornecer energia confiável e eficiente para telecomunicações, infraestrutura de TI e locais industriais.Suporte para entrada trifásica 380VAC e entrada monofásica 220VAC, fornece uma saída regulada de 43 a 58 VDC com uma potência nominal de 53,5 VDC, tornando-o adequado para fornecimento estável de corrente contínua em redes críticas.

Este sistema atinge uma potência de saída máxima de 9 kW através de três módulos de retificador trocáveis a quente, cada um com 3000W e com um peso inferior a 2 kg. Com arrefecimento por ar forçado, fator de potência elevado ≥ 0.99, e distorção harmónica total ≤ 5%, os retificadores garantem um desempenho estável e uma conversão de potência de alta qualidade, mesmo sob cargas exigentes.

Equipado com dois interruptores de bateria de 125 A e múltiplos interruptores de carga BLVD, o sistema oferece distribuição de CC flexível e segurança aprimorada.Seu controlador integra monitoramento de temperatura (bateria e ambiente)O sistema permite a utilização de um sistema de alarme de contacto seco, com entrada digital e alarmes de contacto seco, enquanto as portas de comunicação (RS232/485, SNMP) permitem a supervisão remota.

Projetado para durabilidade, o subreto funciona a partir de 40°C a +65°C, tolera 5-95% de umidade não condensante e mantém um desempenho confiável até 3000m de altitude.Manutenção do acesso frontal, e proteção IP20 tornam-na uma escolha prática para os operadores que buscam eficiência, escalabilidade e facilidade de implantação em aplicações de missão crítica.

Sistema

• Dimensões: 482,0 ((W) × 350,0 ((D) × 6U ((H)

• Peso: ≤ 25 kg (sem rectificadores)

• Modo de arrefecimento: arrefecimento natural

• Modo de instalação: Instalado num rack de 19 polegadas ou no interior do armário

• Modo de cablagem: entrada superior e saída superior

• Modo de manutenção: manutenção frontal, alteração do grau do módulo de apoio

• Nível de proteção: IP20

Distribuição AC

• Modo de entrada: 380VAC trifásico ou 220VAC monofásico

• Capacidade de entrada: 1×63A/3P

• Frequência de entrada: 4566Hz, valor nominal: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Distribuição de CC

• Voltagem de saída: 43 ~ 58 VDC, valor nominal: 53,5 VDC

• Capacidade máxima: 9kW (3kW × 3)

• Parâmetros de bateria: 2×125A/1P

• Dispositivos de travagem: LLVD: Nenhum; BLVD: 3×63A/1P, 3×40A/1P, 1×25A/1P

• SPD CC: 10kA, 8/20μs

Rectificador

• Voltagem de entrada: 85VAC ~ 300VAC, 220VAC nominal

• Eficiência: > 96%

• Potência nominal: 3000 W (176 ∼ 300 VAC)

• Temperatura de funcionamento: 40 °C ~ + 75 °C (potência total inferior a 50 °C)

• Dimensões: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((H) (1U/H)

• Peso: ≤ 2 kg

• Modo de arrefecimento: arrefecimento forçado

• Fator de potência: ≥ 0.99

• THD: ≤ 5%

• Saída de corrente contínua: ¥43 ~ ¥58VDC, nominal ¥53,5VDC, máximo 55A

Controlador

• Entrada de sinal: 4 AI (3 temperatura da bateria, 1 temperatura ambiente), 7 DI

• Saída de alarme: 6 contatos secos

• Porta de comunicação: RS232/485, SNMP

• Modo de exibição: LCD

Meio Ambiente

• Temperatura de operação: ¥40°C ~ +65°C (potência total inferior a 50°C)

• Temperatura de armazenagem: 40°C ~ + 70°C

• Humidade de funcionamento: 5% ~ 95% (não condensante)

• Altitude: 0 ~ 3000 m (Se a altitude estiver na faixa de 2000 m a 3000 m, a temperatura máxima de funcionamento diminui em 1 °C à medida que a altitude aumenta em 200 m.)
