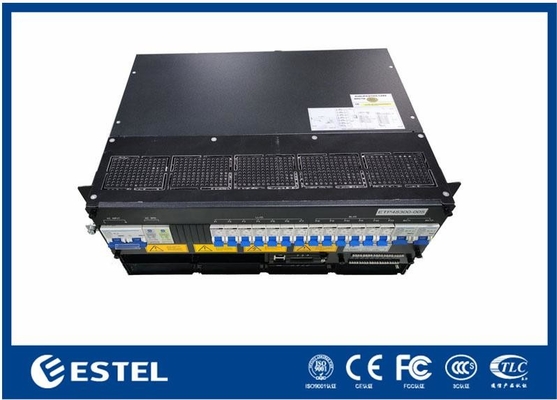

Sistema de alimentação de corrente contínua de 3 ‰ 18 kW Subtrack 6U, entrada 380VAC/220VAC, saída ‰ 43 a ‰ 58VDC, eficiência > 96%, ≤ 2 kg Módulos retificadores

Visão geral do produto

O Subrack 6U do Sistema de Energia CC de 3 ¢ 18 kW é uma solução de energia confiável e escalável projetada para aplicações de telecomunicações, TI e industriais.Suporta entrada trifásica 380VAC e entrada monofásica 220VAC, que fornece uma saída estável de 43 a 58 VDC com um valor nominal de 53,5 VDC. Com uma capacidade máxima do sistema de 18 kW e uma eficiência superior a 96%, garante um alto desempenho, poupança de energia,e operação consistente.

O sistema adota uma arquitetura modular com até seis módulos retificadores, cada um com 3000W e com um peso inferior a 2 kg. Os módulos apresentam arrefecimento forçado, fator de potência ≥ 0.99, e THD ≤ 5%, proporcionando uma saída de corrente contínua limpa e eficiente.enquanto a protecção IP20 garante segurança e durabilidade.

Equipado com quatro disjuntores de bateria (4×125A/1P) e dois disjuntores de carga (2×63A/1P), o sistema fornece uma distribuição segura de CC.7 entradas digitaisO monitoramento é habilitado via RS232/485 e SNMP, com uma interface LCD para uma operação fácil de usar.

Construída para ambientes adversos, a unidade opera a partir de 40 ° C a + 65 ° C (carga total abaixo de 50 ° C), suporta umidade de 5 95% sem condensação e suporta a instalação em altitudes de até 3000 m.Seu design compacto de 6U e compatibilidade com racks de 19 polegadas tornam-no uma escolha ideal para aplicações críticas de alimentação que exigem alta eficiência, escalabilidade e confiabilidade.

3-18kW 6U Subrack

Sistema

• Dimensões: 482,0 ((W) × 350,0 ((D) × 6U ((H)

• Peso: ≤ 25 kg (sem rectificadores)

• Modo de arrefecimento: arrefecimento natural

• Modo de instalação: Instalado num rack de 19 polegadas ou no interior do armário

• Modo de cablagem: entrada superior e saída superior

• Modo de manutenção: manutenção frontal, alteração do grau do módulo de apoio

• Nível de proteção: IP20

Distribuição AC

• Modo de entrada: 380VAC trifásico ou 220VAC monofásico

• Capacidade de entrada: 1×63A/3P

• Frequência de entrada: 4566Hz, valor nominal: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Distribuição de CC

• Voltagem de saída: 43 ~ 58 VDC, valor nominal: 53,5 VDC

• Capacidade máxima: 18 kW (3kW × 6)

• Dispositivos de separação de baterias: 4×125A/1P

• Dispositivos de travagem: LLVD: Nenhum; BLVD: 2×63A/1P

• SPD CC: 10kA, 8/20μs

Rectificador

• Voltagem de entrada: 85VAC ~ 300VAC, 220VAC nominal

• Eficiência: > 96%

• Potência nominal: 3000 W (176 ∼ 300 VAC)

• Temperatura de funcionamento: 40 °C ~ + 75 °C (potência total inferior a 50 °C)

• Dimensões: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((H) (1U/H)

• Peso: ≤ 2 kg

• Modo de arrefecimento: arrefecimento forçado

• Fator de potência: ≥ 0.99

• THD: ≤ 5%

• Saída de corrente contínua: ¥43 ~ ¥58VDC, nominal ¥53,5VDC, máximo 55A

Controlador

• Entrada de sinal: 4 AI (3 temperatura da bateria, 1 temperatura ambiente), 7 DI

• Saída de alarme: 6 contatos secos

• Porta de comunicação: RS232/485, SNMP

• Modo de exibição: LCD

Meio Ambiente

• Temperatura de operação: ¥40°C ~ +65°C (potência total inferior a 50°C)

• Temperatura de armazenagem: 40°C ~ + 70°C

• Humidade de funcionamento: 5% ~ 95% (não condensante)

• Altitude: 0 ~ 3000 m (Se a altitude estiver na faixa de 2000 m a 3000 m, a temperatura máxima de funcionamento diminui em 1 °C à medida que a altitude aumenta em 200 m.)
