Fonte de alimentação para sub-rack 19U 3000W 48V Entrada AC 220V Sistema de energia para telecomunicações
Detalhes do produto
Fonte de alimentação para telecomunicações 19U 3000W
,Sistema de energia para telecomunicações 48V AC 220V
,Fonte de alimentação para sub-rack com garantia
Sistema de Fontes de Alimentação Industrial Multiuso
- Descrição da Configuração do Sistema IPUM36K-A5D1219

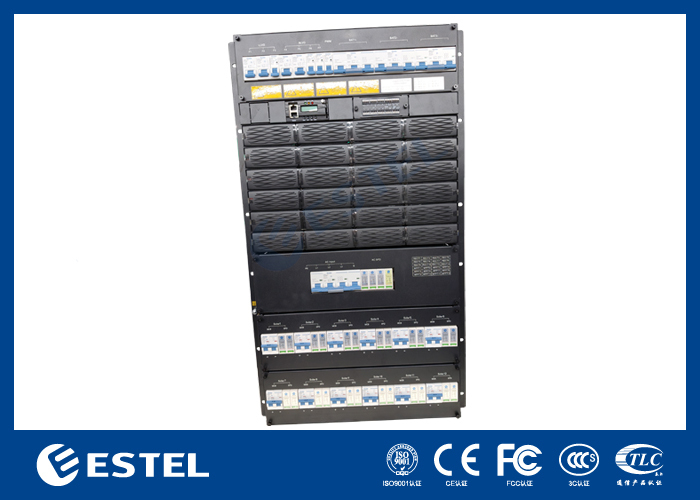

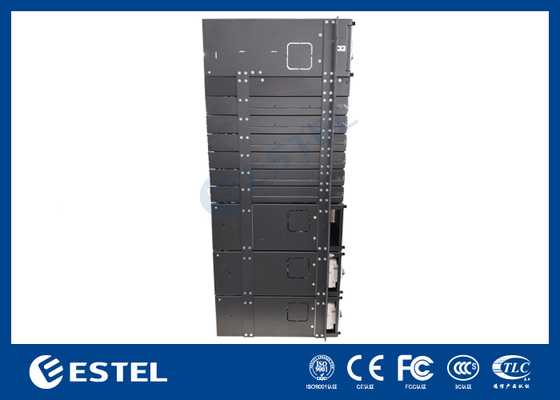

IPUM36K-A5D1219 fonte de alimentação de sub-rack, design compacto de 19U de altura para atender
as necessidades de aplicações críticas de transmissão de fibra e micro-ondas, acesso
dispositivo, interruptor. A potência máxima do sistema é de 3000KW, com AC/bateria/carga
MCBs. Os cabos são de acesso frontal com MCB e barra de barramento.
- Largura padrão de 19 polegadas, que tem a vantagem de amplo uso
- Design compacto de 19U de altura, o espaço e o custo de instalação podem ser economizados
- Operação frontal e acesso a cabos, manutenção bonita e segura
- Gerenciamento perfeito da bateria, prolonga a vida útil da bateria e fornece
- várias portas de comunicação, RS485, porta de internet, contatos secos, etc., o que permite rede flexível e monitoramento remoto
- Retificador e controlador são conectáveis a quente, manutenção on-line fácil e rápida
- Ampla faixa de tensão de entrada (85-300Vac), a rede elétrica é adaptável
IPUM36K-A5D1219 consiste em unidade de distribuição, módulo retificador, módulo de conversão, módulo de monitoramento. A configuração é opcional, conforme tabela abaixo:
| Configuração | Módulo retificador | Observação |
| Padrão | GB 4943 | Para detalhes, consulte as especificações dos módulos |
| Padrão | IEC/EN 62368-1 | |
| Padrão | EN 55032 Classe A, GR1089 Edição 4, R3-10, R3-11, R3-12 Classe B certificado pela América do Norte | |
| Padrão | EN300386, CLASSA |
Construção IPUM36K-A5D1219
IPUM36K-A5D1219 consiste em dois módulos:
Módulo retificador (MR483000HG2B)
Módulo fotovoltaico
Disjuntores de bateria: 3*125A/3P+4*M8 parafuso (BAT-),
Disjuntores de carga
Detalhes rápidos:
| Local de Origem: Shenzhen, China (Continente) | Tensão de Entrada: AC220V ou DC48V |
| Marca: ESTEL | Tensão de Saída: AC220V ou DC48V |
| Número do Modelo:IPUM36K-A5D1219 | Potência de Saída do Módulo Retificador: 3000KW |
| Nome do Produto: Fontes de Alimentação Industrial | Frequência de Entrada 47Hz～63Hz |
| Certificação: ISO9001, CE, 3C, FCC, TLC | Corrente Máxima de Saída do Módulo Retificador: 50A |
| Aplicação: Equipamentos Industriais | Fator de Potência: ≥0.99 |
Condições de Pagamento e Envio:
| Quantidade Mínima de Encomenda: | 1 conjunto |
| Preço: | negociação |
| Condições de Pagamento: | L/C, D/A, D/P, T/T, Western Union |
| Capacidade de Fornecimento: | 20.000 conjuntos por mês |
| Tempo de Entrega: | 7-10 dias úteis |
| Detalhes da Embalagem: | caixa de papelão/caixa de madeira |
Dois métodos de operação:
(1) Entrada AC: Inicie o módulo retificador após a alimentação AC, saídas -48Vdc, ao mesmo tempo carregue a bateria e alimente o módulo de conversão, o módulo de conversão saídas 220Vac.
Em condições normais, os parâmetros do módulo retificador e da unidade de distribuição estão todos sob o controle do módulo de monitoramento, operando de acordo com os parâmetros predefinidos ou comandos do usuário. Se houver falha na rede AC, a bateria alimentará o sistema e continuará a emitir - 48 VDC e 220 vac, com a descarga da bateria, a tensão da bateria começa a diminuir, quando a tensão estiver abaixo de 43,2 V + / - 0,5 V, o módulo de monitoramento envia o sinal de subtensão da bateria e fecha a saída de carga diretamente, então o sistema de energia parará de funcionar. Quando a rede AC externa se recuperar, o sistema funcionará normalmente novamente. (Todos os dados de monitoramento acima são valores padrão do sistema e podem ser redefinidos pelo usuário)
(2) Entrada -48V: Sem corrente AC ou sem AC conectado, acesse a energia externa -48V à porta de carga -48V, inicie o módulo de monitoramento e conversão, saída 220Vac.
A função de compensação de temperatura está ativada por padrão, que pode ser ativada ou proibida por comando do usuário, se necessário. Temperatura de operação ≥55℃, a potência de saída da fonte de alimentação será reduzida linearmente (@65℃, a potência de saída será de 1300W).
Especificações
Dimensão do Módulo Retificador conforme abaixo:
| Classificação de isolamento | ||
| parâmetro | Padrão | Observação |
| Resistência de isolamento (entrada AC) | Entrada-Saída: 3500Vdc/10mA//1min |
Sem flashover ou avaria. Remova o tubo de descarga/dispositivo de proteção contra surtos antes do teste, sem módulo retificador ou módulo de monitoramento. Saída com 2 rotas de terminal de baixa tensão, alta tensão com função de bypass AC, não deve ser testado. |
| Entrada-gabinete: 3500Vdc/10mA//1min | ||
| Saída-gabinete: 750Vdc/10mA//1min | ||
| Resistência de isolamento (entrada DC) | Entrada-Saída: 750Vdc/10mA//1min | |
| Entrada-gabinete: 750Vdc/10mA//1min | ||
| Saída-gabinete: 750Vdc/10mA//1min | ||
| Corrente de fuga | ≤3.5mA | Entrada 280Vac, saída com carga total |
| Resistência de isolamento | @ Atmosfera normal, umidade relativa de 90%, tensão de teste de DC 500V, a resistência de isolamento de entrada-saída, entrada-terra, saída-terra não deve ser inferior a 10MΩ. Saída com 2 rotas de terminal de baixa tensão, alta tensão com função de bypass AC, não deve ser testado. | |
| Ambiente | |||||
| Parâmetro | Mín. | Típ. | Máx. | Unidade | Observação |
| Faixa de temperatura de operação | -5 | 25 | +55 | °C | |
| Temperatura de armazenamento | -40 | +70 | °C | ||
| Umidade relativa | 5 | 95 | % | Operação de longo prazo, sem condensação | |
| Pressão atmosférica | 70 | 106 | KPa | ||
| Altitude | 0 | 3000 | m | ||
| Resfriamento | Resfriamento forçado, entrada frontal e saída traseira; o ventilador está localizado no painel frontal, com velocidade controlada por temperatura. | ||||
| Nível de prova d'água e poeira |
A fonte de alimentação deve funcionar corretamente nas seguintes condições: Densidade de diâmetro de poeira acima de 55µm≤3*104 grânulos/m3. O grânulo de poeira é não condutivo, não eletromagnético, não corrosivo, sem função à prova d'água. |
||||
Aplicação
(1) Acesso à integração
(2) Sistema de distribuição e extensão interna
(3) Estação móvel e sistema de cobertura de extensão
(4) WLAN
(5) Estação terrestre de comunicação por satélite e estação de comunicação por micro-ondas
(6) Sala de distribuição de corrente fraca
(7) Outro sistema de energia ininterrupta AC/DC
Recursos
(1) Duas saídas: -48Vdc, 220Vac
(2) Duas entradas: -48Vdc, 220Vac
(3) Adoção da tecnologia de compensação de fator de potência ativo, fator de potência >0,99
(4) Ampla faixa de operação da tensão de entrada AC: 90~280Vac
(5) Ampla faixa de temperatura de operação: -5℃~+55℃
(6) Tecnologia de comutação conduzida,
(7) O gerenciamento perfeito da bateria prolonga a vida útil da bateria: gerenciamento de carga/descarga, compensação de temperatura da bateria, proteção de baixa tensão.
(8) Hot-swappable
(9) Proteção contra sobre/subtensão de entrada
(10) Proteção contra sobretensão de saída, proteção contra sobrecorrente de saída, proteção contra curto-circuito de saída
(11) Embutido / montado na parede
(12) Interface de comunicação RS485, RS232
-
