Detalhes do produto:
Condições de Pagamento e Envio:
|
| Módulo do retificador potência de saída: | 3000W | Aplicativo: | Equipamento industrial |
|---|---|---|---|
| Fator de potência: | ≥ 0,99 | Frequência de entrada: | 47 Hz ∼ 63 Hz |
| Corrente de saída de Máximo Retificador Módulo: | 30a | Detalhes da embalagem:: | Caixa de caixa/madeira |
| Tensão de saída: | AC220V ou DC48V | Standard: | GB 4943 |
| Destacar: | Fonte de alimentação para telecomunicações 15U 3000W,Sistema de energia para telecomunicações 48V 650A,Alimentação AC para rack de telecomunicações |
||
Sistema de fontes de alimentação industrial multiuso
- Não.

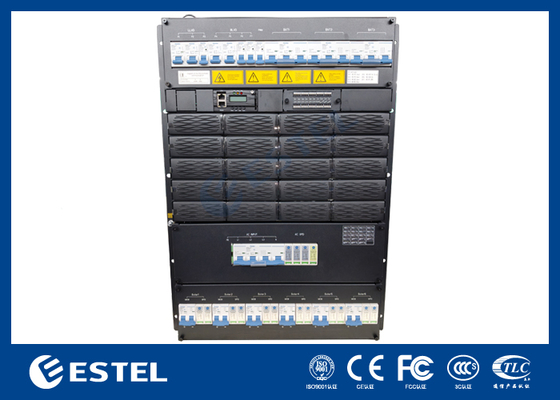

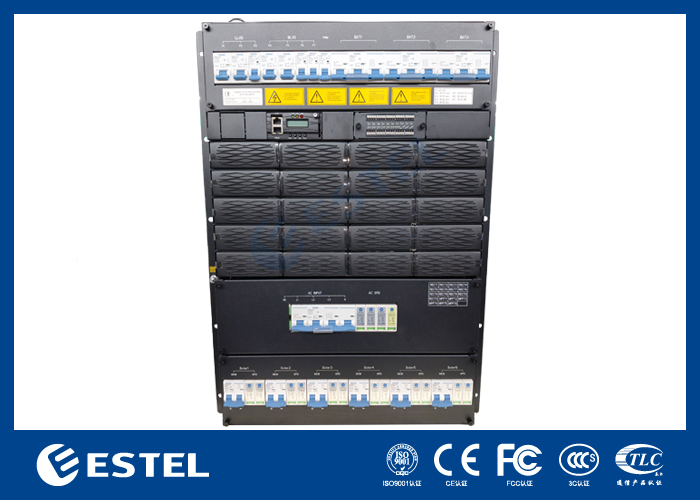

IPUM39K-B5D1315fonte de alimentação de sub-rack, 15U de altura de design compacto para atender
necessidades críticas de aplicação da transmissão de fibras e microondas, acesso
O sistema de potência máxima é 3000KW, com AC / bateria / carga
Os cabos estão ligados pela frente com a MCB e a barra de acesso.
IPUM39K-B5D1315É constituído por uma unidade de distribuição, um módulo de retificação, um módulo de conversão e um módulo de monitorização.
| Configuração | Módulo rectificador | Observação |
| Padrão | GB 4943 | Para mais informações, consulte as especificações dos módulos |
| Padrão | IEC/EN 62368-1 | |
| Padrão | EN 55032 Classe A,GR1089 Edição 4,R3-10, R3-11, R3-12 Classe B certificado pela América do Norte | |
| Padrão | EN300386, CLASSA |

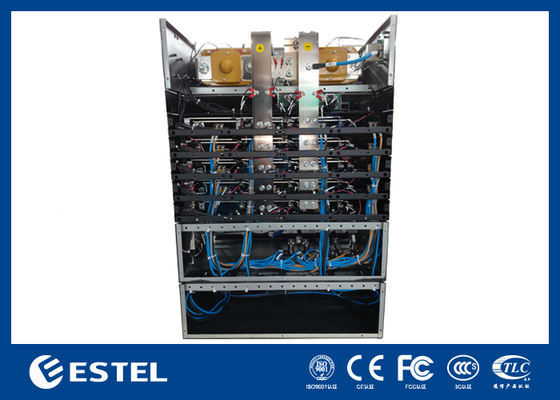

Construção IPUM39K-B5D1315
IPUM39K-B5D1315Consiste em dois módulos:
Módulo rectificador (MR483000HG2B)
Modulo fotovoltaico
Dispositivos de separação de baterias: 3*125A/3P+4*M8 parafusos ((BAT-),
Dispositivos de corte de carga
Detalhes rápidos:
| Local de origem: Shenzhen, China (continente) | Voltagem de entrada: AC220V ou DC48V |
| Marca: ESTEL | Voltagem de saída: AC220V ou DC48V |
| Número do modelo:IPUM39K-B5D1315 | Potência de saída do módulo rectificador: 3000KW |
| Nome do produto: Fornecedores de energia industriais | Frequência de entrada 47 Hz ∼ 63 Hz |
| Certificação: ISO9001, CE, 3C, FCC, TLC | Max. Corrente de saída do módulo rectificador: 50A |
| Aplicação: Equipamento industrial | Fator de potência:≥ 0,99 |
Termos de pagamento e envio:
| Quantidade mínima de encomenda: | 1 conjunto |
| Preço: | negociação |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union |
| Capacidade de abastecimento: | 20, 000 conjuntos por mês |
| Prazo de entrega: | 7-10 dias úteis |
| Detalhes da embalagem: | Caixa de cartão/caixinha de madeira |
Dois métodos de operação:
(1) Entrada AC: Rectificador de arranque do módulo após ligação AC, saídas -48Vdc, carregando simultaneamente a bateria e alimentando o módulo de conversão, saídas do módulo de conversão 220Vac.
Em condições normais, os parâmetros do módulo rectificador e da unidade de distribuição estão todos sob o controlo do módulo de monitorização, operando de acordo com os parâmetros pré-estabelecidos ou com os comandos do utilizador.Em caso de falha na rede de AC, a bateria vai energia para o sistema, e continuar a saída - 48 VDC e 220 vac, com a descarga da bateria, a tensão da bateria começa a descer, quando a tensão é inferior a 43.2 V + / - 0.5 V, o módulo de monitorização envia um sinal de baixa tensão da bateria e fecha a saída de carga diretamente, em seguida, o sistema de energia vai parar de funcionar.O sistema voltará a funcionar normalmente. (Todos os dados de monitorização acima são valores padrão do sistema e podem ser redefinidos pelo utilizador)
(2) Entrada de -48 V: Não é necessário ligar corrente AC ou AC, aceder à potência externa de -48 V para porta de carga de -48 V, módulo de monitorização e conversão de arranque, saída de 220 Vac.
A função de compensação de temperatura está ligada por defeito, que pode ser activada ou desactivada pelo comando do utilizador, se necessário.a potência de saída da fonte de alimentação será linearmente reduzida (@65°C, a potência de saída será de 1300 W).
Especificações
Dimensão do módulo rectificador:
| Classificação de isolamento | ||
| Parâmetro | Padrão | Observação |
| Força de isolamento (entrada AC) | Input-Output:3500Vdc/10mA//1min |
Sem flashover ou falha. Remover o tubo de descarga/dispositivo de proteção contra ondas antes do ensaio, sem módulo rectificador ou módulo de monitorização. Saída com duas vias, terminal de baixa tensão, terminal de alta tensão com função de desvio AC, não a ensaiar. |
| Capacidade de entrada:3500Vdc/10mA//1min | ||
| Capacidade de saída: 750Vdc/10mA//1min | ||
| Força de isolamento (entrada CC) | Input-Output: 750Vdc/10mA//1min | |
| Capa de entrada: 750Vdc/10mA//1min | ||
| Capacidade de saída: 750Vdc/10mA//1min | ||
| Corrente de fuga | ≤ 3,5 mA | 280Vac de entrada, saída a carga total |
| Resistência ao isolamento | @ Ambiente normal, umidade relativa de 90%, tensão de ensaio de 500 V CC, a resistência de isolamento de entrada-saída, entrada-terra, saída-terra não deve ser inferior a 10 MΩ.Saída com 2 vias terminal de baixa tensão, de alta tensão com função de desvio AC, não a ensaiar. | |
| Meio Ambiente | |||||
| Parâmetro | Minha. | Tipo. | Max. - O quê? | Unidade | Observação |
| Intervalo de temperatura de funcionamento | - 5 | 25 | +55 | °C | |
| Temperatura de armazenamento | - 40 | + 70 | °C | ||
| Umidade relativa | 5 | 95 | % | Funcionamento a longo prazo, sem condensação | |
| Pressão atmosférica | 70 | 106 | KPa | ||
| Altitude | 0 | 3000 | m | ||
| Refrigeração | Refrigeração forçada, de frente para dentro e de trás para fora; o ventilador localiza-se no painel frontal, com velocidade controlada pela temperatura. | ||||
| Nível de proteção contra água e poeira |
A fonte de alimentação deve funcionar corretamente nas seguintes condições: Densidade de poeira com um diâmetro superior a 55μm≤3*104 grânulos/m3. Os grânulos de poeira são não condutores, não eletromagnéticos, não corrosivos, sem função impermeável. |
||||
Aplicação
(1) Acesso à integração
(2) Sistema de distribuição e extensão no interior
(3) Estação móvel e sistema de extensão de cobertura
(4) WLAN
(5) Estação terrestre de comunicações por satélite e estação de comunicações por microondas
(6) Sala de distribuição de corrente fraca
(7) Outros sistemas de alimentação ininterrupta AC/DC
(1) Duas saídas:-48Vdc, 220Vac
(2) Duas entradas: 48 Vc, 220 Vc
(3) Adopção da tecnologia de compensação do factor de potência ativo, factor de potência > 0.99
(4) Ampla gama de funcionamento da tensão de entrada AC: 90~280Vac
(5) Ampla gama de temperaturas de funcionamento: - 5°C a + 55°C
(6) Tecnologia de comutação conduzida,
(7) Uma gestão perfeita da bateria prolonga a vida útil da bateria: gestão de carga/descarga, compensação da temperatura da bateria, protecção contra baixa tensão.
(8) Troca-se a quente
(9) Protecção contra sobre/baixa tensão de entrada
(10) Proteção contra sobrevoltagem de saída, proteção contra sobrecorrência de saída, proteção contra curto-circuito de saída
(11) Incorporado / montado na parede
(12) Interface de comunicação RS485, RS232
