Sistema de alimentação do retificador de telecomunicações em corrente contínua Capacidade de alimentação de 18 kW com comando remoto
Detalhes do produto
Rectificador de Telecomunicações em CC sistema de alimentação de 18 kW
,Sistema de alimentação de telecomunicações com comando remoto
,Sistema de alimentação rectificador de 18 kW para telecomunicações
Sistema de Alimentação Retificadora DC Telecom 18kW com Controlo Remoto
1. Características do Sistema de Alimentação DC Telecom de 18kW

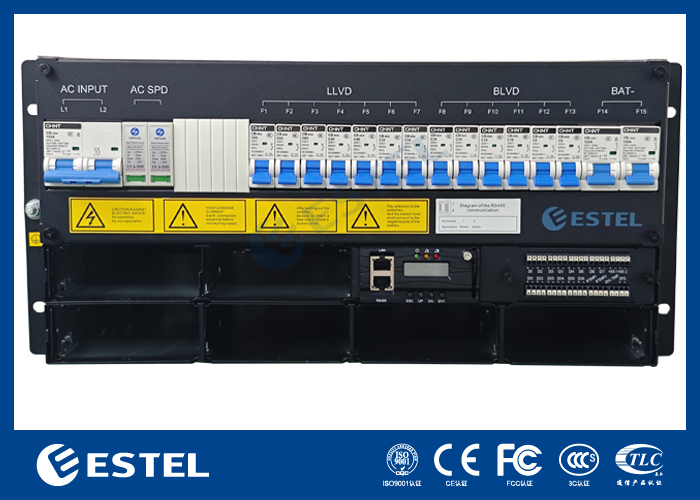

O sistema de alimentação DC ESTEL é composto por:
Módulo retificador: 6 unidades
Disjuntores de bateria: 2×125A/1P
Disjuntores de carga:
LVD1: 2*80A+2*63A
LVD2: 1*63A+4*32A+2*16A
Módulo Controlador de Monitorização*1
Porta de comunicação SNMP
2. Introdução ao Sistema de Alimentação
O sistema de alimentação sub-rack ESTEL de 18kW é projetado com um design compacto de 5U de altura para atender às necessidades críticas de aplicações de transmissão de fibra e micro-ondas, dispositivos de acesso e comutadores. A potência máxima do sistema é de 9kW, com MCBs AC/bateria/carga. Os cabos são acessados pela frente com MCB e barra de barramento.
Largura padrão de 19 polegadas, o que tem a vantagem de ampla utilização
Design compacto de 5U de altura, o espaço e o custo de instalação podem ser economizados
Operação frontal e acesso a cabos, manutenção bonita e segura

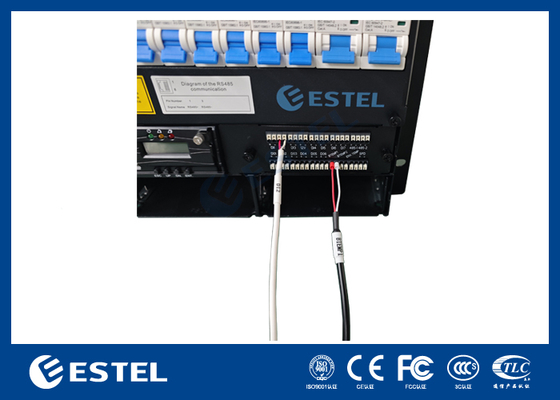

Gerenciamento perfeito da bateria, prolonga a vida útil da bateria e fornece várias portas de comunicação, RS485, porta de internet, contatos secos, etc.

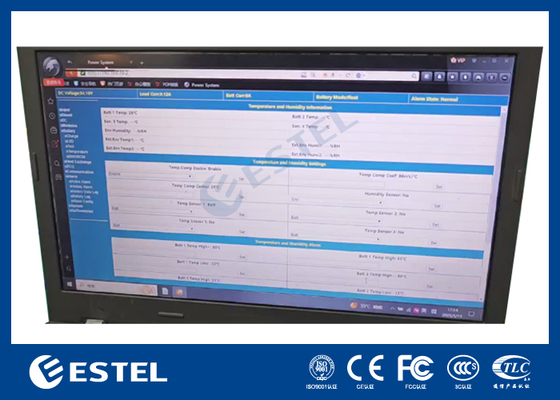

o que permite uma rede flexível e monitoramento remoto
O retificador e o controlador são conectáveis a quente, manutenção online fácil e rápida
Ampla faixa de tensão de entrada (85-300Vac), a rede elétrica é adaptável
3. Detalhes Rápidos do Retificador 48VDC de 9kW:
| Local de Origem: Shenzhen, China (Continente) |
220/380VAC trifásico
|
| Marca: ESTEL | Tensão de Saída:
-43~-58VDC, valor nominal: -53.5VDC
|
| Número do Modelo: ET48150-003 | Potência de Saída do Módulo Retificador: 9kW |
| Nome do Produto: Fontes de Alimentação Industriais | Frequência de Entrada 45~65Hz, valor nominal: 50Hz/60Hz |
| Certificação: ISO9001, CE, 3C, FCC, TLC |
Disjuntores de bateria: 2×125A/1P
|
| Aplicação: Equipamentos Industriais | Fator de Potência: >0.96 |
4. Diagrama do Sistema de Backup de Telecomunicações

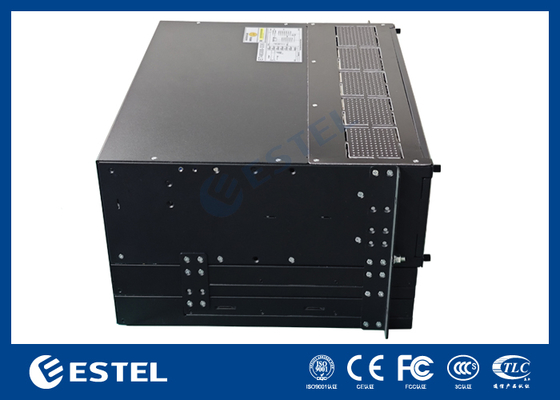

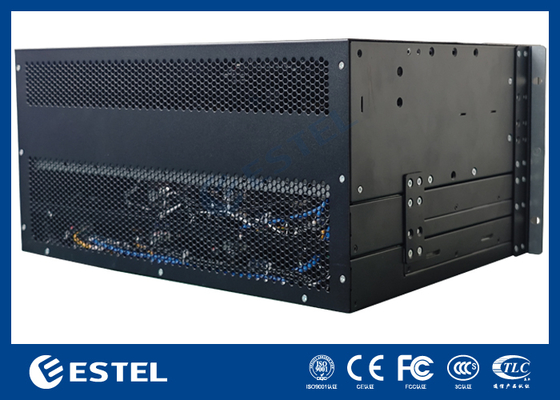

5. Retificador ET48150-003Imagens
6. Aplicação do Sistema de Alimentação:
(1) Acesso à integração
(2) Sistema de distribuição e extensão interna
(3) Estação móvel e sistema de cobertura de extensão
(4) WLAN
(5) Estação terrestre de comunicação por satélite e estação de comunicação por micro-ondas
(6) Sala de distribuição de corrente fraca
(7) Outro sistema de alimentação ininterrupta AC/DC
-
