Detalhes do produto:
Condições de Pagamento e Envio:
|
| Cabinet external dimensions: | 1600mm (W) * 1600mm (D) * 2200mm (H ) | Base height: | 150mm |
|---|---|---|---|
| Cabinet material: | 1.5mm hot-dip galvanized sheet + 20mm PEF | Cabinet coating color: | RAL7035 |
| Protection level: | IP55 | Delivery form: | Fully packed delivery (wooden box) |
| Installation: | Floor mounting | Cooling: | 1500W DC air conditioner |
| Destacar: | Sistemas de alimentação de telecomunicações ao ar livre com armário,Sistema de alimentação de telecomunicações com bateria pura,Ambiente hostil gabinete de energia de telecomunicações |
||

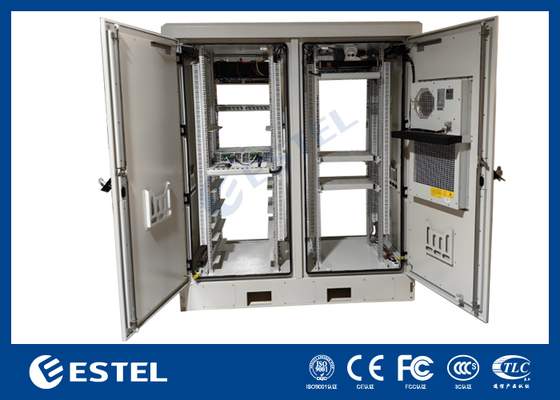

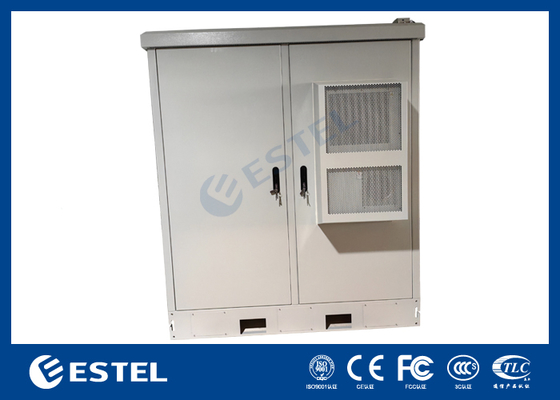

1 gabinete integrado + 1 gabinete de bateria pura
Informações básicas de um único gabinete
| Nº de Série | Item | Parâmetro |
|
|
Dimensões externas do gabinete |
1600mm (L) * 1600mm (P) * 2200mm (A) (excluindo bordas e saliências frontais e laterais) Estrutura metálica de camada única, adequada para ambiente externo |
|
|
Altura da base | 150mm |
|
|
Peso | / |
|
|
Material do gabinete | Chapa galvanizada a quente de 1,5 mm + PEF de 20 mm |
|
|
Cor da pintura do gabinete | RAL7035 |
|
|
Nível de proteção | IP55 |
|
|
Forma de entrega | Entrega totalmente embalada (caixa de madeira) |
|
|
Instalação | Montagem no chão |
1 gabinete integrado
| Nº de Série | Nome da Peça | Especificação | Quantidade | Unidade | Observação |
|
|
Base | 1600*1600*150mm | 1 | unidades | |
|
|
Porta do gabinete | Portas dianteiras e traseiras | 4 | unidades | |
|
|

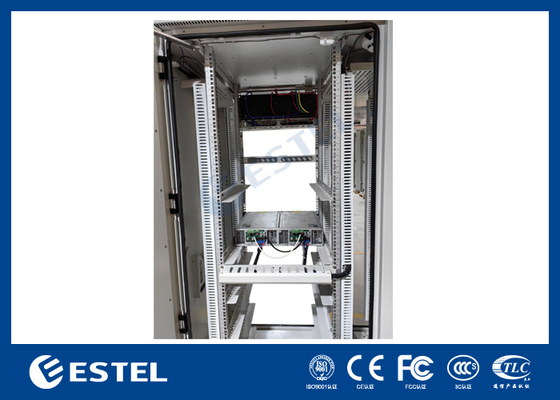

Espaço interno | Rack de 19 polegadas 4*42 U | 1 | unidades | |
|
|
Refrigeração | Condicionador de ar DC de 1500W | 2 | unidades | Um é instalado na porta da frente e o outro na porta traseira |
|
|
Ventilador de emergência | -48VDC, 4 ventiladores 12038, proteção IP55, com termostato | 1 | unidades | |
|
|
Fechadura | Fechadura de ligação antifurto de três pontos (A7121-A112) | 4 | unidades | |
|
|
Pasta de documentos | Para colocar pastas A4 | 2 | unidades | |
|
|
Barramento de cobre de aterramento | Área da seção transversal 60 mm², equipado com 6 parafusos M6 + 3 parafusos M8 | 1 | unidades | |
|
|
Luzes LED | -48VDC, luz LED + interruptor | 4 | unidades | |
|
|
Fonte de alimentação | Fotovoltaico 60kW + Retificador 24KW | 1 | unidades | |
|
|
Bateria | LFELI-48200, -48V 200Ah | 12 | unidades | |
|
|
Inversor | 4KW, 1U | 1 | unidades | |
|
|
FSU | PM5000, incluindo sensores de porta, sensores de fumaça, sensores de água, sensores de temperatura e umidade | 1 | conjunto | |
|
|
Entrada de cabos | Usado para entrada e saída de cabos | 16 | unidades | Localizado na parte inferior do gabinete |
|
|
Placa de vedação da base | Placa de vedação da base e parafusos de montagem | 1 | conjunto | Acessórios de embalagem |
|
|
Cimento de vedação | Usado para selar entradas e saídas de cabos | 1 | unidades | Acessórios de embalagem |
|
|
Parafusos de expansão | M12*120 SUS304 | 8 | unidades | Acessórios de embalagem |
|
|
Temperatura de operação | -5 a 55°C | |||
|
|
Umidade de operação | 5%~95% | |||
|
|
Altitude | Altitude de areia/arenito máxima 3000m |
1 gabinete de bateria lista de configuração
| Nº de Série | Nome da Peça | Especificação | quantidade | unidade | Observação |
|
|
base | 1600*1600*150mm | 1 | unidades | |
|
|
Porta do gabinete | Portas dianteiras e traseiras | 4 | unidades | |
|
|
Espaço Interno | Rack de 19 polegadas 4*42 U | 1 | unidades | |
|
|
Refrigeração | Condicionador de ar DC de 1500W | 2 | unidades | Um é instalado na porta da frente e o outro na porta traseira |
|
|
Ventilador de emergência | -48VDC, 4 ventiladores 12038, proteção IP55, com termostato | 1 | unidades | |
|
|
Fechadura | Fechadura de ligação antifurto de três pontos (A7121-A112 | 4 | unidades | |
|
|
Pasta de Documentos | Para colocar pastas A4 | 2 | unidades | |
|
|
Barramento de cobre de aterramento | Área da seção transversal 60 mm², equipado com 6 parafusos M6 + 3 parafusos M8 | 1 | unidades | |
|
|
Luzes LED | -48VDC, luz LED + interruptor | 4 | unidades | |
|
|
Bateria | LFELI-48200, -48V 200Ah | vinte e quatro | unidades | |
|
|
Entrada de cabos | Passacabos certificados IEC 60529 para entrada e saída do gabinete | 16 | unidades | Localizado na parte inferior do gabinete |
|
|
Placa de vedação da base | Placa de vedação da base e parafusos de montagem | 1 | conjunto | Acessórios de embalagem |
|
|
Cimento de vedação | Usado para selar entradas e saídas de cabos | 1 | unidades | Acessórios de embalagem |
|
|
Parafusos de expansão | M12*120 SUS304 | 8 | unidades | Acessórios de embalagem |
|
|
Temperatura de operação | -5 a 55°C | |||
|
|
Umidade de operação | 5%~95% | |||
|
|
Altitude | Altitude de areia/arenito máxima 3000m |
| Modelo do produto ET481000-M7E6X | Fotovoltaico 60 kW + Retificador 24KW | |
| Sistema | tamanho | / |
| peso | / | |
| Método de refrigeração | Condicionador de ar DC | |
| Instalação | Montagem em rack de 19 polegadas | |
| Método de roteamento | Entrada inferior e saída superior | |
| Método de manutenção | Manutenção frontal, suporte a troca a quente | |
| Nível de proteção | IP20 | |
| Distribuição de energia CA | Entrada | Trifásico 380Vac, compatível com monofásico 220Vac |
| Disjuntor de entrada | 1×63A/3P | |
| Frequência | 45~65Hz, valor nominal: 50Hz/60Hz | |
| SPD CA | 20kA/40kA, 8/20μs | |
| Bateria | Tipo e especificações da bateria | Bateria de lítio, 48V/200Ah |
| Pacote de bateria | 36 peças, 6× (6× 48V/200Ah ) | |
| Vida útil nominal da bateria | 55,3h@carga de 5KW@profundidade de descarga de 80% | |
| Vida útil máxima da bateria | 69,1h@carga de 5KW@profundidade de descarga de 100% | |
| Distribuição de energia CC | Saída | -43~-58VDC, saída nominal: -53,5VDC |
| Capacidade máxima | Fotovoltaico 60kW (3kW*20) + Retificador 24kW (4kW*6) (a capacidade final é projetada para 1000A) | |
| Fusível da bateria | 6×250A | |
| Disjuntor de carga | LLVD: 3 × 63A/1P + 3 × 32A/1P + 3 × 20A/1P | |
| BLVD: 2 × 32A/1P + 2 × 16A/1P + 2 × 10A/1P + 1 × 125A/2P (inversor) | ||
| SPD CC | 10kA/20KA, 8/20μs | |
| Módulo retificador | Tensão de entrada | 85VAC～300VAC, valor nominal: 220VAC |
| Eficiência | ≥96,6% | |
| Potência de saída nominal | 4000W (176ac～300Vac) | |
| Temperatura de operação | -40℃~+75℃(menos de 50℃ com saída de carga total) | |
| Tamanho | 106,5mm(L)×286mm(P)×41,5mm(1U/A) | |
| Peso | ≤2,1kg | |
| Método de refrigeração | Refrigeração a ar forçada | |
| Fator de potência | ≥0,99 @220Vac 20-100% de carga | |
| Distribuição de energia de entrada fotovoltaica | Entrada | 120Vdc ~ 420Vdc, valor nominal: 340Vdc |
| Disjuntor de entrada | 20 × 25A/2P | |
| SPD de entrada CC | 20 × (20kA/40kA, 8/20μs) | |
| Spainéis solares | Potência por placa | 580W |
| Quantidade total | 108 peças @ 18 × (6 × 580W, 6 strings) | |
| Pmódulos fotovoltaicos | Tensão de entrada | 120Vdc ~ 425Vdc, valor nominal: 340Vdc |
| Eficiência | 96% | |
| Potência de saída nominal | 3000W | |
| Temperatura de operação | -40℃~+75℃ (menos de 50℃ com saída de carga total) | |
| Tamanho | 106,4mm(L)×285mm(P)×41,5mm(1U/A) | |
| Peso | ≤2kg | |
| Método de refrigeração | Refrigeração a ar forçada | |
| Precisão MPPT | ≥0,99 | |
| Módulo inversor | Tensão de entrada | 42Vdc ~ 58Vdc, valor nominal: 53,5Vdc |
| Eficiência | ≥93%@53,5V Entrada | |
| Potência de saída nominal | 2000VA /2000W @saída de 220Vac | |
| Corrente de saída | Nominal 9,09A (RMS) / Máximo 15A (RMS) | |
| Método de refrigeração | Refrigeração a ar forçada | |
| Sub-rack do inversor e distribuição de energia de saída | Tamanho | 482,6(L)*350,6(P)*1U(A) |
| Capacidade máxima | 6KW (3* 2KW ) | |
| Tensão de saída nominal | Nominal 220Vac | |
| Disjuntor de carga | 1*32A/2P | |
|
Monitoramento de energia (MC2900) |
Entrada de sinal | 3 vias AI (2 sensores de temperatura da bateria, 1 sensor de temperatura ambiente), 8 vias DI |
| Saída de alarme | Saída de contato seco de 8 vias | |
| Porta de comunicação | USB, RS485, SNMP | |
| Modo de exibição | LCD | |
| Environmente | Temperatura de operação | -40℃~+75℃(menos de 50℃ com saída de carga total) |
| Temperatura de armazenamento | -40℃~+70℃ | |
| Umidade de operação | 5%~95% | |
| Altitude | 0~3000m (Quando a altitude está entre 3000m e 4000m, a temperatura máxima de operação diminui em 1°C a cada aumento de 200m na altitude) | |
