Fonte de alimentação do inversor DC48 5KVA 120V 60HZ Inversor para sistemas de energia e comunicação
Propriedades Básicas
Local de Origem:
Shenzhen, China (Mainland)
Marca:
ESTEL
Certificação:
ISO9001, CE, 3C, FCC, TLC
Número do modelo:
EU-RLIS120K-5000VAN
Propriedades comerciais
Quantidade mínima de pedido:
1
Preço:
358-2143 usd
Condições de pagamento:
L/C, D/A, D/P, T/T, Western Union
Capacidade de fornecimento:
20,000 sets per month
Resumo do Produto
Fonte de alimentação do inversor 1. Especificações de energia do inversor QST048120/050C-J4A Entrada CC Tensão nominal de entrada (Vcc) -48 Corrente nominal de entrada (A) 95 Faixa permitida de tensão CC de entrada Tensão de trabalho -40v ~ -58,8v Tensão de inicialização -42v ~ -57v Entrada de ...
Detalhes do produto
Destacar:
Fonte de alimentação do inversor de telecomunicações de 5KVA
,Inversor DC48V para sistemas de energia
,Inversor de comunicação 120V 60Hz
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
33.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤4ms
Rated Capacity (VA):
5000
Rated Output Power (W):
4000
Rated Output Voltage And Frequency:
120Vac，60Hz
Descrição do produto
Fonte de alimentação do inversor
1. Especificações de energia do inversor
| QST048120/050C-J4A | ||
| Entrada CC | Tensão nominal de entrada (Vcc) | -48 |
| Corrente nominal de entrada (A) | 95 | |
| Faixa permitida de tensão CC de entrada |
Tensão de trabalho -40v ~ -58,8v Tensão de inicialização -42v ~ -57v |
|
| Entrada de bypass CA | Tensão de bypass permitida (Vac) | 120±20% |
| Corrente nominal de entrada (A) | 33,3 | |
| Tempo de conversão de bypass (ms) | ≤4ms | |
| Saída CA | Capacidade nominal (VA) | 5000 |
| Potência nominal de saída (W) | 4000 | |
| Tensão e frequência nominais de saída | 120Vac,60Hz | |
| Corrente nominal de saída (A) | 33,3 | |
| Precisão da tensão de saída (A) | 120±3% | |
| Precisão da frequência de saída (Hz) | 60±0,1% | |
| Taxa de distorção da forma de onda (THD) | ≤3% (carga linear) | |
| Resposta dinâmica | 10% (carga 25% ←→100%) | |
| Fator de potência (FP) | 0,8 | |
| Capacidade de sobrecarga | ≥100%~125%, 10 minutos; 125%~150%, 15 segundos; 150%, desligar imediatamente | |
| Eficiência do inversor | ≥85% (carga resistiva de 80%) | |
|
Inversor tempo de conversão (ms) |
≤4ms | |
| ambiente de trabalho | Resistência de isolamento (entrada e saída) | 1500Vac, 1 minuto |
| Ruído (1 metro) | ≤65dB | |
| Temperatura ambiente | -5℃~+40℃ | |
| Umidade | 0~90%, sem condensação | |
| Altitude de uso (m) | ≤1000 | |
| Dimensões mecânicas | Rack padrão | Montagem em rack de 19 polegadas 4U |
| Peso (Kg) | 15 | |
| Função de proteção | Subtensão de entrada, proteção contra sobretensão de entrada; proteção contra sobrecarga de saída, proteção contra curto-circuito de saída | |
2. Diagrama de princípio de funcionamento da fonte de alimentação do inversor
3. Dimensões de aparência

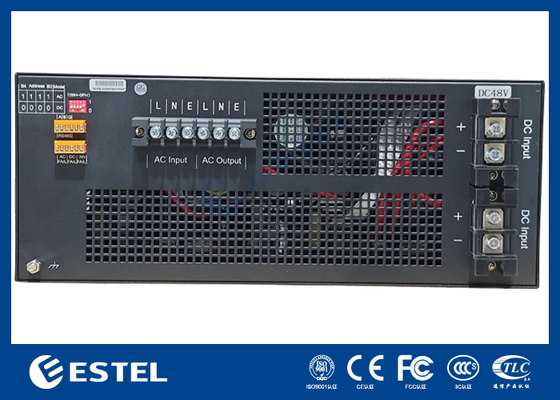

CC48V5Vista traseira KVA

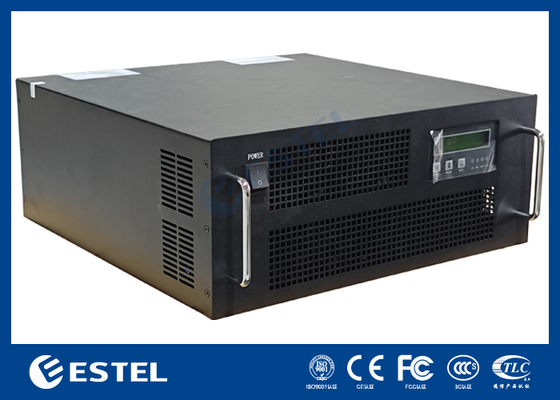

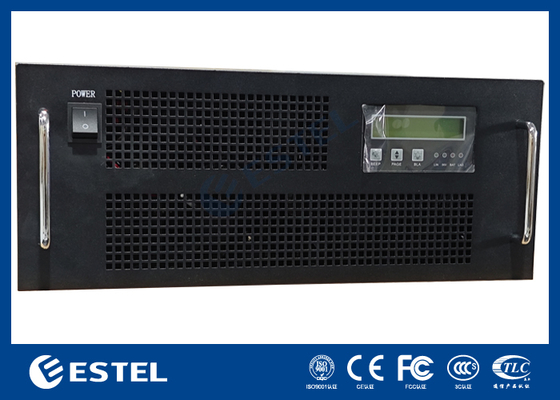

19 polegadas4Montagem em rack U Vista frontal e traseira
| Nome da porta | Descrição da função | Observações | |
| Entrada CC + | Entrada da bateria + | A entrada do módulo CC é positiva | |
| Entrada CC - | Entrada da bateria - | O módulo CC entra negativo | |
| Saída CA l | Saída CA L | Linha de saída | |
| Saída CA n | Saída CA N | Linha zero de saída | |
|
Entrada CA
|
L | Entrada CA L | Linha de entrada |
| N | Entrada CA N | Linha zero de entrada | |
| E | Terra | Fio terra | |
|
Contato seco |
Falha da rede | Dois pontos são conectados quando a falha ocorre | |
| Falha CC | Dois pontos são conectados quando a falha ocorre | ||
| Falha do inversor | Dois pontos são conectados quando a falha ocorre | ||
|
Interface de comunicação |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| Chave DIP |
Seleção do modo: número 1, "1" unidade principal CA; "0" é fornecimento CC. As faixas de endereço bo-b3(2-5) variam de 00 a 15, o menor é 0 e o maior é 15. Você pode definir 15 endereços. |
Após operar a chave seletora Para reiniciar a fonte de alimentação para ter efeito A chave DIP para o lado do número é 1, para nenhum lado é 0 (0000-1111) |
|
