Detalhes do produto:
Condições de Pagamento e Envio:
|
| Rated input voltage (Vdc): | -48 | Rated input current (A): | 13.3 |
|---|---|---|---|
| Input DC voltage allowable range: | Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v | Allowable bypass voltage (Vac): | 120±20% |
| Bypass conversion time (ms): | ≤10ms | Rated capacity (VA): | 2000 |
| Rated output power (W): | 1600 | Rated output voltage and frequency: | 120Vac，60Hz |
| Destacar: | Fonte de alimentação do inversor de corrente contínua de 48 V,Sistema de alimentação de telecomunicações de 2 KVA,Inversor de comunicação 120V 60Hz |
||
Fonte de alimentação do inversor
1Especificações de potência do inversor
| QST048/020C-J2A | ||
| Entrada de CC | Voltagem nominal de entrada (Vdc) | - 48 anos. |
| Corrente nominal de entrada (A) | 38 | |
| Faixa admissível de tensão de entrada CC |
Voltagem de funcionamento -40v ~ -58,8v Voltagem de arranque -42v ~ -57v |
|
| Entrada de desvio AC | Voltagem de desvio admissível (Vac) | 120±20% |
| Corrente nominal de entrada (A) | 13.3 | |
| Tempo de conversão de desvio (ms) | ≤ 10 ms | |
| Saída AC | Capacidade nominal (VA) | 2000 |
| Potência de saída nominal (W) | 1600 | |
| Voltagem e frequência de saída nominal | 120Vac, 60Hz | |
| Corrente de saída nominal (A) | 13.3 | |
| Precisão da tensão de saída (A) | 120±3% | |
| Precisão da frequência de saída (Hz) | 60 ± 0,1% | |
| Taxa de distorção da forma de onda (THD) | ≤ 3% (carga linear) | |
| Resposta dinâmica | 10% (carga 25% ←→100%) | |
| Fator de potência (PF) | 0.8 | |
| Capacidade de sobrecarga | ≥ 100% ~ 125%, 10 minutos; 125% ~ 150%, 15 segundos; 150%, desligar imediatamente | |
| Eficiência do inversor | ≥ 85% (80% de carga resistiva) | |
|
Inversor Tempo de conversão (ms) |
≤ 4 ms | |
| ambiente de trabalho | Resistência do isolamento (entrada e saída) | 1500Vac, 1 minuto |
| Ruído (1 metro) | ≤ 65 dB | |
| Temperatura ambiente | -5°C~+40°C | |
| humidade | 0~90%, sem condensação | |
| Altitude de utilização (m) | ≤ 1000 | |
| Dimensões mecânicas | Estante padrão | 19 polegadas 2U Rack Mount |
| Peso (kg) | 8 | |
| Função de protecção | Protecção contra subvoltagem de entrada, sobrevoltagem de entrada; protecção contra sobrecarga de saída, protecção contra curto-circuito de saída | |
3. Dimensões de aparência

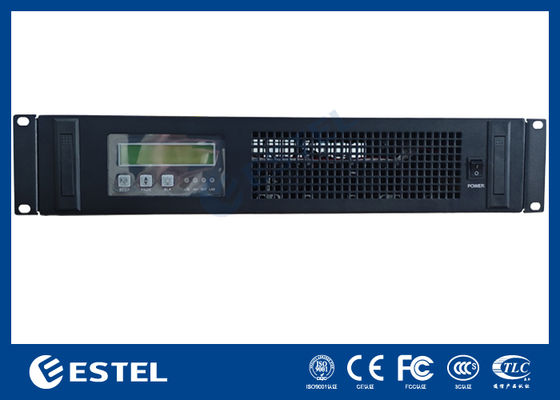

19 polegadas 2U montador de rack Vista frontal e traseira
| Nome do porto | Descrição da função | Observações | |
| Entrada de CC + | Entrada da bateria + | A entrada do módulo de CC é positiva | |
| Entrada de corrente contínua | Entrada da bateria - | Entrada negativa do módulo de CC | |
| Saída AC l | Saída AC l | Linha de saída | |
| Saída AC n | Saída AC n | Linha zero de saída | |
|
Entrada AC
|
L | Entrada AC l | Firewire de entrada |
| N | Entrada AC n | Linha zero de entrada | |
| E | Terra | Cadeia de aterramento | |
|
Contato seco |
Falha da parte principal | Dois pontos estão ligados quando a falha ocorre | |
| Falha de CC | Dois pontos estão ligados quando a falha ocorre | ||
| Falha do inversor | Dois pontos estão ligados quando a falha ocorre | ||
|
Interface de comunicação |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| Interruptor DIP |
Seleção do modo: n.o 1, "1" unidade principal AC; "0" fonte de corrente contínua. O endereço bo-b3(2-5) varia de 00 a 15, o mais baixo é 0, e o mais alto é 15. Pode definir 15 endereços. |
Após a operação do interruptor de discagem Para reiniciar a fonte de alimentação para entrar em vigor Mudança DIP para o lado numérico é 1, para nenhum lado é 0 (0000-1111) |
|
