HM385-25/100T1(3P+N) Dispositivos de proteção contra surtos de baixa tensão (SPD) - Dispositivos de proteção contra surtos conectados a sistemas de energia de baixa tensão
1 Escopo
O dispositivo de proteção contra surtos é aplicado principalmente em sistemas de distribuição de baixa tensão e equipamentos elétricos para proteção contra raios ou outras proteções contra sobretensão transitória.
2 Referências normativas
GB/T 18802.11
Dispositivos de proteção contra surtos de baixa tensão (SPD) - Parte 11: Dispositivos de proteção contra surtos conectados a sistemas de energia de baixa tensão - Requisitos e métodos de teste
GB 2828.1
Procedimentos de amostragem para inspeção por atributo - Parte 1: Planos de amostragem indexados por limite de qualidade aceitável (LQA) para inspeção lote a lote
GB/T191 Embalagem - Marcação pictórica para manuseio de mercadorias
GB/T 2423.1
Testes ambientais - Parte 2: Métodos de teste - Testes A: Frio
GB/T 2423.2
Testes ambientais - Parte 2: Métodos de teste - Testes A: Frio
GB/T 2423.4
Testes ambientais para produtos elétricos e eletrônicos - Parte 2: Método de teste - Teste
Db: Calor úmido, cíclico (ciclo de 12h+12h)
GB/T4208 Graus de proteção fornecidos por invólucro (código IP)
GB/T4943.1
Equipamentos de tecnologia de áudio/vídeo, informação e comunicação — Parte 1: Segurança
YD/T 1235.1
requisitos
Requisitos de desempenho para dispositivos de proteção contra surtos conectados a sistemas de distribuição de baixa tensão de estações/locais de telecomunicações
YD/T 1235.2
Métodos de teste para dispositivos de proteção contra surtos conectados a sistemas de distribuição de baixa tensão de estações/locais de telecomunicações
IEC 61643-11
Dispositivos de proteção contra surtos conectados a sistemas de distribuição de energia de baixa tensão - Parte
11: Requisitos de desempenho e métodos de teste
DIN EN 61643-11
Dispositivos de proteção contra surtos de baixa tensão - Parte 11: Dispositivos de proteção contra surtos conectados a sistemas de energia de baixa tensão; Requisitos e testes
UL1449
Dispositivos de proteção contra surtos
3 Desempenho funcional
3.1 Descrição
O produto possui função de proteção contra superaquecimento e sobrecorrente embutida que adota instalação em trilho DIN de 35 mm e módulo de proteção contra surtos substituível, que pode ser fácil de instalar e manter, além disso, possui uma porta de alarme de falha remota (Contato Não Ativo) para controle remoto. O produto possui barra de barramento embutida e a porta de alarme é conectada em série, mantendo apenas uma porta para facilitar a fiação pelo cliente.
3.2 Desempenho
4 Instalação do produto
4.1.1 Instalar

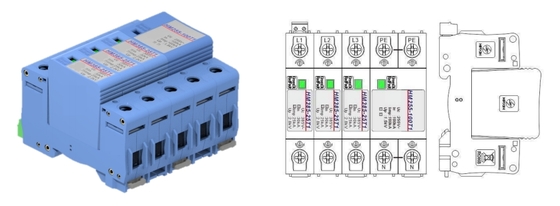

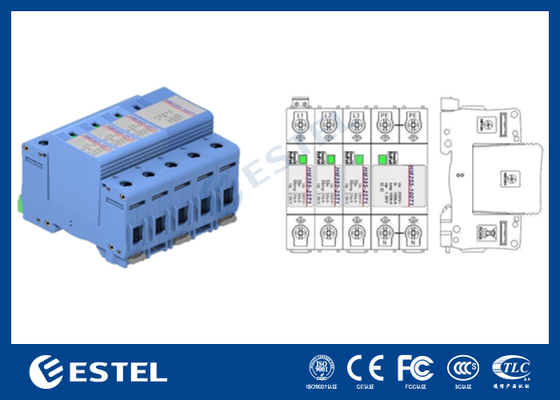

Pessoa profissional autorizada é permitida para instalação e manutenção; O produto pode ser instalado no trilho de 35 mm no quadro de distribuição, que está no equipamento; A conexão Kevin é recomendada para o protetor contra surtos, ou a conexão paralela geral pode ser usada (conforme mostrado na Figura 1)
Tabela 1. Especificações de conexão recomendadas para cada porta

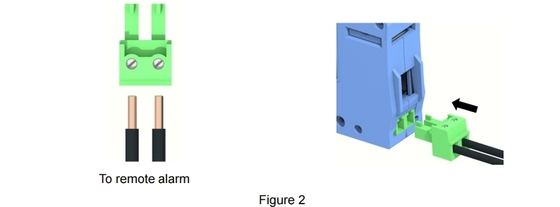

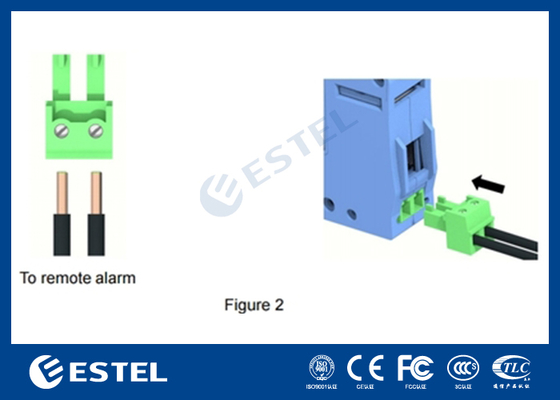

O terminal de conexão do alarme está localizado na parte superior do para-raios. Ao precisar de inspeção e controle remotos, retire o plugue primeiro e, em seguida, insira o fio de alarme no orifício de conexão correspondente. Use uma chave de fenda plana de tamanho SL2.5, aperte os parafusos e insira o plugue de volta no lugar (conforme mostrado na figura 2). Após a conclusão da fiação, verifique o circuito de conexão novamente para garantir que esteja correto e confiável. O dispositivo de proteção contra surtos pode estar em status de funcionamento imediatamente assim que a energia for ligada.

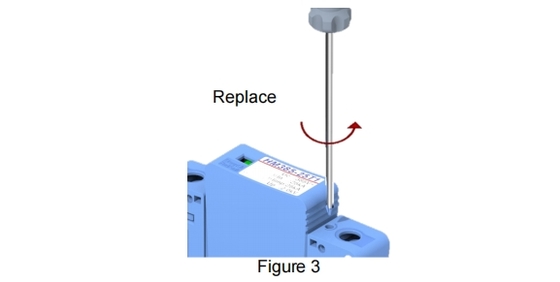

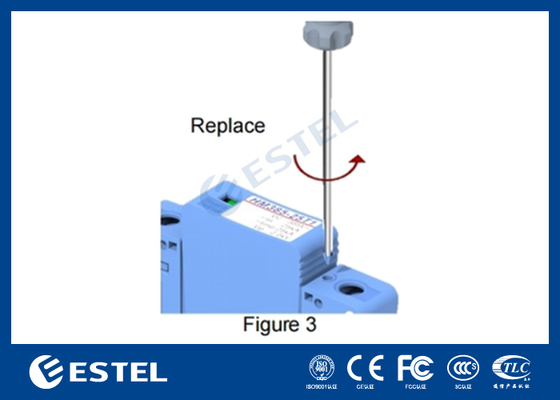

Substitua quando for necessário substituir o módulo de proteção contra surtos, use uma chave de fenda Phillips SL2.5 para soltar os parafusos na direção da seta do logotipo do produto e puxe o módulo de proteção contra surtos com força, conforme mostrado na Figura 3 abaixo. Ao reinstalar o módulo, recomenda-se apertar os parafusos com uma faixa de torque de 0,5 N-m.
Notas:
A energia deve ser desligada durante a instalação e manutenção da base do dispositivo de proteção contra surtos.
Não opere quando a energia estiver ligada, caso contrário, você poderá levar um choque elétrico. Não conecte a linha protegida com a linha não protegida ou o lado da linha PE lado a lado. A seção, o comprimento e os métodos de conexão do cabo de aterramento devem estar em conformidade com o padrão relativo; caso contrário, o dispositivo de proteção contra surtos não poderá funcionar corretamente. Nenhuma manutenção especial é necessária quando o dispositivo de proteção contra surtos funciona normalmente, mas o cabo de conexão e a janela de alarme devem ser verificados periodicamente. Quando uma janela de alarme estiver vermelha, significa que o módulo de proteção contra surtos está com defeito e deve ser substituído imediatamente. Se a porta de alarme remota estiver conectada, haverá um sinal de alarme.
