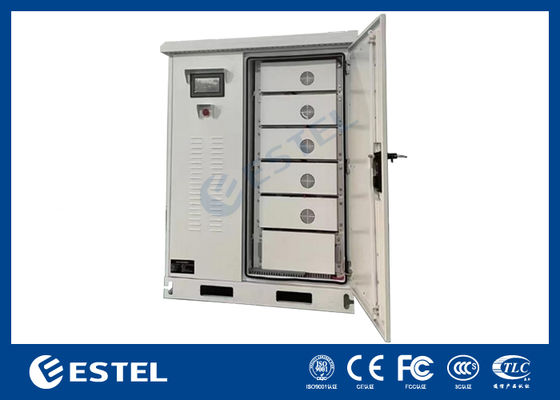

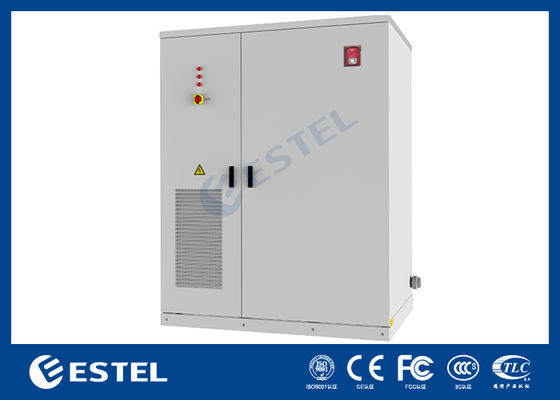

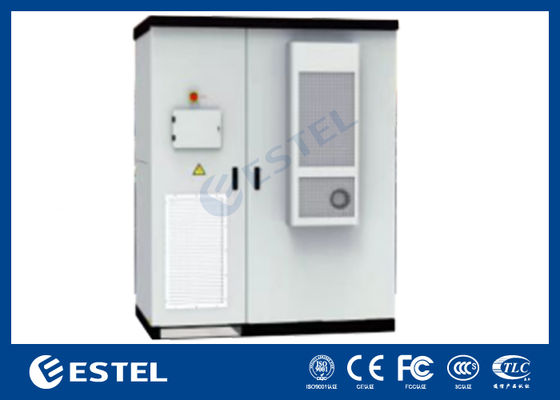

Sistema de armazenamento de energia integrado refrigerado a ar exterior de 100 kW/215 kWh para energia da rede / painéis solares fotovoltaicos

Sistema de armazenamento de energia integrado refrigerado a ar exterior de 100 kW/215 kWh para energia da rede / painéis solares fotovoltaicos
Sistema de armazenamento de energia integrado refrigerado a ar exterior de 100 kW/215 kWh para energia da rede / painéis solares fotovoltaicos Sistema de armazenamento de energia integrado refrigerado a ar exterior de 100 kW/215 kWh para energia da rede / painéis solares fotovoltaicos Sistema de armazenamento de energia integrado refrigerado a ar exterior de 100 kW/215 kWh para energia da rede / painéis solares fotovoltaicos Sistema de armazenamento de energia integrado refrigerado a ar exterior de 100 kW/215 kWh para energia da rede / painéis solares fotovoltaicos Sistema de armazenamento de energia integrado refrigerado a ar exterior de 100 kW/215 kWh para energia da rede / painéis solares fotovoltaicos

Imagem Grande :  Sistema de armazenamento de energia integrado refrigerado a ar exterior de 100 kW/215 kWh para energia da rede / painéis solares fotovoltaicos

Detalhes do produto:
Lugar de origem: China
Marca: ESTEL
Certificação: CE FCC UL
Número do modelo: Estel-RYZ-100-215AF
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negociável
Detalhes da embalagem: Caixa de Madeira
Tempo de entrega: 20-30 dias
Termos de pagamento: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Habilidade da fonte: 1000 conjuntos por mês
Descrição de produto detalhada
Capacidade nominal do sistema: 215 kWh Potência nominal de carregamento/descarga: 100kW
Faixa de tensão da rede: AC400V±10% Escala da tensão de C.C.: 672-864V
Modo de funcionamento: Operação em rede Eficiência de sistema: ≥ 85%
Ciclo de vida do sistema: ≥ 6000 vezes Grau IP: Proteção IP54
Destacar:

Sistema de armazenamento de energia integrado ao ar livre

,

Sistema integrado de armazenamento de energia fotovoltaica

,

Sistema integrado de armazenamento de energia refrigerado a ar



Sistema de Armazenamento de Energia Integrado de 100kW/215kWh para Economia de Eletricidade da Rede Elétrica Principal e Energia Fotovoltaica de Painel Solar PV



1. Introdução do Sistema



O sistema de armazenamento de energia integrado de 100kW/215kWh refrigerado a ar é um sistema de armazenamento de energia composto por baterias de fosfato de ferro-lítio de 280Ah. Possui uma ampla gama de aplicações na rede elétrica, e realiza o corte de ponta e o preenchimento de vale, gerenciamento da demanda de eletricidade, fornecimento de energia de emergência, etc.



2. Vantagens



1) Adotando um design integrado e gerenciamento de cluster único, o problema de circulação entre as baterias e o efeito barril são resolvidos, o que aumenta muito a segurança do sistema e a capacidade de descarga ao longo do ciclo de vida do produto;



2) Altamente integrado, simplifica o design, reduzindo ainda mais o custo do sistema;



3) Pode alcançar um sistema de proteção contra incêndio diversificado: A configuração padrão inclui um detector de gás composto e aerossol controlado por temperatura;



4) Sistema de controle e operação autodesenvolvido: Um conjunto de sistemas de software desenvolvido de forma independente com base nos requisitos operacionais.

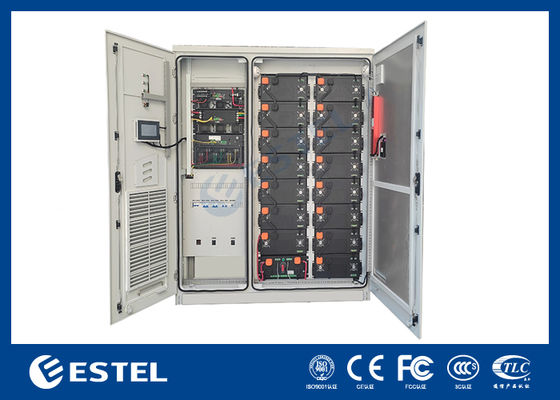

3. Estrutura do sistema



Sistema de armazenamento de energia integrado refrigerado a ar exterior de 100 kW/215 kWh para energia da rede / painéis solares fotovoltaicos 0



1 Entrada de ar 2 Interruptor de entrada PV 3 Interruptor de entrada da rede elétrica
4 Interruptor de saída CA 5 Caixa de alta tensão 6 PACK
7 Fechadura da porta 8 EMS 9 Luz indicadora
10 MPPT 11 PCS 12 STS
13 Sensor de incêndio 14 Extintor de incêndio por aerossol 15 Alarme sonoro e visual





4. Lista de Equipamentos do Sistema



Sistema de Armazenamento de Energia Integrado RYZ100215AF
Equipamento Especificação Unidade Qtd.
1 Gabinete 1800*2300*1200mm, IP54 Conjunto 1
2 Cluster de bateria 1P240S, 768V, 280Ah Pc 1
3 BMS Arquitetura de 2 camadas Conjunto 1
4 Sistema de proteção contra incêndio Aerossol controlado por temperatura Conjunto 1
5 PCS 100kW Conjunto 1
6 EMS Opcional Conjunto 1



5. Parâmetros Técnicos



Item Parâmetro
1 Capacidade nominal do sistema 215kWh
2 Modo de agrupamento do cluster de bateria 1P15S
3 Potência nominal de carga/descarga 100kW
4 Faixa de tensão CC 672-864V
5 Faixa de tensão da rede elétrica AC400V±10%
6 Método de fiação do inversor Operação em grade de 3 fios trifásicos
7 Modo de operação Operação em grade
8 Eficiência do sistema ≥85%
9 Fator de potência -1~1 (ajustável)
10 Corrente nominal de carga/descarga 0.5P
11 Temperatura de armazenamento -30℃~60℃
12 Temperatura de trabalho permitida

Descarga -20~55℃;

Carregamento: 0~55℃

13 Temperatura ideal de trabalho 25±2℃
14 Vida útil do ciclo do sistema ≥6000 vezes
15 Grau IP IP54
16 Dimensão do gabinete Aproximadamente L*A*P=1800*2300*1200(mm)
17 Peso Aproximadamente 2850kg
18 Comunicação Ethernet, 4G
19 Grau IP IP54
20 Classe anticorrosão ≥C3
21 Vida útil do projeto do sistema ≥10 anos
22 Interface elétrica 3 fios trifásicos +PE





6. Introdução Detalhada



1) Geral



É um sistema de armazenamento de energia padronizado, com capacidade nominal de 215kWh por gabinete. Inclui caixa de bateria, caixa de alta tensão, inversor de armazenamento de energia, STS, sistema de controle de temperatura, sistema de proteção contra incêndio, unidade de distribuição de energia, BMS (Sistema de Gerenciamento de Bateria) e sistema de gerenciamento de energia EMS, e suporta a função APP.



O produto é adequado para instalação externa, possui forte adaptabilidade ambiental, instalação flexível, suporta vários gabinetes e é conveniente para expansão; é usado principalmente para corte de ponta e preenchimento de vale no lado industrial e comercial, alivia a pressão da rede e economiza despesas com eletricidade.



O produto é operado no modo conectado à rede. O PCS adota um sistema trifásico. É necessário conectar a fase N do lado da rede à linha N no gabinete para fornecer alimentação auxiliar AC220V para o gabinete. O diagrama esquemático elétrico é o seguinte:



2) Diagrama esquemático elétrico



Sistema de armazenamento de energia integrado refrigerado a ar exterior de 100 kW/215 kWh para energia da rede / painéis solares fotovoltaicos 1



3) Caixa do Pacote de Baterias



Os produtos da série RYZ100215AF adotam células LFP de 3,2V/280Ah, e cada Caixa de Pacote de Baterias contém 16 células, agrupadas no modo 1P16S.



Sistema de armazenamento de energia integrado refrigerado a ar exterior de 100 kW/215 kWh para energia da rede / painéis solares fotovoltaicos 2



4) Células de bateria



O sistema é equipado com baterias de lítio LFP novas (3,2V/280Ah), com alta energia específica, longa vida útil do ciclo, baixo custo, segurança e sem poluição. Elas têm sido amplamente aplicadas em sistemas de armazenamento de energia.



Item Parâmetro
1 Tipo de célula de bateria LFP
2 Tensão nominal 3,20V
3 Capacidade nominal 280Ah
4 Energia nominal 896Wh
6 Taxa padrão de carga e descarga 0.5P
7 Taxa máx. de carga e descarga 1P
8 Tensão de corte de carga/descarga 2,5V a 3,65V
9 Número de ciclos >6000 vezes
10 Vida útil do calendário da célula da bateria >15 anos
11 Taxa de atenuação da bateria A atenuação é inferior a 6% a cada três anos
12 Eficiência de carga e descarga ≥94%
18 Peso 5,49kg
19 Dimensão (C*L*A) 174,7x71,7x204,4mm



5) Cluster de Baterias



Um cluster de bateria é uma unidade composta por vários pacotes de bateria conectados de uma certa maneira elétrica, incluindo racks de bateria, baterias de armazenamento de energia, circuitos de energia e amostragem, interfaces elétricas e outros componentes. Um único gabinete consiste em 15 pacotes de bateria 1P16S e um inversor de armazenamento de energia de 100kW para formar um gabinete integrado de armazenamento de energia refrigerado a ar de fosfato de ferro-lítio com funções de carga e descarga. A capacidade nominal do gabinete é de 215kWh.



Descrição Parâmetro
1 Energia do cluster de bateria (kWh) 215,04
2 Modo de agrupamento 1P15S
3 Tensão nominal (V) 768
4 Faixa de tensão de operação (V)

672V-864V

5 Taxa nominal de carga e descarga 0.5P
6 Corrente nominal de carga e descarga 140A



Sistema de armazenamento de energia integrado refrigerado a ar exterior de 100 kW/215 kWh para energia da rede / painéis solares fotovoltaicos 3



6) Sistema de Conversão de Energia (PCS)



O Sistema de Conversão de Energia (PCS) controla o processo de carga e descarga do sistema de bateria de armazenamento de energia, realiza a conversão CA/CC e fornece energia diretamente para cargas CA quando não há energia da rede. O PCS consiste em um conversor bidirecional CC/CA, uma unidade de controle, etc. O controlador PCS recebe instruções de controle em segundo plano por meio de comunicação e controla o conversor para carregar ou descarregar a bateria de acordo com o sinal e o tamanho da instrução de energia, ajustando assim a potência ativa e a potência reativa da rede elétrica. O controlador PCS se comunica com o BMS através da interface RS-485 para obter informações sobre o status do pacote de bateria, o que pode realizar a carga e descarga de proteção da bateria e garantir a operação segura da bateria.



Sistema de armazenamento de energia integrado refrigerado a ar exterior de 100 kW/215 kWh para energia da rede / painéis solares fotovoltaicos 4



7) Sistema de Gerenciamento de Bateria (BMS)



O BMS adota uma arquitetura de 2 camadas. Cada sistema de gerenciamento de bateria consiste em uma Unidade de Gerenciamento de Bateria (BMU) e uma Unidade de Controle de Bateria (BCU). O sistema BMS possui funções como detecção e relatório de alta precisão de sinais analógicos, alarme de falha, upload e armazenamento, proteção da bateria, configuração de parâmetros, balanceamento passivo, calibração SOC do pacote de bateria, autoridade da conta de operação e gerenciamento de senha e interação de informações com outros dispositivos.



8) Unidade de Gerenciamento de Bateria (BMU)



A unidade de controle escrava BMU realiza o monitoramento em tempo real do status da bateria, coletando com precisão a tensão e a temperatura de cada bateria individual. O módulo possui uma função de comunicação de dados confiável e pode se comunicar com a unidade de controle mestre do sistema de gerenciamento de bateria ou outros equipamentos necessários durante a operação do sistema.



9) Unidade de Controle de Bateria (BCU)



A unidade de controle principal BCU é o núcleo do controle do sistema de gerenciamento de bateria. Ele detecta a tensão e a temperatura das células da bateria, comunicando-se com as unidades de controle escravas, e detecta os parâmetros característicos externos, como a tensão total do pacote de bateria, a corrente de carga e descarga e a resistência de isolamento para o terra. Ele estima e monitora o estado interno da bateria de lítio (capacidade, SOC, SOH, etc.) de acordo com algoritmos apropriados. Com base nisso, ele realiza o gerenciamento de carga e descarga, gerenciamento térmico, detecção de isolamento, gerenciamento de balanceamento de célula única e alarme de falha do pacote de bateria de lítio; ele pode trocar dados com PCS, EMS, interface homem-máquina e outros dispositivos através do barramento de comunicação e se comunicar com BMU através de uma cadeia em série.



No. Item Parâmetro
1 Modelo do dispositivo BCU
2 Detecção de corrente 0A~±300A (Opcional)
3 Precisão de amostragem de tensão 1% (Nominal)
4 Interface de comunicação RS485,CAN
5 Tensão de alimentação 12VDC (Nominal)
6 Consumo de energia do dispositivo ≤3W
7 Temperatura de operação -40℃~+65℃
8 Umidade ambiental ≤95%
9 Altitude ≤4000m
10 Quantidade máxima de gerenciamento BMU 64 PCS
11 Erro de cálculo SOC ≤5%
