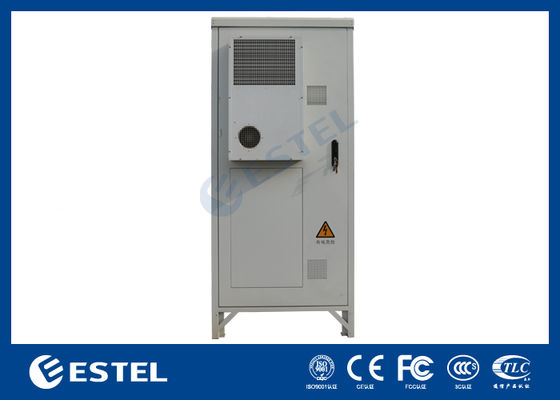

Gabinete de telecomunicações externo 22U IP65 com recursos antifurto e à prova de intempéries
Detalhes do produto
Armário de Telecomunicações Antiroubo ao Ar livre
,IP65 Armário de Telecomunicações Exteriores
,Gabinete de telecomunicações à prova de intempéries 22U
Especificações Técnicas Principais do Gabinete de Telecomunicações Externo
1. Parâmetros Técnicos do Gabinete de Telecomunicações Externo
|
Configuração |
Item |
Parâmetro Técnico |
|
Gabinete |
Modelo |
ET7565200C-22U |
|
Nível de Proteção |
IP65 |
|
|
Dimensão Externa |
A2000mm×L750mm×P650mm (Suporte personalização) |
|
|
Espaço Interno |

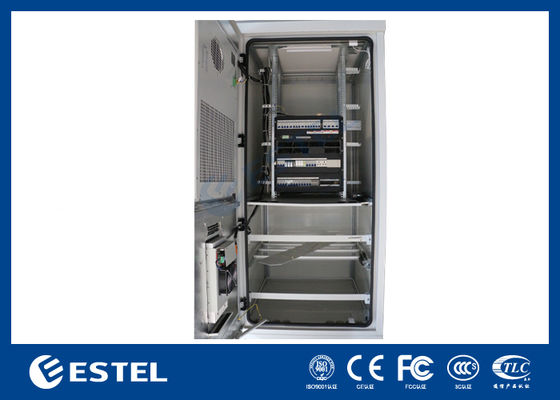

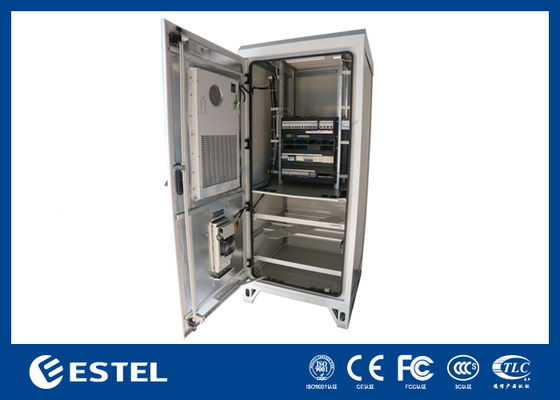

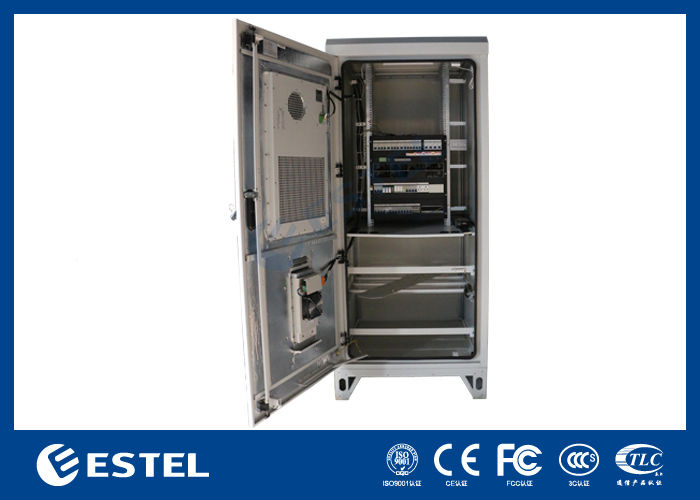

Estrutura de cabine dupla, cabine superior 19 polegadas 22U, cabine inferior com duas camadas de painéis de bateria |
|
|
Material |
Aço galvanizado; espessura do gabinete: 1,2mm; parede única; espessura da parte de suporte: 2,0mm |
|
|
Isolamento |
parede única 20mm PEF (Espessura opcional) |
|
|
Revestimento |
Revestimento em pó de poliéster |
|
|
Cor |
RAL7035 |
|
|
Fechadura |
Fechadura de três pontos |
|
|
Dobradiça |
Dobradiça embutida rebaixada |
|
|
Opções de Instalação |
Montado no chão, montado no telhado |
|
|
Roteamento de Cabos |
Na parte inferior do gabinete, entrada/saída para baixo |
|
|
Manutenção |
Manutenção frontal |
|
|
Refrigeração |
Ar condicionado DC, 3000W, 48VDC, RS485 |
|
|
Ar condicionado TEC, 200W, 48VDC |
||
|
Sistema de Energia |
(1) Altura: 12U (2) Entrada AC: Trifásico: 200-240 Vac/346-415 Vac Monofásico: 200-240 Vac (3) Disjuntor de Entrada: 63A/3P Proteção contra raios de entrada: Classe C (20KA/40KA) (3) Módulos retificadores de 4kW * 8; (4) Controlador MC2600 (5) MCB da bateria 4*125A/2P. (6) Carga: LLVD: 2*80A/1P+8*63A/1P BLVD: 1*63A/1P+14*32A/1P+2*16A/1P |
|
|
Monitor de Ambiente de Energia |
(1) Monitor de ambiente de energia: PM5000 × 1 Sensor magnético de porta: HO-03×1 Inundação: S3-WDT-P×1 Sensor de fumaça:-JTY-GD-CA2001L×1 Sensor de temperatura e umidade: PM5000TT-TEMP×1 Sensor de nível de óleo: KNMY-268×1 (2) Monitor de ambiente de energia a ser montado em poste de 19 polegadas, manutenção frontal |
|
|
Bateria |
Bateria de lítio 48VDC 100AH*4 |
|
|
Ventilador |
DC48V+ controle de temperatura |
|
|
Lâmpada |
LED 48VDC |
|
|
Outros |
Caixa combinadora, cabos |
|
|
Ambiente |
Temperatura de Trabalho |
-40℃~+55℃ (+Radiação Solar) |
|
Temperatura de Armazenamento |
-40℃~+70℃ |
|
|
Umidade de Trabalho |
5%~95% (Sem condensação) |
|
|
Altitude de Trabalho |
0~4000 m |
|
2.Gabinete de Telecomunicações ExternoDiagrama Dimensional
-
