Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tensão de Operação: | 85Vac a 290Vac | Frequência: | 45Hz~66Hz； |
|---|---|---|---|
| Corrente de entrada: | ≤ 18A | Temperatura de funcionamento: | –10°C~+75°C |
| Temperatura de armazenamento: | ¥40°C~+75°C | Fator de potência: | ≥ 0,99 ((220Vac@20%~100% de carga) |
| THD: | ≤5％ (carga de 50% a 100%) | Tensão de saída: | 42 V DC ~ 58 V DC |
| MTBF: | > 500 000 horas (25°C) | Ruído audível: | ≤ 55 dB (A) (40°C) |

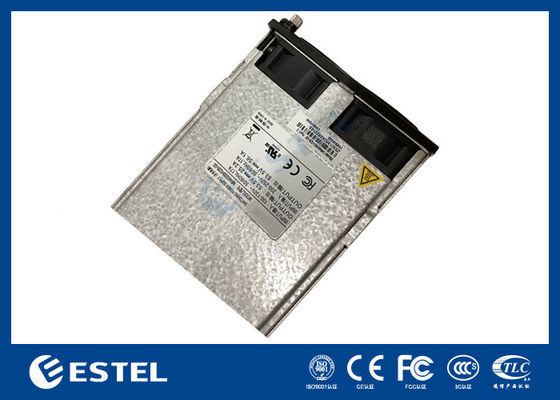

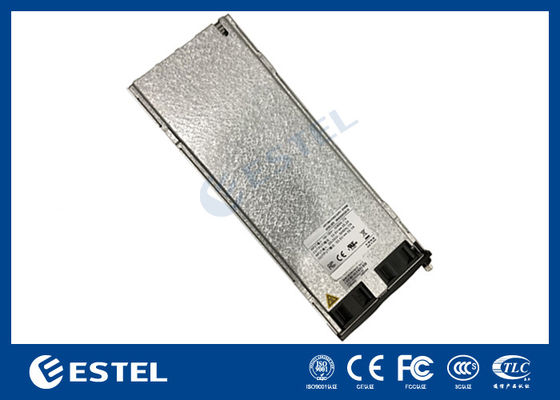

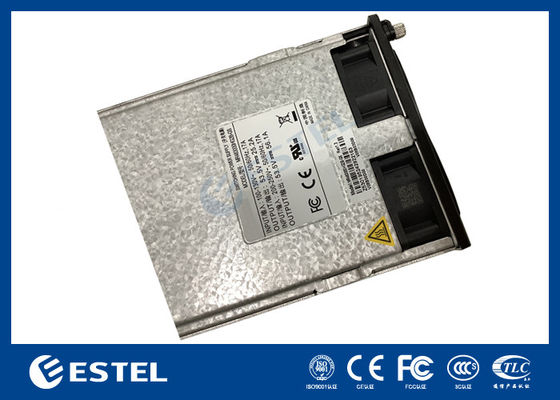

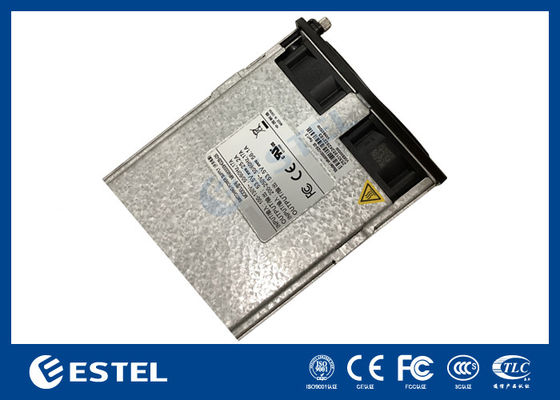

MR483000HG2B-GS Modulo rectificador do sistema de energia de telecomunicações
MR483000HG2B-GS é um dispositivo de alimentação que converte a tensão AC padrão em 48Vdc estável para
sistema de alimentação de comunicação.
Para uma capacidade de carga maior, os módulos de retificação podem ser ligados em paralelo ou um módulo de monitorização independente adicional pode ser utilizado para controlo inteligente.
O módulo rectificador é uma unidade modular plug-in concebida para ser compatível com racks e armários.

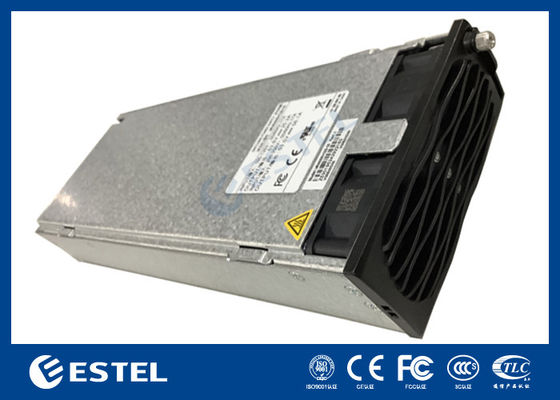

Aparição do Sistema de Energia de Telecomunicações
Introdução de módulos do Sistema de Energia de Telecomunicações
| Confiabilidade | |
| MTBF | > 500 000 horas (25°C) |
| Audivel Ruído | |
| Especificações | ≤ 55 dB (A) (40°C) |
Descrição da interface do Sistema de Energia de Telecomunicações
Definição do dedo dourado do módulodo Sistema de Energia de Telecomunicações
| Pinhas Número | Descrição da função do pin |
| 1,2 | Saída 48V- |
| 3,4 | Preenchimento |
| 5,6 | Saída 48V+ |
| 7 | Fios de endereçamento de grupo do retificador |
| 8 | Fios de endereço internos do retificador do grupo |
| 13 | CANL |
| 14 | CANH |
| 31,32 | terreno de protecção do módulo |
| 33,34 | Entrada de CA neutra ((N) |
| 35,36 | Linha de fase de entrada AC ((L) |
Introdução de painéis de módulos do Sistema de Energia de Telecomunicações
Descrição das luzes indicadoras do módulo rectificadordo Sistema de Energia de Telecomunicações
| Indicador |
Indicador cor |
Situação | Descrição do estado | Solução sugerida |
|
Potência Indicador |
Verde |
Em | A entrada do módulo AC é normal. | Estado normal, não é necessária ação |
|
Desliga. |
A entrada AC do módulo é anormal (sem potência de entrada alimentação, alimentação de energia de entrada sobre tensão e sub-voltagem, etc.) |
Verifique se a entrada é normal; se for normal, substitua o módulo rectificador |
||
|
4 Hz piscando (4 vezes/seg) |
Status da consulta manual | Estado normal, não é necessária ação | ||
|
Alarme Indicador |
Amarelo |
Desliga. | Não há alarme anormal. | Estado normal, não é necessária ação |
|
Em |
Alarme de pré-alarme de temperatura (temperatura ambiente superior a 65°C ~ desligamento por excesso de temperatura) |
Verificar se a ventilação do o módulo está bloqueado e se a temperatura ambiente é normal |
||
|
Desligamento em repouso (quando o módulo estiver em repouso) desligamento, apenas o indicador de protecção está ligado e o Módulo não comunica alarme) |
Estado normal, não é necessária ação |
|||
|
290Vac Voltagem < 300Vac |
Verifique se a tensão de entrada é normal | |||
| Limitador de corrente do módulo | Estado normal, não é necessária ação | |||
|
4 Hz piscando (4 vezes/seg) |
Erro de endereço de hardware do módulo | Verificar se o módulo está inserido no local e bloqueado | ||
|
0.5 Hz brilhamento (1x/2s) |
A comunicação entre o módulo e o exterior foi interrompida. |
Substituir o módulo rectificador ou módulo de monitorização; verificar a fiação do autocarro CAN do sistema de alimentação para detectar erros |
||
|
Indicador de falha |
Vermelho |
Desliga. | Não há alarme anormal. | Estado normal, não é necessária ação |
|
Em |
A saída está bloqueada devido a sobre-voltagem ou o módulo não está inserido no local |
Desligar o módulo rectificador, esperar por mais de 1 minuto, e depois inseri-lo | ||
| Nenhuma saída causada por falha interna do módulo rectificador | Substituição do módulo rectificador |
