Controlador: A Solução Definitiva para Sistemas de Energia de Telecomunicações de Alto Desempenho
Detalhes do produto

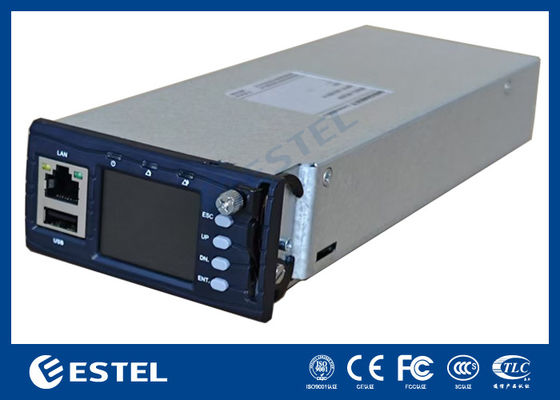

MC2900 Controlador
1Introdução ao controlador
O Mc2900 é o controlador de potência de corrente contínua de última geração desenvolvido. Ele é baseado na CPU ARM Cortex-A8, 256Nflash, 512M SRAM e sistema operacional Linux.e interface fácil de usarO controlador fornece a função de gestão do retificador, módulo solar, módulo eólico, módulo DC/DC, módulo HVDCdiesel, bateria VRLA e bateria de íons de lítio.
2. Características principais do controlador
- Lpv4 estático/DHCP, lpv6 estático/DHCP, TCP/IP, UDP, HTTPS, SNMP V1/V2C/V3
- Exibição LCD e web multilíngue
- Atualização do firmware do controlador via USB/WEB/WIFl/bluetooth
- Gerencia de 1 a 48 retificadores
3. Medição do controlador
22 x leituras de entrada analógicas e 12 x digitais, incluindo: tensão do sistema, corrente de carga, corrente da bateria, temperatura da bateria, temperatura ambiente, umidade ambiente, 12*Dl. 8*DO. etc.
4Comunicação do controlador
O controlador comunica com o computador hospedeiro em 2 modos: Rs485 e Ethernet (TcP/p, UDp, https e SNMp).O historial de operações e o historial de alarmes estão disponíveis no navegador WEBA comunicação entre o controlador e os retificadores e os módulos solares utiliza a comunicação CAN.
Protocolo SNMP suporta portas GET, SET e TRAP 4xRS485 para baterias BMS, DG ou placas de extensão de funções
Registro de Histórico de Alarme
200000 alarmes de histórico e 100000 eventos de histórico
Registo de estatutos do sistema
5000 registos de ensaio da bateria, 5000 registos de carga da bateria, 5000 registos de descarga da bateria, 5000 registos de funcionamento da DG
LCD&LED

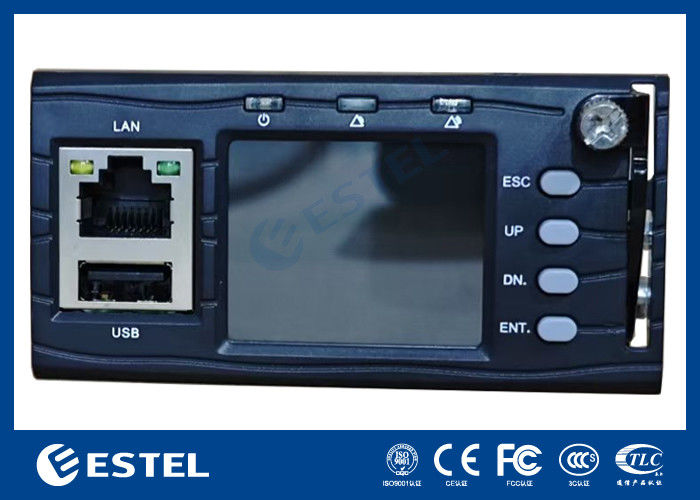

Ecrã LCD de 128 x 160 para aceder às condições de funcionamento actuais, alarmes, configurações do utilizador; LED verde/amarelo/vermelho para indicar o estado de funcionamento e alarmes
5.Recolha e gestão
- Rectificador, módulo solar, módulo eólico, módulo CC/DC, módulo DC/AC, dados do módulo HVDC
- Narada e Shoto bateria de lítio
- Bateria de lítio de qualquer protocolo modbus/YDT-1363 baseado na interface RS485 ou CAN
- Jiangsu Yao bateria inspecção data e aquisição
- Recolha de dados de medidores de CA inteligentes ou quadros de medição de CA auto-desenvolvidos
- Recolha e gestão de dados de medidores de CC inteligentes
- Recolha e gestão de dados ATS inteligentesRecolha e gestão de dados climáticosRecolha e gestão de dados CB inteligentes
- Cálculo da energia
6- Gerenciamento de baterias.
L Gestão de embarque e flutuação
L Límite de corrente de carga gestão
Compensação de temperatura
LVD
Teste de bateria
Calculo da tensão do ponto médio
Peak cut
Gerenciamento de baterias de lítio
L Mudança de acordo com a capacidade da bateria
Troque de acordo com a tensão da bateria
Teste DG
L Calculo do combustível restante
L Gerenciamento das prioridades do input energético
L Rectificador de economia de energia
L Rotação do retificador
Alarmes/eventos
- Alarme do SPD
- Alarme de entrada digital
- Alarme do fusível de carga
- Alarme de modo manual
- Desequilíbrio actual
- Alarme de temperatura ambiente
- Desligar carga
- Falha de alimentação AC
- Alarme do fusível da bateria
- Descarga da bateria
- Teste de bateria falhou
- Balanço da bateria
- Desligar a bateria
- Falha no sensor de temperatura da bateria
- Alarme de temperatura da bateria
- Comunicação BMS falha
- Falha da entrada AC do retificador
- Falha do retificador
- Falha do ventilador do retificador
- Proteção do retificador activada
- Estado de ligação/desligação do retificador
- Falha de comunicação do retificador
- Modo de poupança de energia do sistema
- Interrupção do modo de poupança de energia
- Falha de comunicação do módulo solar
- Falha do módulo solar
- Falha do ventilador do módulo solar
- Proteção do módulo solar activada
- Estado de ligação/desligação do módulo solar
- Falha de entrada do módulo solar
- AC sobre tensão e sob tensão
- CC sob tensão e sob tensão
-
