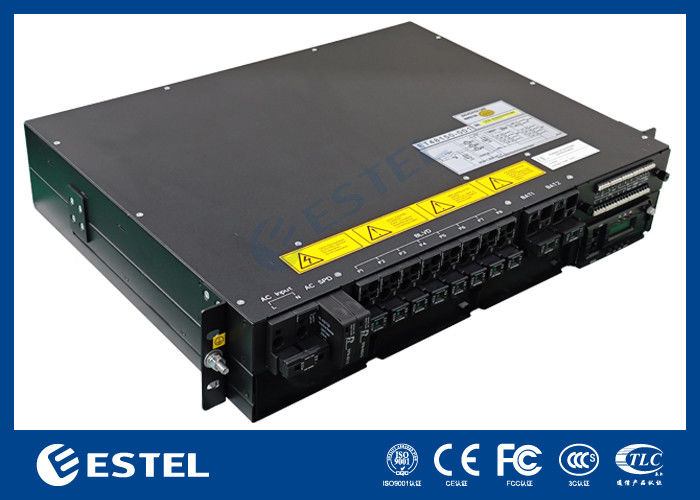

ET48200 M5E32A 2U Compacto Sistema de Energia de Telecomunicações Alta Densidade 12KW Montagem de rack

Montagem em rack high-density 12KW do sistema de energia compacto de ET48200 M5E32A 2U para telecomunicações

Introdução

A ESTEL ET48200 M5E32A é uma nova fonte de alimentação compacta incorporada, apresentando um design arquitetônico inovador que oferece um tamanho pequeno e alta densidade de potência (até 12KW em 2U). Este sistema prioriza a flexibilidade do cliente.

Seus disjuntores e retificadores conectáveis ​​de alta densidade permitem uma configuração de campo sem esforço para atender a diversos requisitos de aplicação. Os retificadores da série MR48 emparelhados com o controlador MC2600 garantem uma operação segura, confiável e flexível. Compacto o suficiente para a maioria dos gabinetes, é uma unidade de substituição ideal. Construída com base na tecnologia comprovada da ESTEL, a série MR48 está preparada para atender às demandas futuras.

Principais recursos

• Largura padrão de 19 polegadas, versátil;

• Design 2U altamente compacto, economizando espaço e custo de instalação;

• Gerenciamento inteligente, manutenção remota on-line, redução de acesso ao local e custos de manutenção;

• Gerenciamento perfeito da bateria para prolongar a vida útil da bateria;

• Fornece uma variedade de portas de comunicação;

• Interface LAN/RS232/RS485, LAN-SNMP, TCP/IP para obter rede flexível e monitoramento remoto;

• O módulo retificador e o controlador podem ser trocados a quente e com manutenção on-line conveniente;

• Ampla faixa de tensão de entrada AC (90~300Vac);

• Gestão inteligente: a manutenção remota online reduz as visitas ao local e os custos de manutenção.

Cenários de aplicação

• Expansão do site

• Estação base sem fio

• Rede de transmissão

• Rede de comunicação de empresas

Especificações

Diagrama

MR483000HG2B-CS

• Eficiência máxima >96%

• Redução de potência de 55°C para 75°C

• Redução da potência de saída em <176VAC

• Alta densidade de potência

MR484000SG1-GS

euEficiência máxima >96,5%

l Redução de potência de 45°C para 75°C

l Redução da potência de saída em <176VAC

l Alta densidade de potência

Controlador MC2600

Introdução

MC2600 é o controlador de energia DC de nova geração desenvolvido pela Megmeet. O controlador adota AR cortex-M4CPU de 32 bits como processador primário. O Mc2600 oferece muitos recursos e funções, além de uma interface mais robusta, fácil de usar e fácil de usar. Função poderosa de gerenciamento de energia hvbrid, incluindo gerenciamento de diesel, baterias VRLA e de íon de ítio e módulos solares.

Principais recursos

• Teste automático de bateria, incluindo teste programado avançado, teste constante e teste curto

• Minimize o tempo de instalação usando o recurso de upload de arquivo de configuração

• Menor custo operacional devido à função de espera de economia de energia para retificador

• Gerencia de 1 a 40 retificadores

Medição

24 x leituras de entrada analógicas e 9 x digitais, incluindo: tensão do sistema, corrente de carga, corrente da bateria, temperatura da bateria, 8*Dl, 8*D0, etc.

Comunicação

O controlador se comunica com o computador host em 2 modos: Rs485 e ethernet (WEB ou SNMP). Configuração e edição de parâmetros operacionais, download de registros de dados e histórico de alarmes estão disponíveis via navegador WEB. A comunicação entre o controlador e os retificadores e os módulos solares utiliza comunicação CAN.

O protocolo SNMP suporta portas GET, SET e TRAP 4xRs485 para bateria BMS, DG ou dispositivo de função de extensão

Registro do histórico de alarmes

Registro de histórico de alarme de 1.000 eventos, FlFO para análise do sistema

Registro de estatísticas do sistema

1.000 registros de leituras de tensão de saída e corrente de carga e 50 registros de leituras históricas de testes de bateria

LCD e LED

Tela LCD 128 x 32 para acessar status, alarmes e configurações do usuário; LEDs verdes/amarelos/vermelhos indicam status de operação e alarmes

Gerenciamento de bateria

• Carga flutuante/boost

• Teste de bateria

• Compensação de temperatura

• Previsão de capacidade da bateria

• Baixa tensão/desconexão da tampa

• Temperatura baixa/alta

• desconexão

Gerenciamento de bateria

• Gerencia vários Megmeetretificadores e/ou módulos solares em um sistema

• Equalize o tempo de execução do retificador para

• otimização vitalícia

• Otimizar o número de ativos

• retificadores para maior eficiência

Alarmes/Eventos

• Alarme SPD

• Alarme de entrada digital

• Alarme de fusível de carga

• Alarme de modo manual

• Desequilíbrio atual

• Alarme de temperatura ambiente

• Desconexão de carga

• Falha de energia CA

• Alarme de fusível da bateria

• Descarga da bateria

• Falha no teste da bateria

• Desequilíbrio da bateria

• Desconexão da bateria

• Falha no sensor de temperatura da bateria

• Alarme de temperatura da bateria

• Fai de comunicação BMS

• Falha na entrada CA do retificador

• Falha no retificador

• Falha no ventilador do retificador

• Proteção do retificador ativada

• Status ligado/desligado do retificador

• Falha na comunicação do retificador

• Modo de economia de energia do sistema

• Interrupção do modo de economia de energia

• Falha na comunicação do módulo solar

• Falha no módulo solar

• Falha no ventilador do módulo solar

• Proteção do módulo solar ativada

• Status ligado/desligado do módulo solar

• Falha na entrada do módulo solar

• Sobretensão e subtensão CA

• Sobretensão e subtensão DC

Controlador MC2900

Introdução

Mc2900 é o controlador de energia DC de última geração desenvolvido pela Megmeet. é baseado em CPU ARM Cortex-A8, 256Nflash, 512M SRAM e sistema operacional Linux. Mc2900 oferece uma interface mais robusta, fácil de usar e fácil de usar. O controlador fornece a função de gerenciamento de retificador, módulo solar, módulo eólico, módulo DC/DC, módulo HVDC diesel, bateria VRLA e bateria de íon de lítio.

Principais recursos

• lpv4 estático/DHCP, lpv6 estático/DHCP, TCP/IP, UDP,HTTPS, SNMP V1/V2C/V3

• LCD multilíngue e display web

• Atualização de firmware do controlador via USB/WEB/WIFl/bluetooth

• Gerencia de 1 a 48 retificadores

Medição

22 x leituras de entrada analógicas e 12 x digitais, incluindo: tensão do sistema, corrente de carga, corrente da bateria, temperatura da bateria, temperatura ambiente, umidade ambiente, 12 * Dl. 8 * FAÇA.etc.

Comunicação

O controlador se comunica com o computador host em 2 modos: Rs485 e Ethernet (TcP/p, UDp, https e SNMp). Configuração e edição de parâmetros operacionais, download do histórico operacional e histórico de alarmes estão disponíveis no navegador WEB. A comunicação entre o controlador e os retificadores e os módulos solares utiliza comunicação CAN.

O protocolo SNMP suporta portas GET, SET e TRAP 4xRS485 para baterias BMS, DG ou placas de função de extensão

Registro do histórico de alarmes

200.000 alarmes históricos e 100.000 eventos históricos

Registro de estatísticas do sistema

5.000 registros de teste de bateria, 5.000 registros de carga de bateria, 5.000 registros de descarga de bateria, 5.000 registros de execução DG

LCD e LED

Tela LCD 128 x 160 para acessar condições operacionais atuais, alarmes e configurações do usuário; LEDs verdes/amarelos/vermelhos indicam status de operação e alarmes

Coleta e Gestão

• Retificador, módulo solar, módulo eólico, módulo DC/DC, módulo DC/AC, dados do módulo HVDC

• Coleta de dados do pacote de bateria de lítio Narada e Shoto

• Bateria de lítio de qualquer protocolo modbus/YDT-1363 baseado em interface RS485 ou CAN

• Jiangsu yaao bateriainspeção datada aquisição

• Medidor AC inteligente ou coleta de dados da placa ACmetering autodesenvolvida

• Coleta de dados do medidor DC inteligente Coleta e gerenciamento de dados Smart DG

• Coleta e gerenciamento de dados Smart ATS Coleta e gerenciamento de dados climáticos Coleta e gerenciamento de dados Smart CB

• Cálculo de energia

Gerenciamento de bateria

• Gerenciamento de inicialização e flutuação

• Carregar gerenciamento de limite atual

• Compensação de temperatura

• LVD

• Teste de bateria

• Cálculo de capacidade de tensão de ponto médio

• Corte de pico

• Gerenciamento de bateria de lítio

• Mude de acordo com a capacidade da bateria

• Mude de acordo com a tensão da bateria

• Teste DG

• Cálculo de combustível restante

• Gestão de prioridades de entrada de energia

• Gerenciamento de economia de energia do retificador

• Rotação do retificador

Alarmes/Eventos
