Detalhes do produto:
Condições de Pagamento e Envio:
|
| Rectifier module output power: | 3000W | Power Factor: | >0.99 |
|---|---|---|---|
| Input Frequency: | 45~66Hz | Max. Rectifier Module Output Current: | 50A |
| Module numbers: | 6 | Maximum Capacity: | 18KW(300A) |
| Output type: | DC | Type: | Telecom Rectifier,telecom rectifier for switching power supply |
| Efficiency: | >96% | Warranty: | 1 Year |
| Destacar: | Fonte de alimentação de armazenamento de 19 polegadas,6 Fornecimento de energia do quadro do módulo rectificador,Fornecimento de energia de 5U de altura do quadro |
||
48V Plug-In Frame Power Supply 5U Altura 19 polegadas Instalação de rack com 6 módulos de retificador
C0510145construção
C0510145Consiste em seis módulos:
Módulo rectificador x 6
Dispositivos de separação de baterias: 1 × 125A/1P
Dispositivos de corte de carga
LLVD:63A/1P×3,40A/1P×2,32A/1P×2
BLVD:16A/1P×2,10A×2,6A/1P×2
Um sistema de retificação converte corrente alternada (CA) em corrente contínua (CC) e fornece a energia necessária para carregar baterias.
Com o foco na melhoria contínua do custo total de propriedade, os retificadores ESTEL, combinados com recursos avançados de controlo e monitorização, ajudam a reduzir tanto os custos de capital como os de exploração.
Os nossos sistemas de retificadores ostentam uma excelente densidade de potência, ao mesmo tempo que cumprem os requisitos de espaço e peso.Deixam muito espaço para outros equipamentos e economizam custos de embalagem e transporte.
Além disso, a sua elevada eficiência reduz o consumo total de energia e a pegada de carbono.
O sistema de alimentação de comunicações incorporado (sistema de retificação) é adequado para pequenos interruptores controlados por programa, redes de acesso, equipamentos de transmissão, comunicações móveis,
Estação terrestre de comunicações por satélite, fonte de alimentação de comunicações por microondas, e pode também ser utilizada para alimentação de outros equipamentos de comunicações.
Em circunstâncias normais, vários parâmetros do módulo rectificador e da unidade de distribuição de energia são controlados pelo módulo de monitorização,e trabalhar de acordo com os seus parâmetros predeterminados ou comandos do utilizador.
Se a rede principal falhar, o sistema será alimentado pela bateria neste momento.
Quando a tensão da bateria for inferior ao ponto de alarme de baixa tensão da bateria de 46 V dc (o valor de alarme pode ser ajustado) do monitor, o módulo de monitorização informa um alarme.
Quando a fonte de alimentação externa é restabelecida, o sistema retoma o funcionamento normal.
C0510145É constituído por uma unidade de distribuição, um módulo de retificação, um módulo de conversão e um módulo de monitorização.
| Configuração | Módulo rectificador | Observação |
| Padrão | GB 4943 | Para mais informações, consulte as especificações dos módulos |
| Padrão | IEC/EN 62368-1 | |
| Padrão | EN 55032 Classe A,GR1089 Edição 4,R3-10, R3-11, R3-12 Classe B certificado pela América do Norte | |
| Padrão | EN300386, CLASSA |
Sistema de retificação de 18 kW 48VDC Detalhes rápidos:
| Modelo | C0510145 | ||
| Sistema | Dimensão ((mm) | 482.0(W) *350.0(D) *5U(H) | |
| Peso | ≤ 15 kg(sem módulo retificador) | ||
| Modo de arrefecimento | Refrigeração natural | ||
| Modo de instalação | Instalado num rack de 19 polegadas ou no interior do armário | ||
| Grau IP | Proteção IP20 | ||
| Distribuição AC | Voltagem de entrada | 380VAC trifásico ou 220VAC monofásico | |
| Capacidade de entrada | 1 × 63A/4P | ||
| Distribuição de CC | Voltagem de saída | -42~-58VDC, valor nominal: -53,5VDC | |
| Capacidade máxima | 18kW ((6x3000W módulo rectificador) | ||
| Dispositivos para desligamento de baterias | 2x125A/1P | ||
| Dispositivos de corte de carga |
LLVD:63A/1P×3,40A/1P×2,32A/1P×2 |
||
| SPD de corrente contínua | 10kA/, 8/20μs | ||
| Módulo rectificador | Voltagem de entrada | 85VAC-300VAC, valor nominal: 220VAC | |
| Eficiência | ≥ 96% | ||
| Potência nominal | 3000 W ((176 ∼300 VAC) | ||
| Dimensão | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | ||
| Modo de arrefecimento | Refrigeração forçada | ||
| Controlador | Entrada de sinal | Temperatura da bateria, 1 temperatura ambiente | |
| Saída de alarme | 6 contacto seco | ||
| Porto de comunicação | RS232/485, SNMP v2 | ||
| Modo de exibição | LCD | ||
| Meio Ambiente | Temperatura de funcionamento | -40°C~+65°C | |
| Temperatura de armazenamento | -40°C~+70°C | ||
| Umidade de funcionamento | 5% ~ 95% ((não condensado) | ||
| Altitude | 0~3000m ((Se a altitude estiver na faixa de 2000m a 3000m, a temperatura máxima de funcionamento diminui em 1°C à medida que a altitude aumenta em 200m.) | ||
Características do produto
1) O módulo rectificador adota a tecnologia de compensação do factor de potência ativo e o valor do factor de potência atinge 0.99.
2) A gama de funcionamento normal da tensão de entrada AC é larga até 90 ̊290V, Fase Única, (323 V~480 V ac, Fase 3).
3) O módulo de retificação adota a tecnologia de comutação suave de ponte completa e a eficiência é de até 96%.
4) Gestão inteligente da bateria. Existem funções de desligamento de carga e proteção contra baixa tensão da bateria (LVLD+LVBD) e desligamento secundário (interruptor de alimentação secundário),
que pode realizar funções como compensação de temperatura, equalização automática e controlo de carga flutuante, regulação automática da tensão, cálculo da capacidade da bateria,e testes de baterias online.
5) O módulo rectificador adota a tecnologia de troca a quente sem danos, plug and play, e o tempo de substituição é inferior a 1min.
6) Design em rede, fornecendo múltiplas interfaces de comunicação (como RS485, contacto em seco), rede flexível, monitorização local e remota limitada, sem supervisão.
7) Projeto de protecção contra raios para os lados AC e DC, adequado para zonas de tempestade.
8) Suporte às funções de protecção contra falhas e alarme de falhas.
9) A operação e a manutenção amigáveis podem ser instaladas contra a parede, economizando espaço efetivamente.
10) Radiação ultra-baixa.
A configuração lógica do nosso sistema híbrido

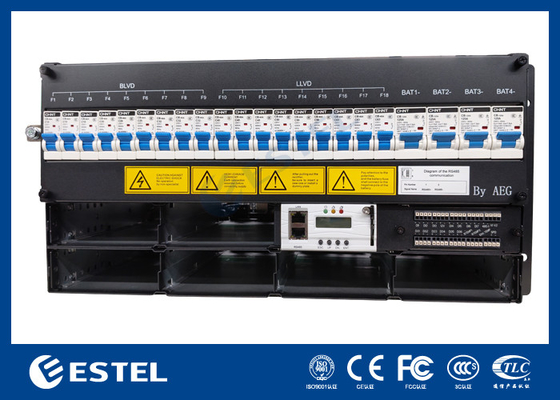

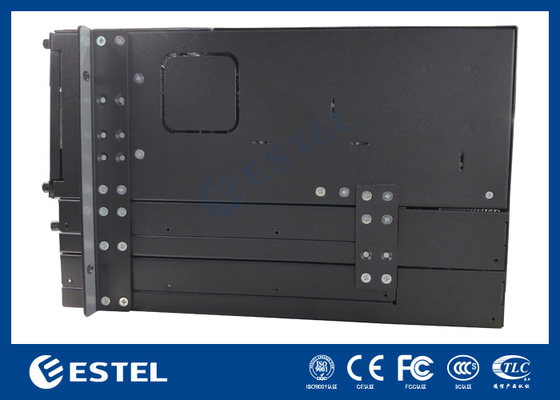

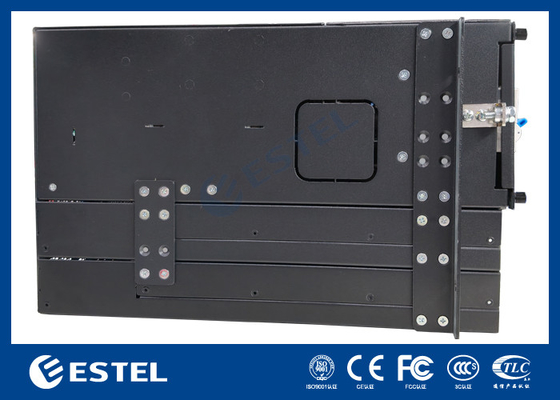

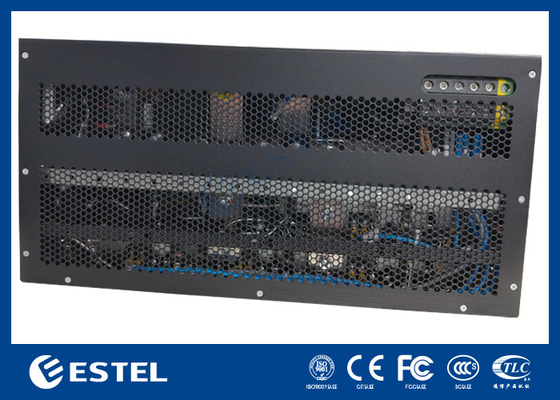

Imagens do produto:
Dimensão do módulo rectificador:
| Classificação de isolamento | ||
| Parâmetro | Padrão | Observação |
| Força de isolamento (entrada AC) | Input-Output:3500Vdc/10mA//1min |
Sem flashover ou falha. Remover o tubo de descarga/dispositivo de protecção contra ondas antes do ensaio, sem módulo rectificador ou módulo de monitorização. Saída com duas vias, terminal de baixa tensão, terminal de alta tensão com função de desvio AC, não a ensaiar. |
| Capacidade de entrada:3500Vdc/10mA//1min | ||
| Capacidade de saída: 750Vdc/10mA//1min | ||
| Força de isolamento (entrada CC) | Input-Output: 750Vdc/10mA//1min | |
| Capa de entrada: 750Vdc/10mA//1min | ||
| Capacidade de saída: 750Vdc/10mA//1min | ||
| Corrente de fuga | ≤ 3,5 mA | 280Vac de entrada, saída a carga total |
| Resistência ao isolamento | @ Ambiente normal, umidade relativa de 90%, tensão de ensaio de 500 V CC, a resistência de isolamento de entrada-saída, entrada-terra, saída-terra não deve ser inferior a 10 MΩ.Saída com 2 vias terminal de baixa tensão, de alta tensão com função de desvio AC, não a ensaiar. | |
Aplicação
(1) Acesso à integração
(2) Sistema de distribuição e extensão no interior
(3) Estação móvel e sistema de extensão de cobertura
(4) WLAN
(5) Estação terrestre de comunicações por satélite e estação de comunicações por microondas
(6) Sala de distribuição de corrente fraca
(7) Outros sistemas de alimentação ininterrupta AC/DC
| Refrigeração por ar forçado |
