Sistema de retificador de telecomunicações de ligação a quente 8U para gabinete interior com ampla faixa de tensão de entrada 85-300Vac
Detalhes do produto
Unidade do sistema de alimentação
,Sistema de retificação para telecomunicações
,Sistema de retificação de telecomunicações de altura 6U
Sistema de retificador de telecomunicações de ligação a quente 8U para gabinete interior com ampla faixa de tensão de entrada 85-300Vac
1. Visão geral
ET48300-001 sub-rack fonte de alimentação com 8U design de altura pode atender às necessidades críticas de aplicação de fibra e transmissão de microondas, dispositivo de acesso e interruptor.com MCBs AC/bateria/carga.
2Características principais
2.1 Largura padrão de 19 polegadas, que tem a vantagem de ser amplamente utilizada;
2.2 Perfeito gerenciamento da bateria, prolonga a vida útil da bateria e fornece várias portas de comunicação, RS485, porta de internet, contatos secos, etc.que permite uma rede flexível e um controlo remoto;
2.3 O retificador e o controlador podem ser ligados a quente, facilitando e acelerando a manutenção em linha;
2.4 Ampla faixa de tensão de entrada ((85-300Vac) a rede de energia é adaptável.
3Lista de configuração do gabinete rectificador de telecomunicações
| Não | Descrição | Especificações | Quantidade |
| 1 | Armário interior | (1) Dimensões externas: W×D×H 600×600×2000mm (2) Um compartimento: incluem estante 42U de 19" (3) Com uma porta da frente (placa acrílica) e fechadura do armário (4) Material: aço laminado a frio, parede única (5) Incluindo dois ventiladores de 48VDC (6) Incluindo dois tabuleiros |
1 |
| 2 | Sistema de retificação |
Sistema: ET48300-001 (altura 19" 8U) |
1 |
| 3 | Sensor de fumaça | Conectado ao módulo de monitorização do sistema de retificação | 1 |
| 4 | Sensor de água | Conectado ao módulo de monitorização do sistema de retificação | 1 |
| 5 | Sensor de temperatura | Conectado ao módulo de monitorização do sistema de retificação | 1 |
| 6 | Sensor de porta | Conectado ao módulo de monitorização do sistema de retificação | 1 |
| 7 | Pacote | Caixa de madeira | 1 |
4Especificação técnica do retificador
| Categoria | ET48300-001 | |
| Sistema | Dimensão ((mm) | 482.0(W) *350.0(D) *8U(H) |
| Peso | ≤ 40 kg ((sem módulo retificador) | |
| Modo de arrefecimento | Refrigeração natural | |
| Modo de cablagem | Entrada superior e saída superior | |
| Modo de manutenção | Manutenção frontal, alteração do grau do módulo de apoio | |
| Modo de instalação | Instalado num rack de 19 polegadas ou no interior do armário | |
| Grau IP | Proteção IP20 | |
| Distribuição AC | Modo de entrada | 220VAC ((L1-L2-L3 ligados em paralelo) |
| Capacidade de entrada | 63A/4P×1 | |
| Frequência de entrada | 45 ~ 65 Hz, valor nominal: 50 Hz/60 Hz | |
| Capacidade de produção | 32A/1P×6 (individual para cada módulo de retificador) | |
| SPD AC | 20kA/40kA, 8/20μs | |
|
DC Distribuição
|
Voltagem de saída | -43~-58VDC, valor nominal: -53,5VDC |
| Capacidade máxima | 18 kW (módulo retificador MR483000HG2B-GS 3KW×6) | |
| Desligador de bateria | 125A/1P × 2 | |
| Interruptor de desvio | 125A/4P × 1 | |
| Dispositivos de corte de carga |
LLVD: 63A/1P×2, 125A/1P×2 |
|
| SPD de corrente contínua | 40kA, 8/20μs | |
| Rectificador | Voltagem de entrada | 85VAC ≈ 300VAC, com 220VAC nominal |
| Eficiência | ≥ 96% | |
| Potência nominal | 3000W ((176~300VAC) | |
| Temperatura de funcionamento | -40°C~+75°C (com total de saída inferior a 50°C) | |
| Dimensão | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |
| Peso | ≤ 2 kg | |
| Modo de arrefecimento | Refrigeração forçada com ventilador | |
| Fator de potência | ≥ 0,99 | |
| THD | ≤ 5% | |
| Controlador | Entrada de sinal | 4 AI ((3 temperatura da bateria, 1 temperatura ambiente), 7 DI ((SPD, 6 DI comuns) |
| Saída de alarme | 4 contacto seco | |
| Porto de comunicação | RS485, SNMP | |
| Modo de exibição | LCD | |
|
Meio Ambiente
|
Temperatura de funcionamento | -40°C~+75°C (com total de saída inferior a 50°C) |
| Temperatura de armazenamento | -40°C~+70°C | |
| Umidade de funcionamento | 5% ~ 95% ((não condensado) | |
| Altitude | 0~3000m ((Se a altitude estiver na faixa de 2000m a 3000m, a temperatura máxima de funcionamento diminui em 1°C à medida que a altitude aumenta em 200m.) | |

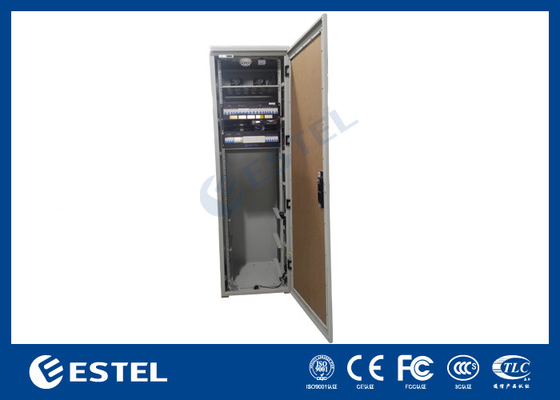

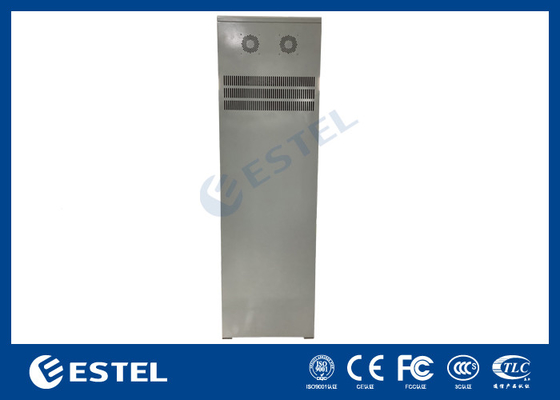

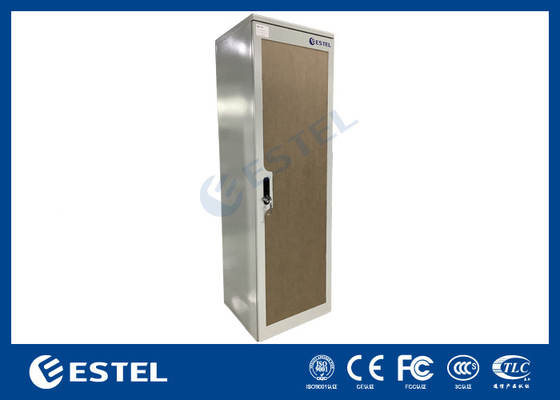

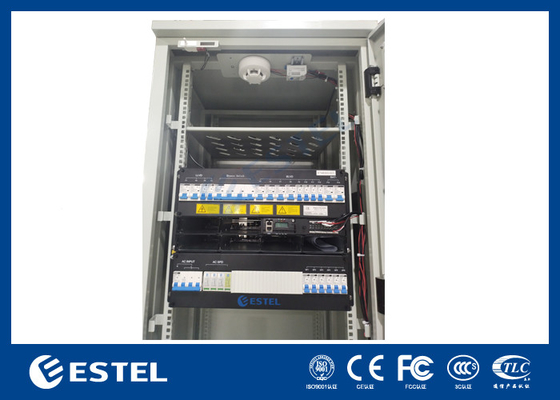

5- Fotos do retificador.
6Equipamento de produção
-
