ET48300005 Sistema de alimentação incorporado para alimentação ininterrupta e gabinete exterior
Detalhes do produto
Sistema de alimentação incorporado para UPS
,Gabinete Externo do Sistema de Energia para Telecomunicações
,Sistema embarcado de fonte de alimentação ininterrupta
ET48300005 Sistema de alimentação incorporado para alimentação ininterrupta e gabinete exterior
ET48300-005 Introdução ao sistema de alimentação em corrente contínua incorporado
A fonte de alimentação de sub-rack ET48300-005 possui um design de altura compacto de 5U para atender às necessidades críticas de aplicação de transmissão de fibra e microondas, dispositivos de acesso e interruptores.O sistema tem uma potência máxima de 300AOs cabos são acessíveis pela frente com MCBs e barras de autocarro.
Características fundamentais
-
Largura padrão de 19 polegadas: garante compatibilidade para uso amplo.
-
Altura compacta de 5U: poupa espaço e reduz os custos de instalação.
-
Operação frontal e acesso a cabos: proporciona um apelo estético e uma manutenção segura.
-
Gerenciamento avançado da bateria: prolonga a vida útil da bateria e oferece várias portas de comunicação (RS485, porta de internet, contatos secos) para rede flexível e monitoramento remoto.
-
Rectificador e controlador trocáveis a quente: permite uma manutenção online fácil e rápida.
-
Ampla faixa de tensão de entrada (85-300Vac): adapta-se a várias condições da rede elétrica.
Cenários de aplicação
-
Estações de base sem fio
-
Redes de transmissão
-
Redes de comunicação para as empresas
Especificações
|
Tipo |
Sistema |
|---|---|
| Dimensão | 482.0(W) × 350.0(D) × 5U(H) |
| Peso | ≤ 25 kg (sem rectificadores) |
| Modo de arrefecimento | Refrigeração natural |
| Modo de instalação | Instalado num rack de 19 polegadas ou no interior do armário |
| Modo de cablagem | Entrada superior e saída superior |
| Modo de manutenção | Manutenção frontal, suporta mudança de grau do módulo |
| Nível de protecção | Proteção IP20 |
Distribuição AC
-
Modo de entrada: 220 VAC monofásico
-
Capacidade de entrada: 1 × 100A/2P
-
Frequência de entrada: 45~65Hz (valor nominal: 50Hz/60Hz)
-
AC SPD: 20kA/40kA, 8/20μs
Distribuição de CC
- Voltagem de saída: -43 a -58VDC (valor nominal: -53,5VDC)
- Capacidade máxima: 18 kW
- Disjuntor de bateria: 2 × 125 A (1-pólo)
- Discos de carga:
- LVD: 32A (1-polo) × 2 + 40A (1-polo) × 2 + 63A (1-polo) × 3
- BLVD: 6A (1-polo) × 2 + 10A (1-polo) × 2 + 16A (1-polo) × 2
- Voltagem de entrada do retificador: 85VAC a 300VAC (220VAC nominal)
- Eficiência: > 96%
- Potência nominal: 3000W (176~300VAC)
- Temperatura de funcionamento: -40°C a +75°C (com potência total inferior a 50°C)
- Dimensões: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H)
- Peso: ≤ 2 kg
- Modo de arrefecimento: arrefecimento forçado
- Fator de potência: ≥ 0.99
- THD: ≤ 5%
Controlador
- Entrada de sinal: 4 AI (3 bateria temp., 1 ambiente temp), 7 DI (SPD, 6 DI comum)
- Saída de alarme: 6 contatos secos
- Porta de comunicação: RS485, SNMP
- Modo de exibição: LCD
Meio Ambiente
- Temperatura de funcionamento: -40°C a +75°C (potência total inferior a 50°C)
- Temperatura de armazenagem: -40°C a +70°C
- Umidade de funcionamento: 5% a 95% (não condensante)
- Altitude: 0 a 3000 m (Para altitudes entre 2000 m e 3000 m, a temperatura máxima de funcionamento diminui 1 °C a cada aumento de altitude de 200 m).
Esta visão geral fornece uma compreensão abrangente do sistema de alimentação de corrente contínua incorporado ET48300-005, projetado para confiabilidade e eficiência em várias aplicações de telecomunicações.

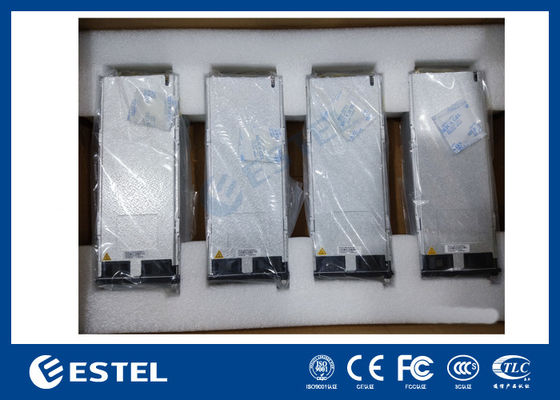

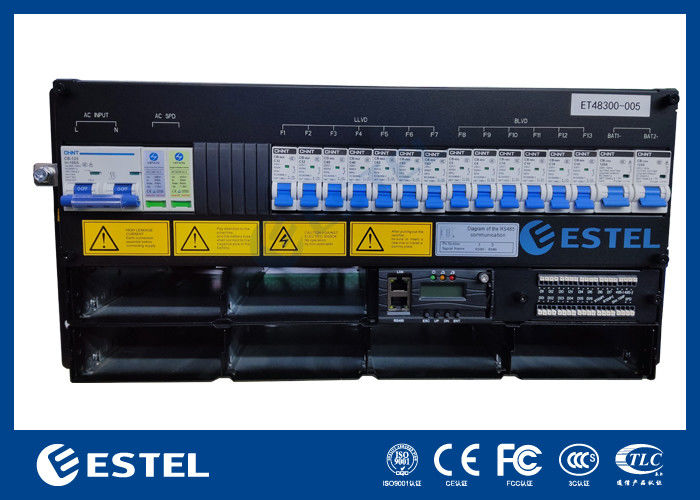

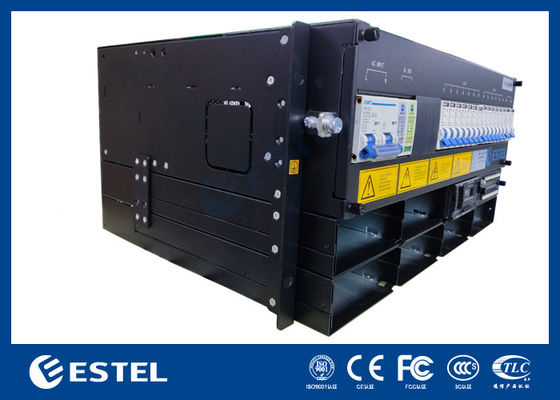

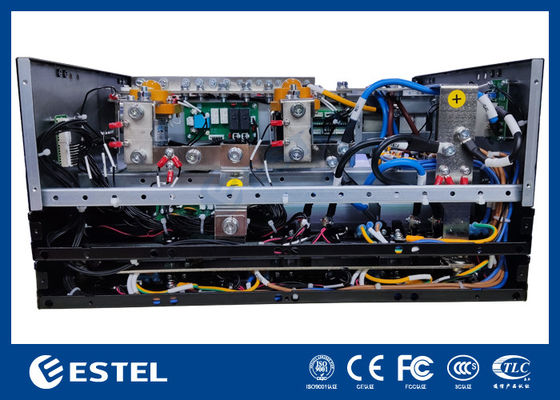

ET48300-005 Sistema de alimentação incorporado Imagens:
-
