Sistema de alimentação de retificador padrão de 19 polegadas 2U entrada AC e saída DC para gabinete de telecomunicações
Detalhes do produto
Rectificador de telecomunicações 2U de 19 polegadas
,Sistema de potência de saída AC de entrada
,fonte de alimentação para gabinete de telecomunicações
Sistema de alimentação de retificador padrão de 19 polegadas 2U entrada AC e saída DC para gabinete de telecomunicações
1. AC Input DC Output 19 polegadas 2U Sistema de alimentação de retificador padrão para gabinete de telecomunicações Introdução:
O sistema de alimentação do retificador padrão 2U foi especificamente concebido para satisfazer a demanda por soluções de alimentação de maior densidade e mais compactas.Fonte de alimentação fácil de utilizar e fiável, encaixando num espaço mínimo..
O M45D65B é constituído por uma unidade de distribuição, um módulo de retificação, um módulo de conversão e um módulo de monitorização.
|
Configuração |
Módulo rectificador |
Observação |
|
Padrão |
GB 4943 |
Para mais informações, consulte as especificações dos módulos |
|
Padrão |
IEC/EN 62368-1 |
|
|
Padrão |
EN 55032 Classe A,GR1089 Edição 4,R3-10, R3-11, R3-12 Classe B certificado pela América do Norte |
|
|
Padrão |
EN300386, CLASSA |
2. Sistema de retificação 2U Detalhes rápidos:
|
Distribuição AC |
Distribuição de CC |
||
|
Modo de entrada |
380VAC trifásico |
Tensão de saída |
42 a -58VDC,valor nominal:-53,5VDC |
|
Capacidade de entrada |
63A |
Disjuntor de carga |
6 × 30A/ 1 P |
|
Frequência de entrada |
45 a 66 Hz, valor nominal:50 Hz/60 Hz |
DOCUP |
10kA, 8/20μs |
|
Rectificador |
Controlador |
||
|
Voltagem de entrada |
85VAC ~ 300VAC, 220VAC nominal |
Saída de alarme |
6 contacto seco |
|
Eficiência |
> 96% |
Entrada de sinal |
4 AI(3 Temperatura da bateria, 1 temperatura ambiente, 7 DI (SPD,6 DI comum) |
|
Potência nominal |
1740W ((176-300VAC) |
Porto de comunicação |
RS485, SNMP |
|
Temperatura de funcionamento |
-40°C~+75°C (potência de saída inferior a 50°C) |
Modo de exibição |
LCD |
|
Sistema |
Meio Ambiente |
||
|
Modo de arrefecimento |
Refrigeração natural |
Temperatura de funcionamento |
10°C a + 55°C |
|
Modo de cablagem |
Cablagem traseira |
Temperatura de armazenamento |
40°C a +75°C |
|
Modo de manutenção |
Manutenção de back-end, mudança de nível do módulo de suporte |
Umidade de funcionamento |
5% a 95% ((não condensado) |
|
Nível de protecção |
Proteção IP20 |
Altitude |
0 a 4000 m ((se a altitude estiver na faixa de 3000 m a 4000 m, a temperatura máxima de funcionamento diminui 1°C à medida que a altitude aumenta 200 m) |
3Características do produto
-
Compensação do fator de potência ativo: o módulo do retificador utiliza a tecnologia de compensação do fator de potência ativo, atingindo um fator de potência de 0.99.
-
Ampla faixa de tensão de entrada AC: a faixa de funcionamento normal para a tensão de entrada AC é ampla, de 90 a 290V para monofase (e 323V a 480V para trifásico).
-
Alta eficiência: o módulo de retificador utiliza a tecnologia de comutação suave de ponte completa, com uma eficiência de até 96%.
-
Gerenciamento inteligente da bateria: as características incluem proteção contra carga e proteção contra bateria de baixa tensão (LVLD + LVBD), bem como desligamento secundário (através de um interruptor de alimentação secundário).Suporta funções como compensação de temperatura, equalização automática e controlo de carga flutuante, regulação automática da tensão, cálculo da capacidade da bateria e teste online da bateria.
-
Tecnologia de troca a quente: o módulo do retificador suporta troca a quente não prejudicial, permitindo uma fácil troca plug-and-play em menos de 1 minuto.
-
Design em rede: oferece múltiplas interfaces de comunicação (como RS485 e contatos secos) para rede flexível, permitindo monitoramento local e remoto em tempo real com operação desatendida.
-
Proteção contra raios: concebido com proteção contra raios para ambos os lados AC e DC, tornando-o adequado para uso em áreas propensas a tempestades.
-
Proteção contra falhas e alarmes: Suporta funções de proteção contra falhas e alarme para melhorar a confiabilidade do sistema.
-
Manutenção fácil de usar: o projeto permite a instalação em parede, economizando espaço e simplificando a manutenção.
-
Baixa Radiação: Incorpora um projeto avançado de compatibilidade eletromagnética para garantir níveis de radiação ultra-bajos.

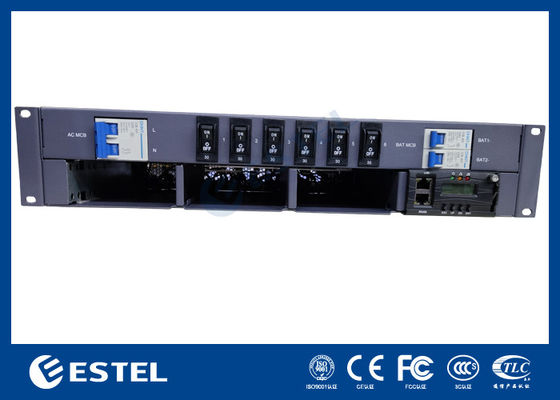

4Imagem do sistema de retificação:
5Imagem do módulo de retificação:
6. Impressões da embalagem:
-
