Detalhes do produto:
Condições de Pagamento e Envio:
|
| Bloqueio do gabinete: | Bloqueio anti-roubo de três pontos (bloqueio de apoio) | Tamanho externo: | W800*D940*H2050mm |
|---|---|---|---|
| Materiais: | Aço galvanizado, parede única | Método de arrefecimento: | Ar condicionado de corrente contínua de 500w para arrefecimento |
| Cremalheira de equipamento: | 19 polegadas, altura de 40 RU | Classificação IP: | IP55 |
| Sistema: | Sistema de hibridação com unidade de monitorização | Módulo rectificador: | - Sim, sim. |
| Módulo solar: | - Sim, sim. | ||
| Destacar: | Armário de energia integrado externo,Gerenciamento de vários locais,Sistema híbrido fotovoltaico |
||
Função de gestão de vários locais Gabinete de energia integrado Gabinete de energia para nova atualização
Breve Introdução
Como funciona um sistema solar híbrido?
Existem vários componentes envolvidos no funcionamento do sistema híbrido fotovoltaico. Os componentes envolvidos são os seguintes:
Os painéis solares (PV Array) são instalados em uma estrutura montada no telhado ou no solo para obter a máxima luz solar para converter a energia solar em eletricidade de corrente contínua.
Os inversores Micro-inversores, e inversores híbridos, todos os quais lidam com entradas de energia solar e bateria.
As baterias armazenam a energia solar extra gerada para que possa ser utilizada após o pôr do sol, quando há pouca luz solar ou em dias nublados.Ele contém um sistema de gerenciamento de bateria que ajuda a monitorar o carregamento e descarga da bateria para otimizar seu uso e vida útil.
Conexão com a rede de alimentação: quando a bateria e a energia solar são insuficientes, a ligação à rede ajuda a fazer o backup da fonte de energia e permite que o excesso de energia solar seja devolvido à rede.Há algumas áreas onde podem ganhar créditos para exportar o excesso de energia para a rede.
Fluxo energético Para melhorar a eficiência do fluxo energético, a gestão energética ajuda a monitorizar e controlar o seu fluxo no sistema.Também tem tecnologia inteligente que ajuda a armazenar a energia quando é mais exigida..
Mecanismo de armazenamento ¢ Inclui o uso de baterias para poupar o acesso à energia solar gerada através de painéis solares.Quando a geração solar fica baixa as baterias ajudam a gerar eletricidade para que não haja queda de energia.
Lista de configurações do nosso gabinete de energia híbrida ET8094205H
| Lista de configuração do gabinete | |
| Tamanho externo |
800 mm ((W) x 940 mm ((D) x 2050 mm ((H) (incluindo protuberâncias de regulação de temperatura) |
| Área de cobertura | 800 mm ((W) x 700 mm ((D) |
| Altura da base | 150 mm |
| Peso | ≤ 130 kg (excluindo o equipamento e a bateria) |
| Espaço do usuário | 37U |
| Materiais |
Parede:1Chapa de aço galvanizado de 0,2 mm Portão:1Chapa de aço galvanizado de 0,5 mm |
| Bloqueio | Bloqueio anti-roubo de três pontos |
| Posição de fiação | Para dentro e para fora |
| Furtos de fiação | 10xφ36 |
|
Grau de protecção |
IP55 |
| Refrigeração | |
|
Equipamento Compartimento |
Modo: trocador de calor Eficiência de dissipação de calor:200W/K Tensão nominal:48VDC Potência nominal: 520 W Montado na porta da frente |
|
Compartimento da bateria |
Modo:Condicionador de ar em CC Capacidade de arrefecimento (L35/L35):500W Voltagem nominal: 48VDC Consumo de energia (L35/L35):160W Montado na porta traseira |
| Unidade de monitorização |
Instalação de 19 polegadas, 1U de altura, 220VAC/48VDC tensão de entrada, Porta de comunicação: SNMP Conexão com sensores de porta/água/fumaça/temperatura e umidade |
| Métro | Este gabinete pode gerenciar equipamentos de três operadores diferentes ao mesmo tempo e monitorar o consumo de energia de cada dispositivo através de um medidor elétrico. |
Lista de acessórios:
| Iluminação | Luz DC-48VLED |
| Sensor de fumaça | 12VDC |
| Sensor de inundação | Contato seco |
|
Temperatura e Sensor de humidade |
12VDC |
| Controle de acesso | Contato seco |
| Meio Ambiente | |
| Temperatura de funcionamento | 10°C a +45°C |
| Temperatura de armazenamento | 40°C a +75°C |
| Umidade de funcionamento | 5% a 95% (não condensado) |
|
Altitude |
0 a 4000 m (se a altitude estiver dentro do intervalo de 3000m a 4000m,o máximo de funcionamento A temperatura diminui 1°C à medida que a altitude Aumentos de 200m) |
| Informações internas sobre a prateleira | |
|
Equipamento Compartimento |
Modo rack: 19" de acordo com a norma IEC 60297-3 Profundidade: 400 mm Altura:20U A distância disponível na frente do 19":180mn |
|
Compartimento da bateria |
Modo rack:dois grupos de suportes de baterias Altura de cada suporte de bateria:≥ 350 mm Opcional:17U19" rack para bateria de lítio |
Características essenciais do retificador:
·Alteração da tensão de entrada: 85 a 290 VAC para rectificador e 120 a 420 VDC para MPPT
·O retificador, o MPPT e o controlador são ligáveis a quente, de fácil e rápida manutenção em linha
·Alta eficiência de até 96% para menor custo operacional
·Suporta interfaces de comunicação Ethernet,SNMP,ModBus e RS485
| Distribuição de entrada | ||
| Ar condicionado | DC | |
| Modo de entrada | 220VAC monofásico | 120VDC a 425VDC |
| Frequência de entrada | 45 a 65 Hz,valor nominal:50 Hz/60 Hz | / |
| Capacidade de entrada | 63A/2Px1 | 63A/2Px5 |
| DOCUP | 20kA/40kA,8/20μs | |
| Distribuição da produção | ||
| Rectificador | Módulo Solar | |
| Tensão de saída | -42 a -58VDC, valor nominal: -53,5VDC | -42 a 58VDC, valor nominal: -54,5VDC |
| Dispositivos de desaceleração | 125A/2P | |
| Dispositivos de travagem de carga | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| SPD de corrente contínua | 20kA/40kA,8/20μs | |
| Modulo | ||
| Módulo rectificador | Módulo Solar | |
| Voltagem de entrada |
de 85 a 290 VAC, de potência nominal de 220 VAC |
120 a 420VDC, classificado em 340VDC |
| Eficiência | > 96% | > 96% |
| Potência nominal | 3000W ((176 a 290VAC) | 3000W ((200 a 425VAC) |
|
Temperatura de funcionamento |
-10°C a +75°C ((com total de saída inferior a 55°C) | -10°C a +75°C (potência total inferior a 50°C) |
| Controlador | |
| Entrada de sinal | 3Al ((2 temperatura da bateria,1 temperatura ambiente),2RS485,7 DI |
| Saída de alarme | 6 contacto seco |
| Porto de comunicação | RS485, SNMP |
| Modo de exibição | LCD |
| Sistema | |
| Dimensão (WxDxH) | 482x350,6×9U,≤30kg ((sem módulos) |
| Modo de arrefecimento | Refrigeração natural |
| Modo de manutenção | Manutenção frontal, mudança de nível do módulo de suporte |
| Nível de protecção | Proteção IP20 |
| Meio Ambiente | |
| Temperatura de funcionamento | -10°C a +50°C |
| Temperatura de armazenamento | -40°C a +75°C |
| Umidade de funcionamento | 5% a 95% ((não condensado) |
|
Altitude |
0 a 4000 m ((se a altitude estiver na faixa de 3000 m a 4000 m, a temperatura máxima de funcionamento diminui 1°C à medida que a altitude aumenta 200 m) |
*desenho personalizado disponível.

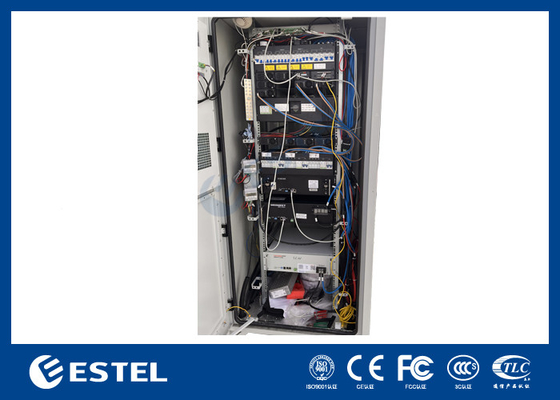

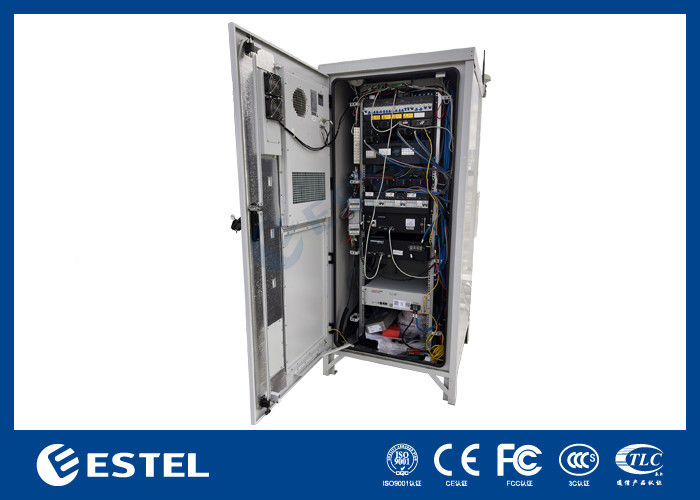

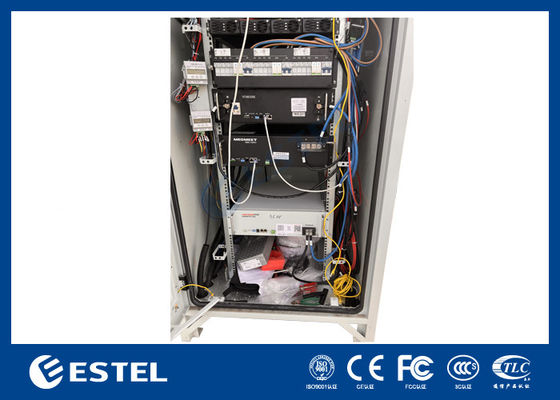

Imagens do gabinete:

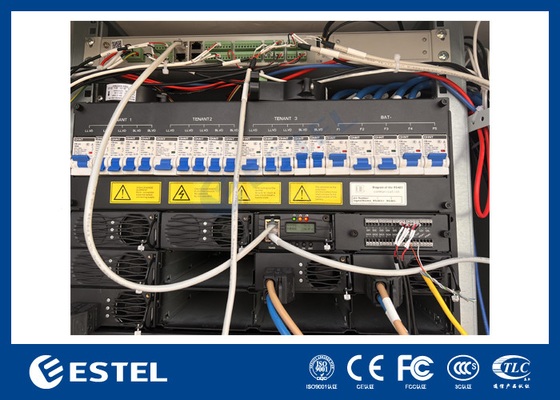

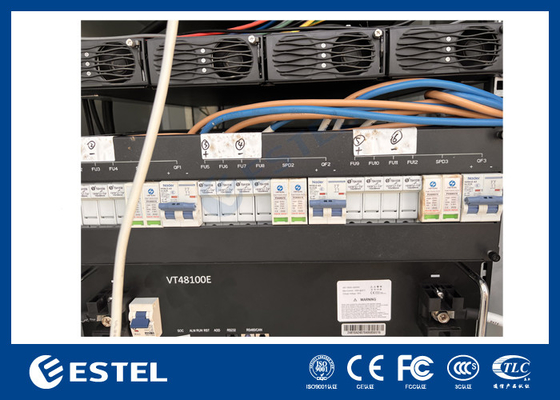

Rectificador Imagens:
Os sistemas solares híbridos são muitas vezes considerados um investimento único e não é errado.Não tens de gastar a tua fortuna a comprar combustível porque não há combustível necessário para operar estesAlém destes benefícios, o valor da sua propriedade também aumenta quando você tem essas fontes confiáveis instaladas em sua casa.Este acordo só vai beneficiar-te a longo prazo..
Uma vez instalado um sistema solar híbrido, pode dizer com orgulho que utiliza energia limpa e renovável.Usar isto não afeta a sua disponibilidade no nosso planeta.Além disso, reduz a pegada de carbono e é uma fonte sustentável de geração de energia.
Está pronto para dar o próximo passo na sua transição para a energia verde?
