32U IP55 Armário de alimentação integrado exterior com sistema de distribuição e monitoramento de energia
Detalhes do produto
Armário de alimentação integrado externo
,Armário de energia com distribuição de energia
,Armário de energia com sistema de monitorização
32U IP55 Armário de alimentação integrado exterior com sistema de distribuição e monitoramento de energia
Parâmetros técnicos do gabinete
| Configuração | Ponto | Parâmetro técnico | |
| Armário | Modelo | ET7575175 | |
| Nível de protecção | IP55 | ||
| Dimensão externa | H1750mm × W750mm × D750mm (pode ser personalizado) | ||
| Dimensão interna | 19 polegadas de trilho, 32U | ||
| Materiais | Aço galvanizado, espessura de 1,2 mm, parede única. | ||
| Isolamento | PEF (facultativo) | ||
| Revestimento | Revestimento em pó de poliéster | ||
| Cores | RAL7035 | ||
| Bloqueio | Sistema de bloqueio de três pontos anti-roubo | ||
| Esferas | Chaves internas | ||
| Opções de instalação | Montados no chão | ||
| Roteamento por cabo | Cabo para dentro e para fora da parte inferior do gabinete | ||
| Manutenção | Uma porta da frente, manutenção da frente. | ||
| Refrigeração | Opções | Ar condicionado | Ventilador |
| Capacidade de arrefecimento | 1500 W | 180CFM | |
| Voltagem de entrada | 220VAC 50HZ | 48VDC | |
| Comunicação | RS485 | / | |
| Controlador de temperatura | Controlador de temperatura do ventilador de 48 V | ||
| Unidade de distribuição de energia | A prova de relâmpagos de grau B | ||
| Entrada AC | 63A/2P ×1 (opcional) | ||
| Saída AC | 16A/1P×4 (facultativo) | ||
| Saída de CC | 16A/1P×4. (opcional) | ||
| Sensores |
1 x detecção de fumo, 1 x sensor de água, 1 x sensor de temperatura e umidade, 1 x transmissor de portas, 1 x sensor de vibração. |
||
| Outros | Lâmpada LED de iluminação de 48VDC | ||
| Meio Ambiente | Temperatura de funcionamento | -40°C ~ +55°C (+Radição solar) | |
| Temperatura de armazenamento | -40°C~+70°C | ||
| Umidade de trabalho | 5% ~ 95% ((Sem condensação) | ||
| Altitude de trabalho | 0~4000 metros |
||
1.32U gabinete de telecomunicações Introdução
O gabinete externo é amplamente utilizado em operadores de telecomunicações, locais de telecomunicações móveis, pequenos abrigos externos, gabinetes de controle elétrico ferroviário, polícia eletrônica, estações de base de comunicação,Estações de detecção de ar exterior, armários de controlo solar, etc.
2Características do gabinete
- Proteção de entrada é IP55, podemos fornecer gabinete IP65 com base no cliente's real.
- Feito de material galvanizado.
- A porta da frente usa uma fechadura anti-roubo de três pontos padrão.O efeito de bloqueio é seguro e fiável.
- Postes de montagem de 19 polegadas.
- Portas seguradas com sistema de bloqueio de aço (PADLOCK de suporte)
- É instalado na raiz do solo ou no sistema de base da coluna acima do solo por "enterramento direto"
- A entrada de cabos é através da base como padrão com entrada lateral ou de telhado disponível mediante pedido.
3Instruções do Gabinete
Para aqueles que precisam de mais do que apenas armário padrão, esta série também pode oferecer uma solução verdadeiramente a segurança personalizada com muitas opções disponíveis,fornecimento de um ambiente climatizado para qualquer equipamento eletrónico, painéis de carga eléctricos e soluções de entrada de cabos.
Este armário de baterias tem 1750 mm de altura e 750 mm de largura e 750 mm de profundidade.
- Quadro 1 Conformidade com a norma
| Padrão | Descrição |
| GB/T 17626.7-1998 | Compatibilidade eletromagnética |
| GB4706.1 | Segurança dos aparelhos domésticos e dos aparelhos eléctricos de utilização similar. |
| GB4798.1 | Condições ambientais existentes na aplicação de produtos elétricos e electrónicos - armazenagem |
| GB4798.2 | Condições ambientais existentes na aplicação de produtos elétricos e eletrónicos - transporte |
| GB4798.3 | Condições ambientais existentes na aplicação de produtos elétricos e eletrónicos - utilização |

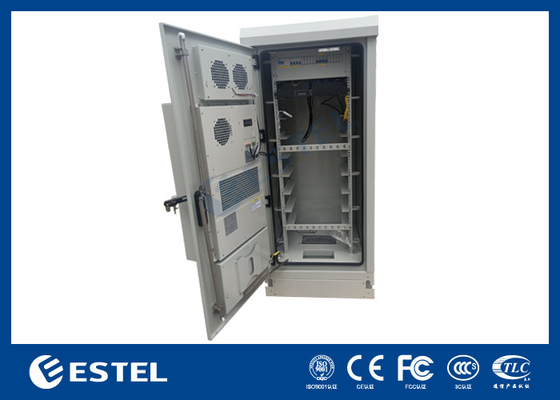

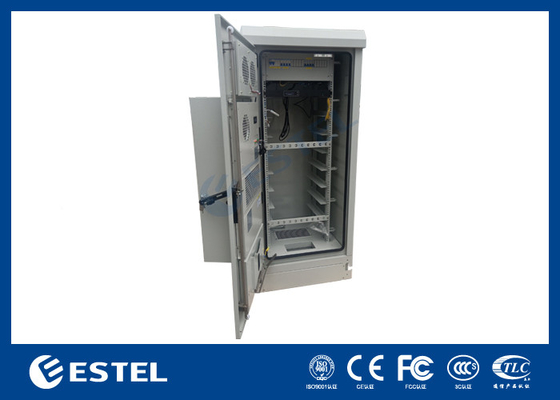

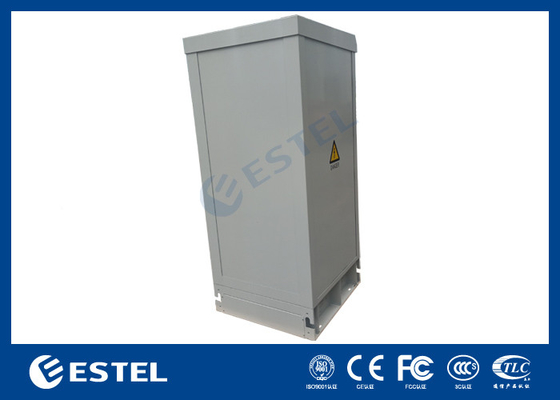

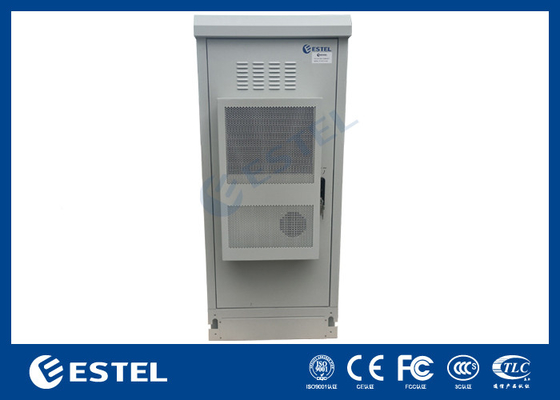

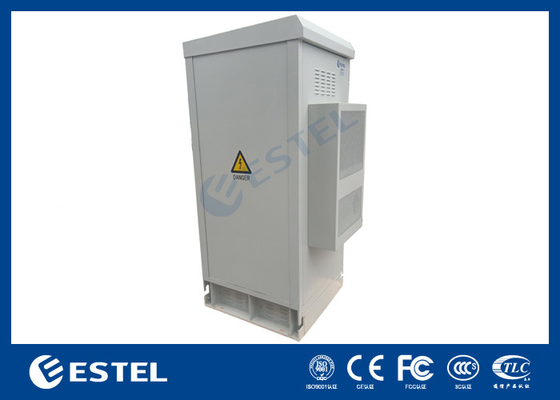

Imagens do gabinete
Parâmetros tecnológicos do ar condicionado
| Ponto | Nome | Unidade | Parâmetro |
| Dimensão e instalação | Dimensão do contorno do corpo (altura*largura*profundidade) | mm | 750*450*200 |
|
Dimensão de contorno, incluindo Flange ((altura*largura*profundidade)) |
mm | 784*484*200 | |
| Peso | Quilos | 24 | |
| Método de instalação | Porta montada | ||
| Método de instalação | Exterior | ||
| Ambiente e protecção | Temperatura do ambiente de trabalho | °C | -40 a +55 |
| Ruído | dB ((A) | 65 | |
| Esperança de vida | Anos | > 10 | |
| Grau IP | IP55 | ||
| Refrigerante | R134a | ||
| Certificação ROHS | - Sim, sim. | ||
| Desempenho | Intervalo de tensão de entrada | 220±15%VAC~50Hz | |
| Capacidade de refrigeração ((L35/L35) | W | 1500 | |
| Potência nominal de entrada de refrigeração ((L35/L35) | W | 580 | |
| Corrente de refrigeração nominal (L35/L35) | A | 2.6 | |
| Corrente máxima de refrigeração | A | 4.6 | |
| Capacidade térmica (opcional) | W | 1000 | |
| Volume do ar da circulação interna | m3/h | 320 | |
Embalagem e transporte
Este pacote é anti-umidade, anti-impacto e comprido para garantir o transporte seguro.
-
