40U IP55 Armário de Área Limpa Inteligente de Aço Galvanizado Com Ar Condicionado de 1500W
Detalhes do produto
Armário de exterior inteligente de aço galvanizado
,Armário Inteligente Exterior 40U
,Armário exterior com ar condicionado
40U IP55 Armário de Área Limpa Inteligente de Aço Galvanizado Com Ar Condicionado de 1500W
1Breve introdução
A série de gabinetes inteligentes para o exterior adota um painel de sanduíche de espuma com uma espessura de 20 mm e material à prova de fogo EPS no interior, que é composto por uma caixa externa,Partes e acessórios internos de chapas metálicasA caixa é de estrutura compacta, fácil de instalar, excelente no desempenho de vedação e IP55 em grau de proteção.
O gabinete é dividido em gabinete de equipamento, gabinete de energia e gabinete de bateria de acordo com as suas funções.
O gabinete externo integrado para a estação base adota um gabinete de caixa único e um gabinete de caixa duplo.
Armário de equipamento:É integrado principalmente com uma unidade de distribuição de energia AC, uma unidade de monitoramento de circuito dinâmico, um ventilador auxiliar de passagem direta e iluminação LED.
Porta e fechadura:É principalmente integrado com unidade de distribuição de energia AC, unidade de monitoramento de circuito dinâmico, ventilador auxiliar de passagem direta e iluminação LED.e a lacuna entre as portas é compactaO ângulo de abertura da porta é > 110° e a porta do armário contém uma estrutura de limite.A fechadura da porta adota uma estrutura de três pontos de barra de puxar e placa de fechadura, que é firme na estrutura e forte em anti-roubo.
2. 40U Galvanizado de aço gabinete Características:
Revestimentos construídos para utilização interior ou exterior para proporcionar um certo grau de proteção ao pessoal contra o acesso a partes perigosas.
Para assegurar um certo grau de protecção do equipamento no interior do compartimento contra a entrada de objetos estranhos sólidos (sujidade que cai)
Fornecer um certo grau de proteção contra os efeitos nocivos para o equipamento devido à entrada de água (chuva, chamas, neve);que não serão danificados pela formação externa de gelo no recinto
3. Recinto exterior com parâmetros técnicos do ar condicionado:
| Ponto | Tipo | Parâmetro técnico |
| Estrutura | Dimensão | Dimensões externas: W×D×H 900×900×2000mm |
| Layout | 1 compartimento | |
| Método de instalação do equipamento | 19 ′′ rack, 40U | |
| Portão | Uma porta da frente, com fechadura anti-roubo de três pontos para armário exterior (bloqueio de apoio). | |
| Materiais | Aço galvanizado | |
| Protecção de entrada | IP55 | |
| Controle de temperatura | Refrigeração | Ar condicionado e ventiladores |
| Iluminação | Lâmpada LED | Lâmpadas LED de 48 V |
| Temperatura | Temperatura | Temperatura de funcionamento: -40°C ~ +55°C |
| Temperatura de armazenagem: -50°C ~ + 70°C | ||
| Temperatura de transporte: -50°C ~ +70°C | ||
| Humidade | Umidade relativa | 5% ~ 100% |
| Pressão | Pressão do ar | 62kpa ~ 101kpa (semelhante a 0m ~ 5000m de altitude) |
| Intensidade de radiação | Intensidade da radiação solar | 1120 × ((1±5%) W/m2 |
4. Lista de acessórios para acessórios de baterias:
| - Não, não. | Ponto | Quantidade | Unidade | Especificações |
| 1 | Armário de baterias externo | 1 | PC | (1) Dimensões externas: W×D×H 900×900×2000mm (2) 19 polegadas, 40U (3) Uma porta da frente e uma fechadura anti-roubo de três pontos para o armário exterior (bloqueio de suporte). |
| 2 | Ar condicionado | 1 | PC | Capacidade de refrigeração: 1500 kW Fornecimento de energia: 48VDC Instalado na porta da frente |
| 3 | Ventiladores auxiliares de ventilação direta | 2 | PC | DC48V |
| 4 | Unidade de Monitorização do Ambiente | 1 | PC | 1U, DC48V, suporte à comunicação SNMP |
| 5 | Sensor de água | 1 | PC | |
| 6 | Sensor de fumaça | 1 | PC | |
| 7 | Sensor de temperatura e umidade | 1 | PC | Opcional |
| 8 | Sensor de porta | 2 | PC | Opcional |
| 9 | Sensor de choque | 1 | PC | Opcional |
| 10 | Lâmpada LED | 2 | PC | DC48V |
| 11 | Interruptor de lâmpada LED | 2 | PC | Uma para controlar a luz LED ligada/desligada |
| 12 | Unidade de distribuição de energia | 1 | PC | Grau B à prova de relâmpagos Entrada AC: 63A/2P×1; Saída AC: 16A/1P×4; Saída de corrente contínua: 16A/1P×4 Voltagem de entrada: 48VDC |
| 13 | Pacote | 1 | PC | Caixa de madeira |

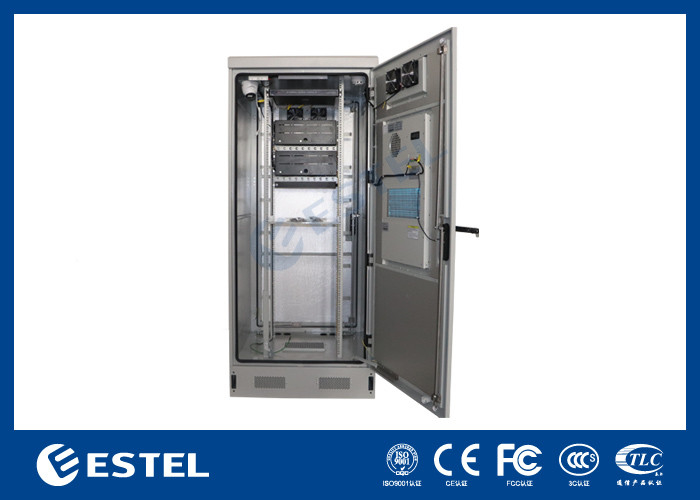

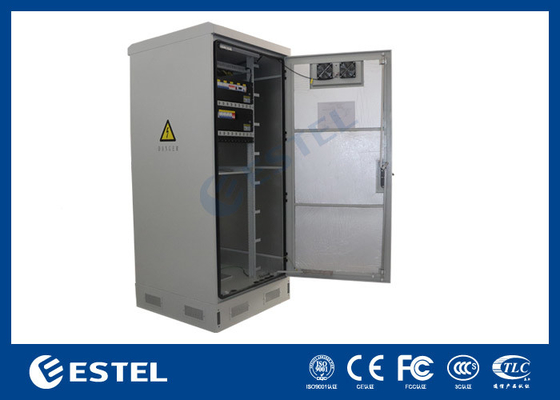

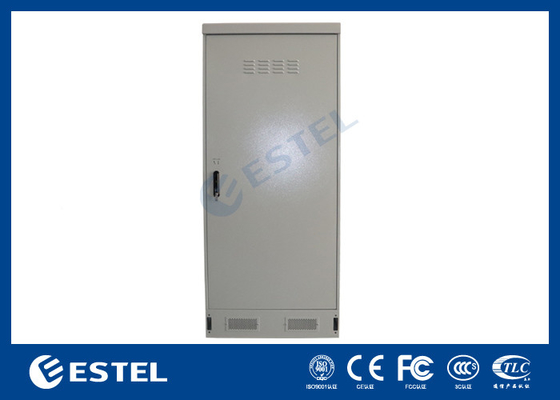

5- Imagens do anexo:
6Principais características
- A caixa tem as características de prevenção de poeira, proteção solar, proteção contra chuva, etc., e é totalmente adaptada ao ambiente exterior.
- O gabinete de equipamento adota ar condicionado para dissipação de calor (o trocador de calor também pode ser selecionado como equipamento de dissipação de calor), com MTBF ≥ 50000h.
- O armário está equipado com luminárias.
- O layout do gabinete é razoável e a introdução do cabo, fixação e aterragem são convenientes para operação e manutenção;A linha de sinal e o cabo óptico têm furos de entrada independentes, que não interferirão uns com os outros.
- Os cabos utilizados no armário são feitos de materiais retardadores de chama.
-
