Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | Rectificador de telecomunicações montado em rack | Modelo: | EVCSE48200 |
|---|---|---|---|
| Controlador: | Comunicação Ethernet, SNMP, ModBus e RS485 | Modo de instalação: | Cremalheira de 19 polegadas |
| Capacidade total: | 23.2kw | Tensão de saída: | -48VDC (-42 a -58VDC) |
| Modulo: | Quente-swappable | Gestão da bateria: | Apoio |
| Destacar: | Rectificador 220Vac de 19 polegadas,Rectificador de 19 polegadas de módulo trocável a quente,23Sistema de alimentação de.2 kW |
||
1- Sistema de Energia de Telecomunicações:
| Local de origem: Shenzhen, China (continente) | Fase única 220Vac |
| Marca: ESTEL | 48V ((40~58Vdc ajustável) |
| Número de modelo: EVCSE48200 | Potência de saída: 23,2 kW |
| Nome do produto:Sistema de alimentação AC/DC | Frequência de entrada:50/60Hz±10% |
| Certificação: ISO9001, CE, 3C, FCC, TLC | Corrente de saída: 50-400A |
| Aplicação: dispositivo de transmissão,estação terrestre de comunicação por satélite | Fator de potência: ≥ 0.99 |
| Peso: 15 kg | Partilha de corrente em paralelo: ≤ ± 3% |
| Entrada da bateria: 100A*2 | Precisão de estabilidade da tensão: ≤ ± 0,6% |
| Fornecimento de carga: (10-63)A*10 | Eficiência: ≥ 91% |
2Descrição do sistema de retificador
O EVCSE48400 consiste em módulo de controle VSM-B, módulo de retificador VRM48, etc. E há unidade de distribuição AC-DC. Sua capacidade pode atingir 48V/50A ~ 400A combinando racks com retificadores.
1) O módulo rectificador adota a tecnologia de compensação do factor de potência ativo e o valor do factor de potência atinge 0.99.
2) A gama de funcionamento normal da tensão de entrada AC é larga até 90 ̊290V, Fase Única, (323 V~480 V ac, Fase 3).
3) O módulo de retificação adota a tecnologia de comutação suave de ponte completa e a eficiência é de até 96%.
4) Gestão inteligente da bateria. Existem funções de desligamento de carga e proteção contra baixa tensão da bateria (LVLD+LVBD) e desligamento secundário (interruptor de alimentação secundário),que pode realizar funções como a compensação de temperatura, equalização automática e controlo de carga flutuante, regulação automática da tensão, cálculo da capacidade da bateria e teste online da bateria.
5) O módulo rectificador adota a tecnologia de troca a quente sem danos, plug and play, e o tempo de substituição é inferior a 1min.
6) Projeto em rede, fornecendo múltiplas interfaces de comunicação (como RS485, contacto em seco), rede flexível, monitoramento local e remoto real limitado, sem supervisão.
7) Projeto de protecção contra raios para os lados AC e DC, adequado para zonas de tempestade.
8) Suporte às funções de protecção contra falhas e alarme de falhas.
9) A operação e a manutenção amigáveis podem ser instaladas contra a parede, economizando espaço efetivamente.
10) Radiação ultra-baixa.
3Modulo de controlo do rectificador Parâmetros técnicos
| Input | |
| Volágio nominal | Fase única 220Vac |
| Intervalo de tensão de funcionamento | 90 ~ 300Vac |
| Corrente | ≤ 18,5 A |
| Frequência | 50/60 Hz ± 10% |
| Fator de potência | ≥ 0,99 |
| Produção | |
| Voltagem | 48V ((40~58Vdc ajustável) |
| Corrente | 50A@58 |
| Partilha de corrente em paralelo | ≤ ± 3% |
| Precisão da estabilidade da tensão | ≤ ± 0,6% |
| Proteção | Sobre tensão, sobre corrente, curto-circuito de saída e sobre temperatura |
| Outros dados | |
| Eficiência | ≥ 92% |
| Modo de arrefecimento | Refrigerador do ventilador |
| Temperatura de funcionamento | -10~+55°C |
| Grau da classe de protecção | Proteção IP20 |
| Voltagem de onda | ≤ 200 mVpp |
| Ruído fosfométrico | ≤ 2mVrms |
| Efeito da carga | ≤ ± 0,5% |
| Tempo de recuperação do efeito de carga | ≤ 200 μs |
| Efeito da fonte | ≤ ± 0,1% |
| Dimensão (mm) | 106 ((W) ×218 ((D) ×83.8 ((H) |
| Peso | 2.2 kg |
| EMC | |
| Emissão | Entrada AC em conformidade com a EN50081-1 e a EN50081-2; saída CC em conformidade com a EN50081-2 |
| Imunidade | De acordo com a EN50081-1, EN50081-2 |
| Segurança | De acordo com a norma IEC950, EN60950, EN41003, UL1950, AS/NZ3260 |
3. Modelo EVCSE48400 Princípio de funcionamento
Em condições normais, todos os parâmetros dos módulos rectificadores e da unidade de distribuição estão sob o controlo do módulo de monitorização, operando de acordo com o parâmetro pré-definido ou com os comandos do utilizador.Em caso de falha na rede de ACQuando a bateria estiver abaixo de 42V ± 0,5V, a tensão da bateria começa a diminuir.O módulo de monitorização informa a bateria sob sinal de alarme de tensão e corta a saída de carga, então o sistema de energia pára de funcionar. Quando a rede externa AC se recupera, o sistema retoma o estado de trabalho normal. (Todos os dados de monitoramento acima são valores padrão do sistema que os usuários podem redefinir).
4Aplicação do retificador
(1) Acesso à integração
(2) Sistema de distribuição e extensão no interior
(3) Estação móvel e sistema de extensão de cobertura
(4) WLAN
(5) Estação terrestre de comunicações por satélite e estação de comunicações por microondas
(6) Sala de distribuição de corrente fraca
(7) Outros sistemas de alimentação ininterrupta AC/DC
5O nosso agente de entregas.
As mercadorias podem ser enviadas por via marítima, aérea, de correio, terrestre, ferroviária, etc.
Além do seguinte agente de entrega, também podemos procurar o agente de entrega com o melhor preço na China, se você precisar de nós para fazer por você.

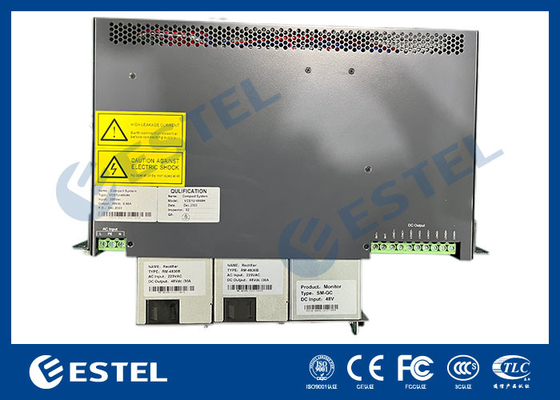

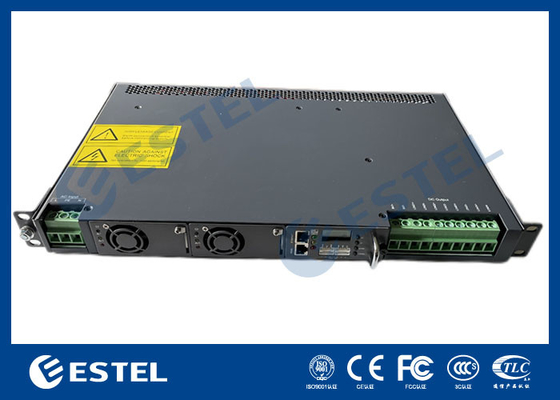

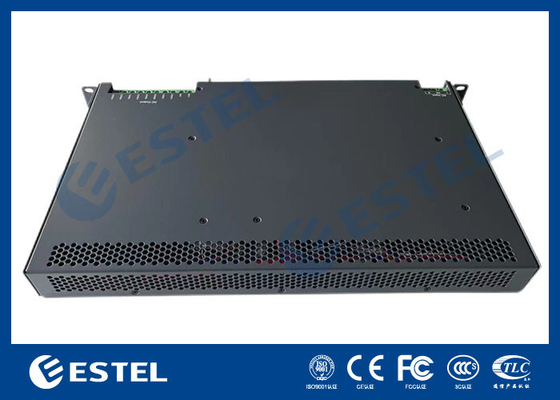

6Imagem do produto:
